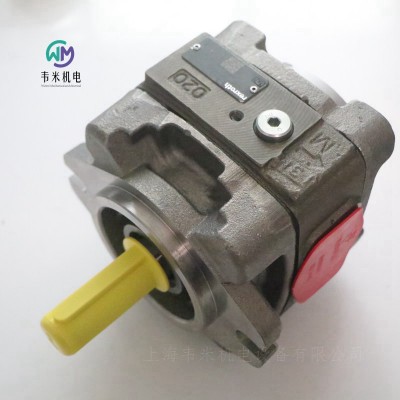

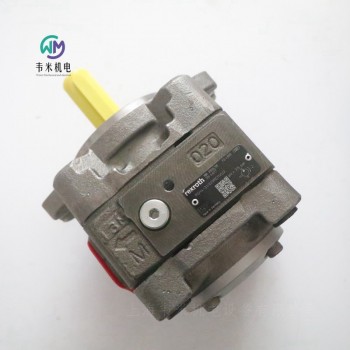

力士乐油泵PGH4-31/020RE11VU2

力士乐油泵PGH4-31/020RE11VU2，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH内齿轮泵PGH4-3X/020RE11VU2

R901147100 PGH4-31/020RE11VU2

R901147100 PGH4-30/020RE11VU2

排量泵，公称尺寸 20，工业应用压力 315 bar，开路

液压  泵  内齿轮泵  内齿轮泵

针对变速驱动进行了优化。低噪音污染和低脉动水平。高效率。无负载变化限制

恒排量内齿轮泵

用于开路工业应用

带 FKM 密封件

铸铁外壳

位移类型 恒定

产品系列 PGH

工作压力. [bar] 315.0

体积流量 [l/min] 60.0

标称尺寸 20

通过驱动 有

旋转方向 右转

轴端 Ø 25 mm 圆柱形，配有滑键，ISO 3019-2

安装法兰 双孔安装法兰 101-2，符合 ISO 3019-1 标准

液压油 HEES、HEPG、HETG、HFDR、HFDU、HLP、HLPD、HVLP、HVLPD

密封件 FKM

特殊液体z大工作压力 [bar] 220

重量 [kg] 14.33

力士乐REXROTH内啮合齿轮泵，固定排量

PGH-3X

机座大小 4, 5

规格 20 … 250

组件系列 3X

大工作压力 350 bar

大排量 250.5 cm³

特征

固定排量

低工作噪音

低脉动流量

由于具有密封间隙补偿，因此在低速和低粘度情况下也可实现效率

适合较大的粘度和速度范围

所有机座大小和规格之间可以相互组合

可与轴向柱塞泵、内啮合齿轮泵和叶片泵组合

适合使用 HFC 油液运行（密封件设计“W”）

用途：

适用于具有较大负载循环数的大功率、高压的耐疲劳驱动器，例如，塑料加工机、自动化压力机、铸造机和其他使用蓄能器充液操作的应用

PGH.-3X 类型液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。

其基本构成是：安装法兰、壳体、通轴传动罩盖、小齿轮轴、内啮合齿轮、滑动轴承、轴向垫片 和止动销，以及由扇形体、扇形支撑体和密封辊组成的径向补偿。

吸油和排油过程

根据流体动力学安装的小齿轮轴 按所示旋转方向驱动内啮合齿轮。

通过在吸油范围内打开的齿隙吸入液压油。液压油通过小齿轮和内啮合齿轮之间的齿隙从吸油范围输送到压力范围。

由此，液压油从闭合的齿隙排出并输送到压力油口。

吸油区域和压力范围由径向补偿元件以及内啮合齿轮和小齿轮轴之间的齿轮啮合分隔开。

轴向补偿

压力范围中的排放区域由轴向垫片 进行轴向密封。

在轴向垫片背对排放区域的一侧应用了压力场。这些压力场使轴向垫片与排放区域达到平衡，从而以较低的机械损失实现理想的密封效果。

径向补偿

径向补偿元件包括扇形体、扇形支撑体和密封辊。

扇形体和扇形支撑体排列在压力场中，以使产生的压力基本上可被止动销承受。

一个小的压力组件将扇形体和扇形支撑体压到小齿轮轴和内啮合齿轮的齿尖，这样即可通过自动调整间隙将压力范围密封到吸油范围。

这是在整个工作时间内持续保持高容积效率的先决条件。

扇形体和扇形支撑体的间隙调整可通过中间的密封辊来进行。

流体动力和流体静力安装

小齿轮轴 由流体动力润滑的径向滑动轴承承受。

内啮合齿轮 以通过流体静力安装在壳体中。

齿轮轮齿系统

渐开线齿边的齿轮齿系统具有用于较低流量和压力脉动的长啮合长度，因此可确保低噪音运行。

德国力士乐REXROTH内啮合齿轮泵订货号和型号：

R901147100 PGH4-3X/020RE11VU2

R901147101 PGH4-3X/025RE11VU2

R901147102 PGH4-3X/032RE11VU2

R901147104 PGH4-3X/050RE11VU2

R901147104 PGH4-30/050RE11VU2

R901147103 PGH4-31/040RE11VU2

R901147107 PGH4-3X/032RE11VE4

R901147108 PGH4-3X/040RE11VE4

R901147109 PGH4-3X/050RE11VE4

R901147109 PGH4-30/050RE11VE4

R901147112 PGH4-3X/032RR11VU2

R901147113 PGH4-3X/040RR11VU2

R901147114 PGH4-3X/050RR11VU2

R901271425 PGH4-3X/025RE11WU2

R901286223 PGH4-3X/063RE11VU2

R901286223 PGH4-30/063RE11VU2

R901286225 PGH4-3X/063RE11VE4

R900086363 PGH4-2X/080RR07VU2

R901296757 PGH4-3X/050RE11WU2

R901433870 PGH4-3X/050RE11WU2-A520

R901147115 PGH5-30/063RE11VU2

R901147116 PGH5-30/080RE11VU2

R901147118 PGH5-3X/125RE11VU2

R901147119 PGH5-3X/160RE11VU2

R901147120 PGH5-3X/200RE07VU2

R901147121 PGH5-30/250RE07VU2

R901147122 PGH5-3X/063RE11VE4

R901147126 PGH5-3X/160RE11VE4

R901147128 PGH5-3X/250RE07VE4

R901147129 PGH5-3X/063RR11VU2

R901147133 PGH5-3X/160RR11VU2

R901310644 PGH5-3X/125RE11WE4

R900932169 PGH5-2X/125RE11VU2

力士乐REXROTH内啮合齿轮泵

R901286223

内齿轮泵 PGH4-3X/063RE11VU2

R901286223 PGH4-30/063RE11VU2

内齿轮泵，公称尺寸 63，工业应用压力 250 bar，开路

针对变速驱动器进行了优化。低噪音和低脉动水平。效率高。无负载循环限制

恒排量内齿轮泵

适用于开路工业应用

带FKM密封件

铸铁外壳

产品属性

排水量型 常数

产品系列 PGH

工作压力[bar] 210

流量[l/min] 189

大小 80

轴传动 具有

旋转方向 顺时针旋转

轴端 圆柱形Ø25 mm，带装配键，ISO 3019-2

安装法兰 符合ISO 3019-1的2孔安装法兰101-2

液压油 HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 19.1

力士乐REXROTH内齿轮泵 PGH5-3X/080RE11VU2

R901147116 PGH5-30/080RE11VU2

内齿轮泵，公称尺寸 80，工业应用压力 350 bar，开路

针对变速驱动进行了优化。低噪音污染和低脉动水平。高效率。无负载变化限制

铸铁外壳

恒排量内齿轮泵

用于开路工业应用

带 FKM 密封件

位移类型 恒定

标称尺寸 [cm³] 80

压力 [bar] 350

体积流量 [l/min] 240

轴端 圆柱形 Ø 40 带滑键，ISO 3019-2

通过驱动 有

旋转方向 右转

轴端 圆柱形 Ø 40 mm 带滑键，ISO 3019-2

紧固件 2 孔安装法兰 152-2，符合 ISO 3019-1

液压油 HLP,HEES,HFDU

密封 FKM轴封和FKM密封件

重量 [kg] 43.82

博世力士乐（BOSCH-REXROTH）的内齿轮泵可在较宽的速度范围内以高效率提供所需的体积流量，从而为节能做出重要贡献。其低惯性矩可实现动态驱动。带内齿轮泵的变速驱动器是传统变量泵系统的低噪音替代品。

力士乐REXROTH内齿轮泵 PGH5-3X/080RE11VU2

R901147116

内齿轮泵；公称尺寸 80，工业应用压力 350 bar，开路

针对变速驱动进行了优化。低噪音污染和低脉动水平。高效率。无负载变化限制

铸铁外壳

恒排量内齿轮泵

用于具有开环控制回路的工业应用

带 FKM 密封件

位移类型 恒定

标称尺寸 [cm³] 80

大压力 [bar] 350

大体积流量 [l/min] 240

轴端 圆柱形 Ø 40 带滑键，ISO 3019-2

通过驱动 有

旋转方向 右转

紧固件 2 孔安装法兰 152-2，符合 ISO 3019-1

液压油 HLP,HEES,HFDU

密封 FKM

重量 [kg] 43.82
