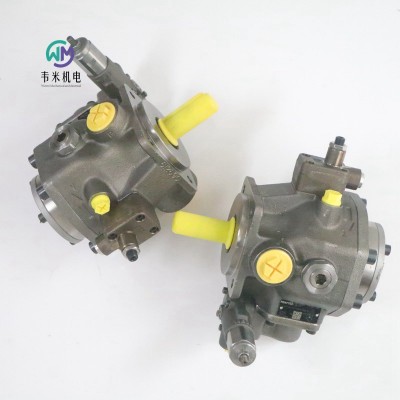

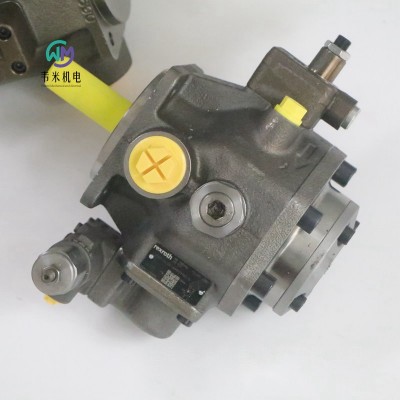

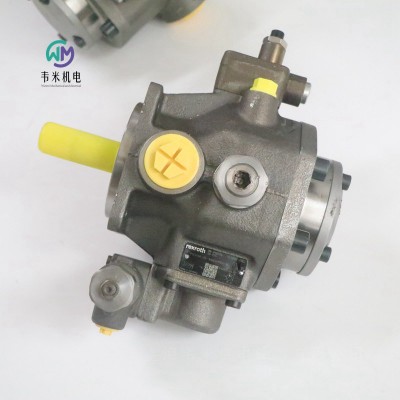

力士乐叶片泵PV7-1A/25-30RE01MD0-16

力士乐叶片泵PV7-1A/25-30RE01MD0-16，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH液压叶片泵PV7-1X/25-30RE01MD0-16

R900509506 PV7-1A/25-30RE01MD0-16

变量泵，公称尺寸 30 cm³，工业应用压力 160 bar，开路

液压  泵  叶片泵  回转叶轮变量泵  液压叶片泵

工业用途的高可靠性。低噪音和脉动水平。通过低滞后和高重复精度实现精确的控制行为。可与其他力士乐泵灵活组合。

用于液压远程压力调节的压力控制器

带 NBR 密封件

可与其他力士乐泵灵活组合

位移类型 可变

标称尺寸 [cm³] 30

产品系列 PV7...C/D/N/W

z大工作压力. [bar] 160.0

z大体积流量 [l/min] 43.5

通过驱动 有

旋转方向 右转

轴端 Ø 25 mm 圆柱形，配有滑键，ISO 3019-2

安装法兰 4 孔安装法兰 100B4HW，符合 ISO 3019-2 标准

液压油 HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量 [kg] 19.86

密封套件R900891702 PV7-1X/25M

维修包R900540431 V7-1X/25-30RE

力士乐REXROTH可调节的先导式叶片泵

PV7...C/D/N/W

规格 14 … 150

组件系列 1X

大工作压力 160 bar

大流量 270 l/min

可变排量

低工作噪音

流体动力润滑的滑动轴承延长了轴承的使用寿命

压力和流量的闭环控制可能性

低滞后

低的开机控制时间和停机控制时间

符合 ISO 3019-2 的紧固件尺寸

符合 ISO 6162-1 和 ISO 228-1 的连接尺寸

适用于 HLP、HETG、HEES 和 HFD-U 液压油

PV7 系列标准单泵可相互组合成组合泵，也可与内齿轮泵、外齿轮泵、轴向柱塞泵和径向柱塞泵组合。

用于连续运行中对容积流量的要求可变、保压功能百分比较高的驱动器，如：

机床

静液压轴承

恒压系统

PV7... 型号叶片泵的可调节排量有助于实现低脉动流量并可在下行控制过程中达到非常高的重复精度和低压力峰值，这些均得益于其特殊设计。通过调整高度调节螺钉实现噪音优化，从而降低工作噪音。流体动力润滑的滑动轴承确保长久使用寿命。排液器的轴向补偿可实现佳的容积效率。

功能，横截面

型号 PV7 的液压泵是具有可变排量的叶片泵。

基本上由壳体、转子、叶片、定子环、压力控制器和容量调节螺钉组成。

圆形定子环 由小型往复式控制活塞和大型往复式控制活塞支撑。环的第三个支撑点是高度调节螺钉。

驱动转子在定子环 中旋转。在离心力的作用下，转子 中的导向叶片 贴紧定子环 的内滑动面。

吸油和排油过程

运输液压油的必要元件由叶片、转子、定子环 和控制板组成。

为保护调试过程中的泵功能，定子环 由位于大驱动柱塞后的弹簧支持，保持其偏心位置（排液器位置）。

转子 旋转时元件容积增加，且元件通过吸油通道填充液压油。达到大元件容积后，元件将与吸油侧分离。如果转子 进一步旋转，则会建立与压力侧的连接，元件将会减少液压油并通过压力通道将其压入系统中。

调节

随着压力在系统中积聚，小型控制柱塞的后侧始终通过通道向系统压力加压。

在排放位置，大型控制柱塞的后侧也通过控制阀芯中的钻孔向系统压力加压。具有较大面积的控制活塞将定子环 保持在其偏心位置。

泵以低于压力控制器上设定的零行程压力的压力排出液压油。

控制阀芯由弹簧保持在某一位置。

下行控制

如果产生自产品压力 x 面积的力 FP 超过了弹簧的反作用力 FF，调节器阀芯则会向弹簧偏移。因此，位于大驱动柱塞后的腔体将与油箱连接，从而进行卸载。

连续受到系统压力作用而被加压的小驱动柱塞会将定子环 移至几乎接近中心位置。泵保持压力不变，流量降至零且泄漏被取代。

液压油的功率损耗和热量即可保持为小。

特性曲线 qV-p 保持垂直，且在设置不同压力值时平行移动。

行程内控制

当系统中压力降至所设零行程压力以下时，弹簧会将控制阀芯推回其原位置。

再次对大控制活塞进行加压，并将定子环 移至偏心位置。泵再次开始排油。

德国力士乐REXROTH叶片泵订货号和型号：

R900580381 PV7-1A/10-14RE01MC0-16

R900534143 PV7-1A/10-20RE01MC0-10

R900580382 PV7-1A/16-20RE01MC0-16

R900533582 PV7-1A/16-30RE01MC0-08

R900580383 PV7-1A/25-30RE01MC0-16

R900509506 PV7-1A/25-30RE01MD0-16

R900534508 PV7-1A/25-45RE01MC0-08

R900580384 PV7-1A/40-45RE37MC0-16

R900593330 PV7-1X/40-45RE37MD0-16

R900535588 PV7-1X/40-71RE37MC0-08

R900506808 PV7-1X/63-71RE07MC0-16

R900506809 PV7-1A/100-118RE07MC0-16

R900961350 PV7-1A/100-150RE07MC3-08

R900933323 PV7-17/25-30RE01MC5-16WH

力士乐REXROTH液压叶片泵PV7-1X/100-150RE07MC3-08

R900961350 PV7-1A/100-150RE07MC3-08

变量泵，规格 150 cm³，工业应用压力 80 bar，开路

液压  泵  叶片泵  回转叶轮变量泵  液压叶片泵

工业用途的高可靠性。低噪音和脉动水平。通过低滞后和高重复精度实现精确的控制行为。可与其他力士乐泵灵活组合。

压力调节器

控制器可锁定

带 NBR 密封件

可与其他力士乐泵灵活组合

位移类型 可变

标称尺寸 [cm³] 150

产品系列 PV7...C/D/N/W

工作压力. [bar] 80.0

体积流量 [l/min] 218.0

通过驱动 有

旋转方向 右转

轴端 Ø 40 mm 圆柱形，配有滑键，ISO 3019-2

安装法兰 4 孔安装法兰 160B4HW，符合 ISO 3019-2 标准

液压油 HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量 [kg] 58

密封套件R900891699 PV7-1X/100M/K

力士乐REXROTH叶片泵PV7-1X/16-20RE01MC0-16

R900580382 PV7-1A/16-20RE01MC0-16

可变排量泵，尺寸20cm³，压力160bar，适用于工业应用，开路

工业使用中的高可靠性。低噪音和脉动水平。由于低滞后和高重复精度，控制行为精确。可与其他力士乐泵灵活组合。

压力控制器

带NBR密封件

产品属性

位移类型 变量

尺寸[cm³] 20

产品系列 PV7…C/D/N/W

大工作压力[bar] 160

大流量[l/min] 29

通过驱动 具有

旋转方向 顺时针旋转

轴端 圆柱形Ø25 mm，带装配键，ISO 3019-2

安装法兰 符合ISO 3019-2的4孔安装法兰100B4HW

液压油 HLP、HLPD、HVLP、HVLPD

密封 NBR

重量[kg] 15.57

力士乐REXROTH叶片泵

R900506808 PV7-1X/63-71RE07MC0-16

R900506808 PV7-1A/63-71RE07MC0-16

可变排量泵，尺寸71 cm³，压力160 bar，适用于工业应用，开路

工业使用中的高可靠性。低噪音和脉动水平。由于低滞后和高重复精度，控制行为精确。可与其他力士乐泵灵活组合。

压力控制器

带NBR密封件

产品属性

位移类型 变量

尺寸[cm³] 71

产品系列 PV7…C/D/N/W

大工作压力[bar] 160

大流量[l/min] 108

通过驱动 具有

旋转方向 顺时针旋转

轴端 圆柱形Ø32 mm，带装配键，ISO 3019-2

安装法兰 符合ISO 3019-2的4孔安装法兰125B4HW

液压油 HLP、HLPD、HVLP、HVLPD

密封 NBR

重量[kg] 36.31

力士乐REXROTH液压叶片泵PV7-1X/10-14RE01MC0-16

R900580381 PV7-1A/10-14RE01MC0-16

变量泵，规格 14 cm³，工业应用压力 160 bar，开路

液压  泵  叶片泵  回转叶轮变量泵  液压叶片泵

工业用途的高可靠性。低噪音和脉动水平。通过低滞后和高重复精度实现精确的控制行为。可与其他力士乐泵灵活组合。

压力调节器

带 NBR 密封件

可与其他力士乐泵灵活组合

位移类型 可变

标称尺寸 [cm³] 14

产品系列 PV7...C/D/N/W

工作压力. [bar] 160.0

体积流量 [l/min] 21.0

通过驱动 有

旋转方向 右转

轴端 Ø 20 mm 圆柱形，配有滑键，ISO 3019-2

安装法兰 4 孔安装法兰 80B4HW，符合 ISO 3019-2 标准

液压油 HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量 [kg] 12.33

密封套件R900891704 PV7-1X/10M/K

维修包R900540429 V7-1X/10-14RE

力士乐REXROTH叶片泵PV7-1X/25-45RE01MC0-08

R900534508 PV7-1A/25-45RE01MC0-08

可调节泵，标称尺寸45 cm³，压力80 bar，适用于工业应用，开路

工业应用中的高可靠性。低噪音和脉动水平。由于具有高重复性的低滞后，因此具有的控制行为。可与力士乐其他泵灵活组合。

铸铁外壳

可变排量泵

用于开路的工业应用

带NBR密封

产品特性

类型 变量

标称尺寸[cm³] 45

压力[bar] 80

体积流量[l/min] 81

旋转方向 顺时针方向的

轴端 带键控弹簧的圆柱形直径为B.25 mm，ISO 3019-2

固定 4孔安装法兰100B4HW，符合ISO 3019-2

压力流体 HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量[kg] 18.72

力士乐REXROTH叶片泵PV7-1X/25-30RE01MC0-16

液压泵R900580383 PV7-1A/25-30RE01MC0-16

可调节泵，标称尺寸30 cm³，压力160 bar，适用于工业应用，开路

工业应用中的高可靠性。低噪音和脉动水平。由于具有高重复性的低滞后，因此具有的控制行为。可与力士乐其他泵灵活组合。

铸铁外壳

可变排量泵

用于开路的工业应用

带NBR密封

产品特性

类型 变量

标称尺寸[cm³] 30

压力[bar] 160

体积流量[l/min] 54

旋转方向 顺时针方向的

轴端 带键控弹簧的圆柱形直径为B.25 mm，ISO 3019-2

固定 4孔安装法兰100B4HW，符合ISO 3019-2

压力流体 HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量[kg] 18.72

力士乐REXROTH叶片泵PV7-1X/16-30RE01MC0-08

R900533582 PV7-1A/16-30RE01MC0-08

可调节泵，标称尺寸30 cm³，压力80 bar，适用于工业应用，开路

工业应用中的高可靠性。低噪音和脉动水平。由于具有高重复性的低滞后，因此具有的控制行为。可与力士乐其他泵灵活组合。

铸铁外壳

可变排量泵

用于开路的工业应用

带NBR密封

产品特性

类型 变量

标称尺寸[cm³] 30

大压力[bar] 80

大体积流量[l/min] 54

旋转方向 顺时针方向的

轴端 带键控弹簧的圆柱形直径为B.25 mm，ISO 3019-2

固定 4孔安装法兰100B4HW，符合ISO 3019-2

压力流体 HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量[kg] 15.43

力士乐REXROTH叶片泵PV7-1X/10-20RE01MC0-10

R900534143 PV7-1A/10-20RE01MC0-10

可调节泵，标称尺寸20 cm³，压力100 bar，适用于工业应用，开路

工业应用中的高可靠性。低噪音和脉动水平。由于具有高重复性的低滞后，因此具有的控制行为。可与力士乐其他泵灵活组合。

铸铁外壳

可变排量泵

用于开路的工业应用

带NBR密封

产品特性

挤压类型 变量

标称尺寸[cm³] 20

压力[bar] 80

体积流量[l/min] 36

旋转方向 顺时针方向的

轴端 带键控弹簧的圆柱形直径为20 mm，ISO 3019-2

固定 4孔安装法兰80B4HW，符合ISO 3019-2

压力流体 HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量[kg] 12.12

力士乐叶片泵PV7-1A/25-30RE01MD0-16
