AVENTICS电磁阀5727450420

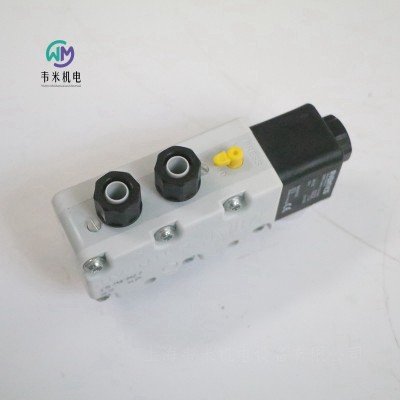

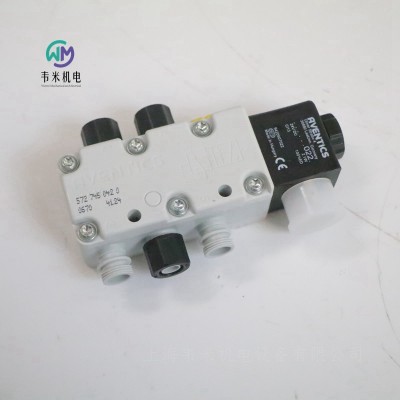

AVENTICS电磁阀5727450420，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS二位五通换向阀, 系列 740 5727450420

产品描述

V740-5/2AR-024DC-07

特点

坚固耐用的聚合物外壳

适合各种空气质量

持续的高重复性

可进行底板组装和模块组装

有的版本还提供 UL 和 ATEX 线圈

规格

操作电子

额定流量Qn950 l/min

换向原理5/2

压缩空气 接口 出口Ø 10x1

运行压力1.5 bar

运行压力10 bar

工作电压DC24 V

电压偏差 DC-10% / +10%

手动控制装置按钮式, 锁定式

电气连接 类型多芯插头

电气连接 尺寸EN 175301-803, A型

密封原理软密封

先导内部

阀门结构形式膜片式中心阀

阀连接器无阀连接器

节流带节流设备

连接类型管式连接

复位装置带空气弹簧复位

组合原理（闭锁原理）单重底板原理, 盘式原理

可以组装成块可以组装成块

抗温性-25 °C 耐低温

z低环境温度-25 °C

z高环境温度50 °C

介质温度z小值-25 °C

介质温度z大值50 °C

安沃驰AVENTICS气动元件：

气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。

阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀

压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。

真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。

传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。

连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。

安沃驰AVENTICS四位五通换向阀, 系列 740-5727550220

换向原理 5/4

结构特点 膜片式中心阀

外壳 聚甲醛

密封件材料 丙烯树胶

标准化电路接口 EN 175301-803:2006

防护等级 IP65

接口尺寸 EN 175301-803, A型

类型 多芯插头

额定流量Qn 950 l/min

压缩空气 接口 人口 10x1

压缩空气 接口 出口 10x1

工作电压DC 24 V

操作 电子

结构特点 膜片式中心阀

操作 电子

先导 内部

密封原理 软密封

组合原理（闭锁原理） 盘式原理 单重底板原理

工作压力范围 3 ... 10 bar

低 / 高环境温度 -15 ... 50 °C

介质温度范围 -15 ... 50 °C

介质 压缩空气

颗粒大小 max. 50 μm

压缩空气中的含油量 0 ... 5 mg/m3

标准化电路接口 EN 175301-803:2006

防护等级 带接口 IP65

反向极性保护 反极性保护

暂载率 100 %

接通时间型号 20 ms

关闭时间型号 54 ms

在多线路导线板上的组装 PRS-导线板

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。

提示：为确保阀门的工作性能，低工作压力不应低于 3 bar ！

安沃驰AVENTICS二位五通换向阀, 系列 ST-0820403004

锁定式 不可锁定

操作元件 按钮

换向原理 5/2

结构特点 滑阀

按钮

外壳 不锈钢, 淬火的

密封 丙烯树胶

操作元件 不锈钢 聚甲醛 聚酰胺

前端盖板 不锈钢 钢 聚酰胺 铝材 钢, 镀锌

额定流量Qn 280 l/min

压缩空气 接口 人口 G 1/8

压缩空气 接口 出口 G 1/8

压缩空气接口型号 内螺纹

操作 机械式

结构特点 滑阀

操作 机械式

封闭方式，封闭类型 不可锁定

换向原理 5/2

密封原理 金属密封

额定流量Qn 280 l/min

工作压力范围 -0.95 ... 10 bar

低 / 高环境温度 -15 ... 80 °C

介质温度范围 -15 ... 80 °C

介质 压缩空气

颗粒大小 max. 5 μm

压缩空气中的含油量 5 ... 25 mg/m3

安装螺钉 M4 带有内六角

拧紧螺栓的小扭力 2.5 Nm

安沃驰AVENTICS分气块, 系列 NL2-DIL-0821300920

版本 分气块4x

组成部分 分气块

外壳 压铸锌

适合ATEX

Qn 1-2 2700 l/min

Qn 1-3 2700 l/min

Qn 1-4 900 l/min

Qn 1-5 2000 l/min

Qn 1-6 900 l/min

压缩空气连接 G 1/4

结构特点 狭长的分配器, 可以组装成块

组成部分 分气块

安装位置 任意

合格证书 适合ATEX

工作压力范围 0 ... 16 bar

低 / 高环境温度 -10 ... 60 °C

介质温度范围 -10 ... 60 °C

介质 压缩空气 中性气体

重量 0.25 kg

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

适用于在 1、2、21、22 Ex 区内使用.

流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

为了能直接组装压力传感器，PE2系列以及PM1系列适用于法兰面.

安沃驰AVENTICS阀连接器，CON-VP 系列-1834484096

连接类型 螺钉

屏蔽 未屏蔽

密封件材料 天然橡胶 / 丁二烯橡胶

标准化电路接口 ISO 6952

防护等级 IP65

连接类型 螺钉

低 / 高环境温度 -25 ... 50 °C

额定电压 See table

防护等级 IP65

拧紧螺栓的小扭力 0.4 Nm

重量 0.02 kg

规定的保护等级只适用于已安装和检查的状态。

安沃驰AVENTICS阀连接器，CON-VP 系列 1834484096

CON-VP-F_B-2+E-SCREW

规格

连接类型螺钉

标准化电路接口ISO 6952

屏蔽未屏蔽

低环境温度-25 °C

高环境温度50 °C

电流，大值10 A

电极数目2+E

防护等级IP65

电气连接 1多针插头

电气连接 1B 型

极数2+E

电缆引线呈  弯角

电缆引线 铰接分气接头90°

拧紧螺栓的小扭力0.4 Nm

重量0.02 kg

密封件材料天然橡胶 / 丁二烯橡胶

Seal materialcaoutchouc/but***ene caoutchouc

特点

自组装 Multipol 阀门插头连接器

Form A EN 175301-803

Form B ISO 6952 和 B industry

Form C ISO 15217 和 C industry

有/无保护回路/LED

安沃驰AVENTICS型材气缸符合ISO15552标准，PRA系列-0822121004

实用原则 双作用式

缓冲 气动

可调节的

磁性销钉 带磁性活塞

活塞直径 40 mm

活塞杆螺纹 M12x1,25

标准化 ISO 15552

行程 100 mm

密封件材料 聚氨酯

防尘圈 聚氨酯

ATEX 中可选

压缩空气连接 G 1/4

压缩空气接口型号 内螺纹

标准 ISO 15552

合格证书 ATEX 中可选

压缩空气连接 内螺纹

工作压力范围 1.5 ... 10 bar

低 / 高环境温度 -20 ... 80 °C

介质温度范围 -20 ... 80 °C

介质 压缩空气

颗粒大小 max. 50 μm

压缩空气中的含油量 0 ... 5 mg/m3

确定活塞推力的压力 6.3 bar

气缸管子 铝材, 阳极氧化处理

活塞杆 不锈钢

前端盖板 铝材-压铸件

后盖 铝材-压铸件

密封 聚氨酯

用于活塞杆的特殊螺母 钢, 镀锌

防尘圈 聚氨酯

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。

ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C.

安沃驰AVENTICS先导式单向阀, 系列 NR02-0821003028

结构形式 线路安装

阀门结构形式 提动阀

外壳 压铸锌

密封件材料 丙烯树胶

Qn 1-2 2300 l/min

Qn 2-1 2200 l/min

压缩空气连接 G 1/2

压缩空气接口 2 G 1/2

压缩空气接口 2 型号 内螺纹

压缩空气接口型号 内螺纹

结构特点 提动阀

工作压力范围 1 ... 12 bar

低 / 高环境温度 -10 ... 60 °C

介质温度范围 -10 ... 60 °C

介质 压缩空气

安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406020

实用原则 单作用式，不受压缩回

缓冲 弹性

活塞直径 12 mm

行程 4 mm

压缩空气连接 M5

压缩空气接口型号 内螺纹

压缩空气连接 内螺纹

低 / 高环境温度 -25 ... 80 °C

介质温度范围 -25 ... 80 °C

介质 压缩空气

颗粒大小 max. 50 μm

压缩空气中的含油量 0 ... 5 mg/m3

确定活塞推力的压力 6.3 bar

气缸管子 铝材, 阳极氧化处理

活塞杆 不锈钢

活塞 晴纶橡胶

前端盖板 黄铜 铝材

后盖 铝材

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

用于0822406310材料的活塞：聚氨酯

安沃驰AVENTICS型材气缸符合ISO 15552标准，PRA系列-0822120002

实用原则 双作用式

缓冲 气动

可调节的

磁性销钉 带磁性活塞

活塞直径 32 mm

活塞杆螺纹 M10x1,25

标准化 ISO 15552

行程 50 mm

密封件材料 聚氨酯

防尘圈 聚氨酯

ATEX 中可选

压缩空气连接 G 1/8

压缩空气接口型号 内螺纹

标准 ISO 15552

合格证书 ATEX 中可选

压缩空气连接 内螺纹

工作压力范围 1.5 ... 10 bar

低 / 高环境温度 -20 ... 80 °C

介质温度范围 -20 ... 80 °C

介质 压缩空气

颗粒大小 max. 50 μm

压缩空气中的含油量 0 ... 5 mg/m3

确定活塞推力的压力 6.3 bar

气缸管子 铝材, 阳极氧化处理

活塞杆 不锈钢

前端盖板 铝材-压铸件

后盖 铝材-压铸件

密封 聚氨酯

用于活塞杆的特殊螺母 钢, 镀锌

防尘圈 聚氨酯

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。

ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C.

安沃驰AVENTICS过滤器, 系列 MU1-FLS-R41200759

组成部分 过滤器

清除冷凝物 全自动，无压打开

过滤器气孔直径 40 μm

外壳 压铸锌

气杯 聚碳酸酯

密封件材料 丙烯树胶

适合ATEX

额定流量Qn 12500 l/min

压缩空气连接 G 1 1/2

结构特点 标准过滤器

组成部分 过滤器

安装位置 垂直

低 / 高环境温度 -10 ... 60 °C

介质温度范围 -10 ... 60 °C

介质 压缩空气 中性气体

过滤器的集水杯容积 300 cm3

滤清器滤芯 可替换

过滤器气孔直径 40 μm

重量 1.5 kg

外壳 压铸锌

密封 丙烯树胶

气杯 聚碳酸酯

防护罩 钢

滤芯 聚乙 烯

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

"固定方式：线路安装或者外壳上的2个穿孔 "

安沃驰AVENTICS过滤器-调压阀, 系列 NL4-FRE-0821300381

组成部分 过滤器-调压阀

清除冷凝物 半自动，失压开启

二级排放 带二次排气

过滤器气孔直径 5 μm

压力表 带有压力表

外壳 压铸锌

气杯 聚碳酸酯

密封件材料 丙烯树胶

适合ATEX

额定流量Qn 6900 l/min

压缩空气连接 G 3/4

结构特点 一个整体的, 可以组装成块

组成部分 过滤器-调压阀

安装位置 垂直

合格证书 适合ATEX

工作压力范围 1.5 ... 16 bar

低 / 高环境温度 -10 ... 60 °C

介质温度范围 -10 ... 60 °C

介质 压缩空气 中性气体

额定流量Qn 6900 l/min

调节器型号 隔膜式调压阀

调整功能 带二次排气

调节范围 小/大 0.5 ... 10 bar

压力输送 单的

过滤器的集水杯容积 50 cm3

滤清器滤芯 可替换

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

适用于在 1、2、21、22 Ex 区内使用.

请注意：聚碳酸酯材质的容器易受溶剂侵蚀

流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

由于结构原理，同样适用于液体油或水的分离。

用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据应用另行配备密封塞。请单独订购（参见附件）。

根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -

安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010665

实用原则 双作用式

缓冲 弹性

磁性销钉 带磁性活塞

活塞直径 50 mm

活塞杆螺纹 M8

行程 30 mm

防尘圈 聚氨酯

压缩空气连接 G 1/8

压缩空气接口型号 内螺纹

压缩空气连接 内螺纹

低 / 高环境温度 -25 ... 80 °C

介质温度范围 -25 ... 80 °C

介质 压缩空气

颗粒大小 max. 50 μm

压缩空气中的含油量 0 ... 5 mg/m3

确定活塞推力的压力 6.3 bar

气缸管子 铝材, 阳极氧化处理

活塞杆 不锈钢

活塞 晴纶橡胶

前端盖板 黄铜 铝材

后盖 铝材

防尘圈 聚氨酯

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位三通换向阀, 系列 589-5894400000

操作元件 单面气动操作

结构特点 提动阀

外壳 聚酰胺

密封件材料 丙烯树胶

额定流量Qn 520 l/min

压缩空气 接口 人口 6x1

压缩空气 接口 出口 6x1

操作 气动

结构特点 提动阀

操作 气动

密封原理 软密封

工作压力范围 0.5 ... 8 bar

控制压力 小/大 3 bar

低 / 高环境温度 -15 ... 60 °C

介质温度范围 -15 ... 60 °C

介质 压缩空气

颗粒大小 max. 5 μm

压缩空气中的含油量 0 ... 1 mg/m3

环境温度高达 40 °C 条件下，高压力为 10 bar 。

可以通过真空运行：接口 1 小在 3 bar ，接口 3 小在 - 0.95 bar

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位三通换向阀, 系列 589-5894600620

复位型 带弹簧复位

换向原理 3/2

结构特点 提动阀

外壳 聚酰胺

密封件材料 丙烯树胶,聚氨酯

防护等级 IP65

接口尺寸 ISO 15217, C 型

类型 多芯插头

额定流量Qn 750 l/min

压缩空气 接口 人口 8x1

压缩空气 接口 出口 8x1

工作电压DC 24 V

操作 电子

结构特点 提动阀

操作 电子

先导 内部

密封原理 软密封

工作压力范围 3 ... 8 bar

低 / 高环境温度 -15 ... 50 °C

介质温度范围 -15 ... 50 °C

介质 压缩空气

颗粒大小 max. 5 μm

压缩空气中的含油量 0 ... 1 mg/m3

防护等级 带接口 IP65

反向极性保护 反极性保护

暂载率 100 %

接通时间型号 18 ms

关闭时间型号 16 ms

重量 0.093 kg

环境温度高达 40 °C 条件下，高压力为 10 bar 。

电压小于 50 V DC 则不带保护触点。

真空运行时工作压力，接口1：至少 3 bar ，接口3：至少- 0.95 bar

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位二通阀, 系列 589-5894000220

复位型 带弹簧复位

换向原理 2/2

结构特点 提动阀

外壳 聚酰胺

密封件材料 丙烯树胶

防护等级 IP65

接口尺寸 ISO 15217, C 型

类型 多芯插头

额定流量Qn 50 l/min

压缩空气 接口 人口 6x1

压缩空气 接口 出口 6x1

工作电压DC 24 V

操作 电子

结构特点 提动阀

操作 电子

密封原理 软密封

工作压力范围 0 ... 7 bar

低 / 高环境温度 -15 ... 50 °C

介质温度范围 -15 ... 50 °C

介质 压缩空气

颗粒大小 max. 5 μm

压缩空气中的含油量 0 ... 1 mg/m3

额定流量Qn 50 l/min

防护等级 带接口 IP65

反向极性保护 反极性保护

暂载率 100 %

接通时间型号 20 ms

关闭时间型号 23 ms

重量 0.079 kg

电压小于 50 V DC 则不带保护触点。

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS节流阀系列 CH01-0821201011

外壳 铝材

密封件材料 丙烯树胶

额定流量Qn 700 l/min

压缩空气连接 G 1/4

压缩空气接口 2 G 1/4

压缩空气接口 2 型号 内螺纹

压缩空气接口型号 内螺纹

工作压力范围 0 ... 10 bar

低 / 高环境温度 0 ... 80 °C

介质温度范围 0 ... 80 °C

介质 压缩空气

AVENTICS安沃驰2x二位三通 换向阀, 系列 LS04-AF-R422103586

换向原理 2x3/2

结构特点 滑阀，正重叠

外壳 聚甲醛

密封件材料 丙烯树胶,氢化-腈-树胶,聚氨酯

标准化电路接口 DIN EN 60947-5-2

防护等级 IP65

芯数 3-針

接口尺寸 M8

类型 多芯插头

额定流量Qn 310 l/min

压缩空气 接口 人口 6

压缩空气 接口 出口 6

工作电压DC 24 V

操作 电子

结构特点 滑阀，正重叠

操作 电子

先导 内部

密封原理 软密封

工作压力范围 3 ... 7 bar

低 / 高环境温度 -10 ... 50 °C

介质温度范围 -10 ... 50 °C

介质 压缩空气

颗粒大小 max. 5 μm

压缩空气中的含油量 0 ... 5 mg/m3

额定流量Qn See table

标准化电路接口 DIN EN 60947-5-2

根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子 等级 III

防护等级 带接口 IP65

保护电路 Z-二极管

发光二极管状态显示 黄色

暂载率 100 %

接通时间型号 12 ms

关闭时间型号 15 ms

无用发射符合 EN 61000-6-4:2002

抗干扰性符合 IEC 61000-6-2:2005

固定螺栓 M3

拧紧螺栓的小扭力 0.5 Nm

重量 0.064 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

100％ 的占空比仅适用于单个阀。

安沃驰AVENTICS二位五通换向阀, 系列 LS04-AF-R422103561

操作元件 单线圈

复位型 带弹簧复位

换向原理 5/2

结构特点 滑阀，正重叠

外壳 聚甲醛

密封件材料 丙烯树胶,氢化-腈-树胶,聚氨酯

标准化电路接口 DIN EN 60947-5-2

防护等级 IP65

芯数 3-針

接口尺寸 M8

类型 多芯插头

额定流量Qn 180 l/min

压缩空气 接口 人口 4

压缩空气 接口 出口 4

工作电压DC 24 V

操作 电子

结构特点 滑阀，正重叠

先导 内部

密封原理 软密封

低 / 高环境温度 -10 ... 50 °C

介质温度范围 -10 ... 50 °C

介质 压缩空气

颗粒大小 max. 5 μm

压缩空气中的含油量 0 ... 5 mg/m3

标准化电路接口 DIN EN 60947-5-2

根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子 等级 III

防护等级 带接口 IP65

保护电路 Z-二极管

发光二极管状态显示 黄色

暂载率 100 %

无用发射符合 EN 61000-6-4:2002

抗干扰性符合 IEC 61000-6-2:2005

固定螺栓 M3

拧紧螺栓的小扭力 0.5 Nm

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

100％ 的占空比仅适用于单个阀。

安沃驰AVENTICS二位五通换向阀, 系列 LS04-XS-R422103558

操作元件 单线圈

复位型 带弹簧复位

换向原理 5/2

结构特点 滑阀，正重叠

外壳 铝材,聚甲醛

密封件材料 丙烯树胶,氢化-腈-树胶,聚氨酯

标准化电路接口 DIN EN 60947-5-2

防护等级 IP65

芯数 3-針

接口尺寸 M8

类型 多芯插头

额定流量Qn 200 l/min

压缩空气 接口 人口 4

压缩空气 接口 出口 4

工作电压DC 24 V

操作 电子

结构特点 滑阀，正重叠

操作 电子

先导 内部

密封原理 软密封

工作压力范围 3 ... 7 bar

低 / 高环境温度 -10 ... 50 °C

介质温度范围 -10 ... 50 °C

介质 压缩空气

颗粒大小 max. 5 μm

压缩空气中的含油量 0 ... 5 mg/m3

额定流量Qn 200 l/min

标准化电路接口 DIN EN 60947-5-2

根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子 等级 III

防护等级 带接口 IP65

保护电路 Z-二极管

发光二极管状态显示 黄色

暂载率 100 %

接通时间型号 9 ms

关闭时间型号 18 ms

无用发射符合 EN 61000-6-4:2002

抗干扰性符合 IEC 61000-6-2:2005

固定螺栓 M3

拧紧螺栓的小扭力 0.5 Nm

重量 0.04 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

100％ 的占空比仅适用于单个阀。

安沃驰AVENTICS二位五通换向阀, 系列 LS04-XS-R422103556

操作元件 单线圈

复位型 带弹簧复位

换向原理 5/2

结构特点 滑阀，正重叠

外壳 铝材,聚甲醛

密封件材料 丙烯树胶,氢化-腈-树胶,聚氨酯

标准化电路接口 DIN EN 60947-5-2

防护等级 IP65

芯数 3-針

接口尺寸 M8

类型 多芯插头

额定流量Qn 200 l/min

压缩空气 接口 人口 4

压缩空气 接口 出口 4

工作电压DC 24 V

操作 电子

结构特点 滑阀，正重叠

操作 电子

先导 内部

密封原理 软密封

工作压力范围 3 ... 7 bar

低 / 高环境温度 -10 ... 50 °C

介质温度范围 -10 ... 50 °C

介质 压缩空气

颗粒大小 max. 5 μm

压缩空气中的含油量 0 ... 5 mg/m3

额定流量Qn 200 l/min

标准化电路接口 DIN EN 60947-5-2

根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子 等级 III

防护等级 带接口 IP65

保护电路 Z-二极管

发光二极管状态显示 黄色

暂载率 100 %

接通时间型号 9 ms

关闭时间型号 18 ms

无用发射符合 EN 61000-6-4:2002

抗干扰性符合 IEC 61000-6-2:2005

固定螺栓 M3

拧紧螺栓的小扭力 0.5 Nm

重量 0.04 kg

不可超过小控制压力，否则会导致故障电路和可能发生阀故障！

压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。

压缩空气的油含量必须在整个使用寿命中保持不变。

100％ 的占空比仅适用于单个阀。

AVENTICS电磁阀5727450420
