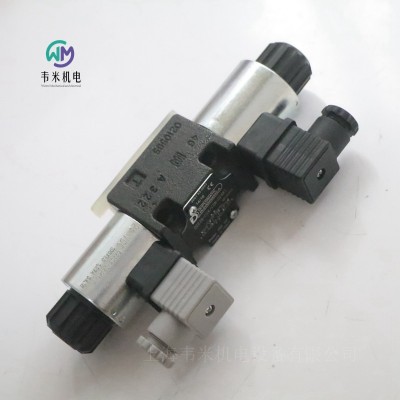

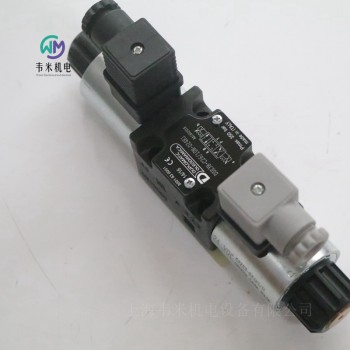

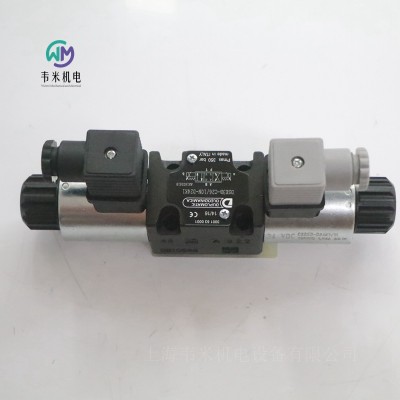

迪普马比例阀DSE3B-C26/10N-D24K1

迪普马比例阀DSE3B-C26/10N-D24K1，意大利产地，现货库存，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC比例方向阀

DSE3B

比例方向阀

序列号 10

板式安装

ISO 4401-03 (CETOP 03)

工作压力 350 bar

流量 40 l/min

工作原理

— 直动式比例方向阀DSE3B，油口符合ISO 4401-03(CETOP RP 121H)标准。

— 该阀可用于液压执行机构的方向和速度控制。

— 该阀开度和流量调节，与电磁铁电流输入成比例。

— 该阀可通过电流控制供给单元直接控制，或者和外部电气控制一起组合控制，从而充分发挥阀的性能。

技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得）

工作压力：

油口 P - A - B  350bar

油口 T  160bar

公称流量（P-T压差ΔP=10bar)  8l/min - 16l/min - 26l/min

滞环 (PWM 200 Hz)  < 6% % Q max

重复精度  < ± 2% % Q max

环境温度范围  -20 / +50°C

油液温度范围  -20 / +80°C

油液粘度范围  10 - 400cSt

油液允许的z高污染度 根据ISO 4406:1999 等级 18/16/13

推荐油液粘度  25cSt

重量：

单电磁铁阀  1.6kg

双电磁铁阀  2kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。

当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

电气特性

比例电磁铁

比例电磁铁由两部分组成：铁芯和线圈。

铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至z小值，从而减小滞环。

线圈通过锁紧螺母安装在铁芯上。

根据安装空间，可作360°旋转。

阶跃响应

(采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。

表中所列的典型阶跃响应时间，是阀芯机能C16在P-T压差Δp=30bar条件下测得。

安装

在不影响正确操作的条件下，DSE3B阀可在任意方向安装。

请确保液压回路中没有空气。

阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的z小值，则阀和安装面之间很容易发生油液泄露。

手动应急操作

标准阀的手动应急操作集成在电磁铁的铁芯内。手动应急操作必须使用合适的工具，以不损坏铁芯的滑动表面。

手动应急操作有两种不同的形式可供选择：

- CM型，带手动应急保护罩。

- CK型，旋钮式。当设定螺钉旋紧至其位置和旋钮边缘对齐时，锁紧旋钮直至与阀芯接触：在这个位置上，手动应急操作不会被激发且阀不得电。调整手动应急操作后，锁紧设定螺钉以防止旋钮变松。

电气控制单元

DSE3B-..SA（SB）

EDC-112 24VDC电磁铁  插头式

EDC-142 12VDC电磁铁  插头式

EDM-M112 24VDC电磁铁 导轨式DIN EN 50022

EDM-M142 12VDC电磁铁  导轨式DIN EN 50022

DSE3B-A;DSE3B-C

EDM-M212 24VDC电磁铁 导轨式DIN EN 50022

EDM-M242 12VDC电磁铁  导轨式DIN EN 50022

意大利迪普马DUPLOMATIC比例方向阀订货号和型号：

DSE3B-A26/10N-D24K1

DSE3B-C26/10N-D24K1

DSE3B-C08/10N-D24K1

迪普马DUPLOMATIC比例方向阀DSE3

-直动式比例方向阀 DSE3，油口符合 ISO 4401(CETOP RP 121H)标准。

-该阀可用于液压执行机构的方向和速度控制。

-该阀开度和流量调节，与电磁铁电流输入成比例。

-该阀可通过电流控制供给单元直接控制，或者和外部电气控制一起组合控制，从而充分发挥阀的性能。

-还可提供手柄式手动应急操作。

技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

大工作压力：

油口 P - A - B  350bar

油口 T  210bar

公称流量（P-T压差ΔP=10bar)  1,3 - 4 - 8 - 16 - 26 l/min

滞环 (PWM 200 Hz) % Q max < 6%

重复精度 % Q max < ± 1,5%

环境温度范围  -20 / +60°C

油液温度范围  -20 / +80°C

油液粘度范围   10 ÷ 400cSt

油液允许的高污染度 根据ISO 4406:1999 等级 18/16/13

推荐油液粘度  25cSt

重量：

单电磁铁阀  1,6kg

双电磁铁阀  2,0kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用

其他油液，例如HFA、HFB、HFC，请咨询我们。 当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

比例电磁铁

比例电磁铁由两部分组成：铁芯和线圈。

铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。

线圈通过锁紧螺母安装在铁芯上。

根据安装空间，可作360°旋转。

阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。表中所列的典型阶跃响应时间，是阀芯机能C16在P-T压差Δp=30bar条件下测得。

阶跃响应参考信号  0→100%  100%→0

阶跃响应时间ms

DSE3-A*  50

DSE3-C*  40

安装

在不影响正确操作的条件下，DSE3阀可在任意方向安装。

请确保液压回路中没有空气。

阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。

手动应急操作

标准阀的手动应急操作集成在电磁铁的铁芯内。手动应急操作必须使用合适的工具，以不损坏铁芯的滑动表面。

有四种不同的形式手动应急操作可供选择：

-CM型，带手动应急保护罩。

-CS型， 带有配M4螺钉的金属环螺母，以及可进行持续机械操作的锁紧螺母。

-CH型，手柄式手动应急操作。

-CK型，旋钮式。当设定螺钉旋紧至其位置和旋钮边缘对齐时，锁紧旋钮直至与阀芯接触：在这个位置上，手动应急操作不会被激发且阀不得电。调整手动应急操作后，锁紧设定螺钉以防止旋钮变松。

电气控制单元

DSE3 - * * SA (SB)

EDC-112  24V DC电磁铁  插头式

EDC-142  12V DC电磁铁  插头式

EDM-M112  24V DC电磁铁 DIN EN 50022导轨式

EDM-M142  12V DC电磁铁  DIN EN 50022导轨式

UEIK-11  24V DC电磁铁  欧洲式

DSE3 - A* DSE3 - C*

EDM-M212  24V DC电磁铁  DIN EN 50022导轨式

EDM-M242  12V DC电磁铁  DIN EN 50022导轨式

UEIK-21  24V DC电磁铁  欧洲式

安装板

型号 PMMD-AI3G 底部油口

型号 PMMD-AL3G 侧面油口

P, T, A, B油口螺纹： 3/8” BSP

意大利迪普马DUPLOMATIC比例阀订货型号：

DSE3-C01/11N-D24K1

DSE3-C01SA/11N-D24K1

DSE3-C01SB/11N-D24K1

DSE3-C04/11N-D24K1

DSE3-C04SA/11N-D24K1

DSE3-C04SB/11N-D24K1

DSE3-A04/11N-D24K1

DSE3-A04SA/11N-D24K1

DSE3-A04SB/11N-D24K1

DSE3-C08/11N-D24K1

DSE3-C08SA/11N-D24K1

DSE3-C08SB/11N-D24K1

DSE3-A08/11N-D24K1

DSE3-A08SA/11N-D24K1

DSE3-A08SB/11N-D24K1

DSE3-C16/11N-D24K1

DSE3-C16SA/11N-D24K1

DSE3-C16SB/11N-D24K1

DSE3-A16/11N-D24K1

DSE3-A16SA/11N-D24K1

DSE3-A16SB/11N-D24K1

DSE3-C26/11N-D24K1

DSE3-C26/10N-D24K1

DSE3-C26SA/11N-D24K1

DSE3-C26SB/11N-D24K1

DSE3-A26/11N-D24K1

DSE3-A26SA/11N-D24K1

DSE3-A26SB/11N-D24K1

DSE3-A26/11V-D24K1/CK

DSE3-C08/11N-D24K1

DSE3-C08SA/11N-D24K1

DSE3J-Z12/20N-E0K11

DSE3J-Z30/15/20N-E0K11

迪普马比例阀DSE3B-C26/10N-D24K1
