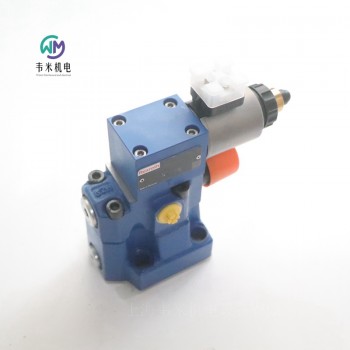

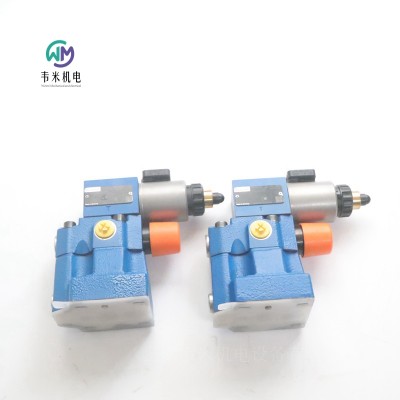

力士乐比例溢流阀DBEM10-71/100YG24K4M

力士乐比例溢流阀DBEM10-71/100YG24K4M，德国产地，现货库存，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH比例溢流阀DBEM10-7X/100YG24K4M

R901335402 DBEM10-71/100YG24K4M

液压  阀门  压力阀  比例溢流阀  比例溢流阀

公称尺寸 10, P → T, P → Y, 通过外部电子元件实现电气控制

高性能范围内的工业液压阀。基于设定值信号可靠限压。

座阀

先导式

压力等级 100 bar

数字电子元件

连接图 ISO 6264

产品系列 DBEM(E)

工作压力，值 [bar] 350.0

流量 [l/min] 275.0

机能型 P → T, P → Y

连接类型 底板安装

公称尺寸 10

驱动类型 通过外部电子元件实现电气控制

阀门端口数 4

切换位置数量 2

电源电压 24 VDC

电气连接器 3 针设备连接器 (2 + PE)

液压油 HETG、HFC、HL、HLP

密封 NBR

重量 [kg] 4.46

密封套件R900722852 DAC/DBC/DRC/DZC.-5X/

密封套件R900722854 DA/DB/DR/DZ-5X/ HK

密封套件R961000837 06A-MR/RN 5FACH

螺母R900068604 GZ45-01 BG

密封套件R961009104 DBEM.10.-7X/8X/M-HV

密封套件R961008348 DBET.-6X/.M

放大器R901439034 VT-MSPA1-2X/A5/000/000

用于带 1 个无位置反馈电磁阀的比例阀的阀门放大器

放大器R901439036 VT-MSPA1-2X/F5/000/000

用于带 1 个无位置反馈电磁阀的比例阀的阀门放大器

力士乐REXROTH比例溢流阀，先导式

型号DBEM 和 DBEME

-尺码10至32

-组件系列7X

-大工作压力350巴

-大流量：700升/分钟

特性

-用于限制系统压力的先导阀

-通过比例电磁阀进行操作

-底板安装和螺纹连接：根据ISO 6264的端口模式

-大压力限制

-来自单一来源的阀门和控制电子设备

-DBEME型集成电子设备（OBE）：

指令值压力特性曲线制造公差小

-DBEM型外部控制电子设备（单独订购）

功能、部分

DBEM型阀门是先导式泄压阀。它们用于限制液压系统中的工作压力。通过这些阀，可以根据电指令值连续调节要限制的压力。

这些阀门主要由带有主阀芯插入件的壳体、具有大压力限制的夹层板阀和比例先导控制阀组成。

DBEM型。..

施加在通道P上的压力作用在主滑阀上。同时，端口P处的压力通过配备有喷嘴的控制管路施加到主滑阀的弹簧加载侧。通过连接孔，压力同时施加到比例先导控制阀的提升阀上。先导提升阀处的液压力与比例电磁阀的指令值相关力相反。

如果液压力超过电磁阀力，先导提升阀将打开。先导油现在可以通过控制管路流入端口Y并流入油箱；因此，在控制管线上的主阀芯处产生压降。从端口P到T的连接被释放。主滑阀控制端口P处的设定工作压力。

作为对不可接受的高压的液压保护，集成了弹簧式泄压阀。该大压力限制预设为相关压力额定值。在阀的工作范围内，提升阀由弹簧保持在阀座上，从而关闭。如果主滑阀弹簧室中的压力超过阀门的大允许设定压力，提升阀将压在压缩弹簧上，与弹簧室的连接将打开。先导油通过端口Y流入油箱。由于控制管路的作用，主滑阀处出现压降。从端口P到T的连接被释放。主滑阀控制端口P中的设定大工作压力。如有必要，可以通过调节元件降低预设压力。端口Y必须通过外部管道连接到油箱。与油箱的连接应无压力。通过端口X，阀门可以卸载或限制大压力。

DBEME型-带集成电子设备（OBE）

在功能和设计方面，这些阀门对应于DBEM型。在比例电磁阀上，壳体上有更多的控制电子设备。

电源和指令值电压被施加到连接器上。

在工厂，指令值压力特性曲线的调整具有很小的制造公差。

技术数据

一般尺寸 10通径  25通径  32通径

重量

–DBEM型   4.5kg   5.3kg   6.4kg

–DBEME型   4.7kg   5.5kg   6.6kg

–DBEMG型   7kg   6,74kg   6.4kg

–DBEMEG型 7,2kg   6,94kg   6.6kg

安装位置  任意

储存温度范围  –20至+80°C

环境温度范围

–DBEM型  –20至+70°C

–DBEME型  –20至+50°C

液压（用HLP46测量，ϑ油=40±5°C）

大工作压力

–端口P和X  350bar

–端口T  315bar

–端口Y   在零压力下单独连接到油箱

大设定压力

–压力额定值50    50bar

–压力等级100    100bar

–压力等级200    200bar

–压力等级315    315bar

–压力等级350    350bar

大压力限制，在交付时设置。如有必要，该值可能会降低

–压力等级50巴  至75巴

–压力等级100巴  至135巴

–压力等级200巴  至240巴

–压力等级315巴  至350巴

–压力等级350巴  至390巴

液压油温度范围  –20至+80°C

粘度范围  15至380mm2/s

电气集成电子（OBE）

电源电压

–标称电压   24VDC

–下限   21VDC

–上限   35VDC

电流消耗  ≤1.5A

所需保险丝保护  2A，时滞

输入

-电压   0至10V

-电流   4至20mA

输出-实际电流值mV 1 mV≙1 mA

阀门防护等级符合EN 60529 IP 65，配合连接器已安装并锁定

电气连接

符合DIN EN 175301-803的匹配连接器（黑色）

材料编号R901017011（单独订购）

符合DIN EN 175201-804的配合连接器，线路横截面为0.5至1.5 mm2的焊接触点

七芯插头塑料版本，

材料编号R900021267（单独订购）

七芯插头金属版本，

材料编号R900223890（单独订购）

DBEME型集成电子设备（OBE）

函数

电子设备通过端口A和B提供电压。命令值被施加到差分放大器端口D和E。

通过特性曲线生成器，将指令值电磁阀电流特性曲线调整到阀，从而补偿液压系统中的非线性，并创建线性指令值压力特性曲线。

电流控制器根据电磁线圈电阻控制电磁电流。

用于控制比例电磁阀的电子设备的功率级是一个斩波放大器，其循环频率约为180 Hz至400 Hz。输出信号是脉宽调制（PWM）的。

为了检查电磁阀电流，可以在引脚F（+）和引脚C（-）之间的连接器处测量与电磁阀电流成比例的电压。1 mV对应1 mA电磁阀电流

对于DBEM型阀，可以使用命令值衰减器电位计“Gw”更改外部放大器的制造公差。使用参数“限制”设置数字放大器。

在这方面，不得超过技术数据规定的控制电流。

为了能够将多个阀门调整到相同的特性曲线，不要将压力设置为高于要求值为100%的压力额定值的大设定压力。

德国力士乐REXROTH比例溢流阀订货号和型号：

R901335399 DBEM10-7X/315YG24K4M

R901335400 DBEM10-7X/200YG24K4M

R901335402 DBEM10-7X/100YG24K4M

R901358168 DBEM10-7X/315XYG24K4M

R901363276 DBEM10-71/350YG24K4V

R901353036 DBEM20-7X/200YG24K4M

R901363279 DBEM20-7X/100YG24K4V

R901353030 DBEM20-7X/200XYG24-8K4M

R901412035 DBEM20-7X/315XYG24-8K4M-5

R901353042 DBEM20-7X/315YG24K4M

R901455824 DBEM30-7X/100XYG24K4M

R901353056 DBEM30-7X/200YG24K4M

R901353060 DBEM30-7X/350YG24K4M

R901363286 DBEME10-7X/100YG24K31A1V

R901538388 DBEME10-7X/315YG24K31F1V

R901344448 DBEME10-71/315YG24K31A1M

R901353062 DBEME10-7X/200YG24K31A1M

R901353063 DBEME10-7X/315XYG24K31A1M

R901401760 DBEME10-7X/315YG24K31F1M

R901358181 DBEME10-7X/100YG24K31A1M

R901358182 DBEME10-7X/350YG24K31A1M

R901378240 DBEME20-7X/200Y/G24K31/A1M

R901335395 DBEME20-7X/100YG24K31A1V

R901353065 DBEME20-7X/200YG24K31A1M

R901353067 DBEME20-71/315XYG24K31A1M

R901353070 DBEME20-7X/315YG24K31A1M

R901353074 DBEME20-7X/350YG24K31A1M

R901353075 DBEME30-7X/200YG24K31A1M

力士乐REXROTH比例溢流阀DBEME10-7X/100YG24K31A1V

R901363286 DBEME10-71/100YG24K31A1V

公称尺寸 10, P → T, P → Y, 通过集成的电子元件实现电气控制, 24 VDC

液压  阀门  压力阀  比例溢流阀  比例溢流阀

高性能范围内的工业液压阀。基于设定值信号可靠限压。

座阀

先导式

压力等级 100 bar

模拟电子元件

连接图 ISO 6264

产品系列 DBEM(E)

工作压力，值 [bar] 350.0

流量 [l/min] 700.0

机能型 P → T, P → Y

连接类型 底板安装

公称尺寸 10

驱动类型 通过集成的电子元件实现电气控制

阀门端口数 4

切换位置数量 2

电源电压 24 VDC

电气连接器 7 芯设备插头 (6 + PE)

Electric connection description 7 芯连接器 (6 + PE)，符合 EN 175201-804 标准

连通性 模拟，设定值 0 … 10 V

符合 CE - 电磁兼容性 (EMC) 指令 2014/30/EU

UKCA - 电磁兼容性 (EMC) SI2016/1091

液压油 HEES、HEPG、HETG、HFDR、HFDU、HL、HLP

密封 FKM

重量 [kg] 4.64

密封套件R961009105 DBEM.10.-7X/8X/V-HV

插入式接头R900021267 7P Z31 BF6-3PG11KSPEZ

匹配连接器，7 针连接器 (6 + PE) EN 175301-804

插入式接头R900217845 7P Z31 C01530F0060021

匹配连接器，7 针连接器 (6 + PE) EN 175301-804
