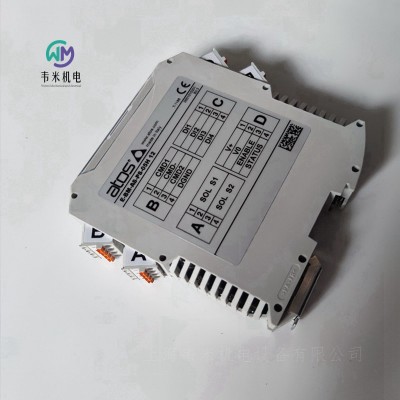

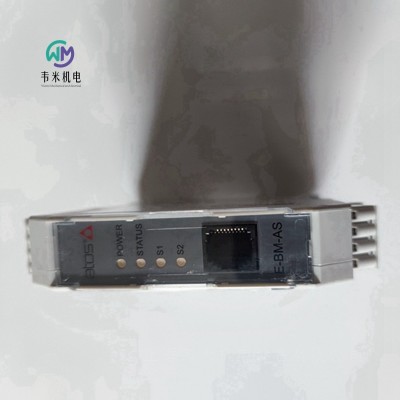

ATOS放大器E-BM-AS-PS-05H 12

ATOS放大器E-BM-AS-PS-05H 12，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

意大利ATOS阿托斯放大器

E-BM-AS数字型电子放大器

DIN导轨式安装，用于不带传感器的比例阀

E-BM-AS

数字型电子放大器根据输入参考信号为不带传感器的Atos比例阀电磁铁提供相对应的电流信号，并控制这个电流的大小。

电磁铁按比例把电流信号转换为力，力作用在由弹簧推动的锥阀芯或滑阀芯上，从而实现需要的液压调节。

E-BM-AS电子放大器也可驱动两个单电磁铁或一个双电磁铁比例阀。

电气特性:

4个快插式插头

RJ45插头RS232串行通讯接口与Atos PC软件连接进行软件编程

4个故障指示灯

±5VDc输出电源供给外部电位器(/P选项)电源极性接反电气保护

工作温度范围: -20℃~+60c

塑料盒的保护等级为IP20，采用标准DIN导轨式安装

CE认证标志，符合EMC规范

软件特征:

直观的图形界面

设置阀的功能参数:偏置，增益，斜坡，颤振线性功能用于液压调节

2种输入信号选择模式:外部模拟输入信号或内部产生参考信号

·W选项具有大功率限制功能

完整的故障诊断系统可检测放大器的状态

主要特征

电源

标准型―额定: +24VDc整流和滤波: VRMS= 20 ~32v大(大峰值脉冲值10 %Vpp)

选项/12额定: +12VDc整流和滤波:VRMS= 10~14V大(大峰值脉冲值10 %Vpp)

大功耗

50w   01H型单电磁铁阀和O5H型双电磁铁阀

100w 05H型两个单电磁铁阀

供给电磁铁电流

IMAX = 2.7A+24VDC电源驱动标准型比例阀(3.2Q电磁铁)

lMAX =3.3A+12VDc电源驱动带/6选项的比例阀(2.1Q电磁铁)

IMAX = 2.5A+24VDc电源驱动防爆比例阀(3.22电磁铁)对于/A选项

模拟输出信号

电压:范围±10VDc  输入阻抗:Ri >50kQ

电流:范围士20mA  输入阻抗: Ri=5002

使能和光学隔离开关输入信号

范围:0~24VoC(关闭状态:0~5VDC;开启状态:9~24VDc)；输入阻抗:Ri>10kQ

输出电源

士5Voc @max 10 mA:用于外部电位器的输出电源（仅对/P选项)

状态输出

输出范围: 0~24VDc (开启状态>[电源-2V];关闭状态<1V) @max1.4A

警告

电磁铁线圈没有接或短路;对于电流输入信号电缆破裂时

形式

塑料盒的保护等级为IP20;符合EN60715标准，L35-H7.5mm导轨安装

工作温度

-20 ~+60 ℃(对于05H型驱动两个单电磁铁比例阀温度为-2O℃~+4O℃;存储温度为-25℃~+85℃)

重量  130 g

附加特性  到电磁铁输出电流带短路保护;电源带反极性保护

电磁兼容性（EMC)

符合2014/30/UE规范-抗磁性:EN 61000-6-2 (2005);抗干扰性:EN 61000-6-4 (2001)

遵守细则

RoHs指令2011/65/EU，新版2015/6

5/EUREACH规则(EC)n°1907 /2006

通讯接口  RS232串行连接（非绝缘)，Atos协议遵循ASCII编码

推荐接线电缆

LiYCY屏蔽电缆:40m以内推荐使用0.5mm2[电源和电磁铁为1.5mm2]

导体大尺寸  2.5 mm²

信号说明

电源

电源必须足够的稳定或经整流和滤波︰若单相整流器，须至少接10O0QuF/40V电容滤波;若三相整流器，须接47OOuF/40V电容滤波。

警告：每个放大器电源需串联保险丝:01H型单电磁铁阀和05H型双电磁铁阀为2.5A延时熔断保险丝；05H型两个单电磁铁阀为5A延时熔断保险丝。

选项/12

放大器连接12VDc电源,通常用于工程机械。每个放大器电源需串联保险丝:

警告：每个放大器电源需串联保险丝: 01H型单电磁铁阀和05H型双电磁铁阀为4A延时熔断保险丝；05H型两个单电磁铁阀为6.3A延时熔断保险丝。

参考输入信号(针脚B1和B3相对于针脚B2)

放大器按比例将外部输入参考信号转化为电流信号输出到电磁铁。

放大器接收一个(O1H型)或两个(Q5H型)）模拟参考输入信号(CMD1在针脚B1.CMD2在针脚R3);两个信号均相对于共用地（CMD-在针脚B2)。CMD1用于O5H型一个双电磁铁阀。CMD2用于O5H型两个单电磁铁阀或带/W选项的传感器输入信号。

输入参考信号通过软件在电压（O~±10Voc)或电流(4~20mA带电缆破裂探测或0~±20mA)之间选择。

默认标准设置:2位阀为0~10VDc;3位阀为0~士10VDc

默认/选项设置:4~20mA

其它范围通过软件设置。通过软件选择内部参考信号发生器。

注释:软件选择输入模拟信号的范围（电压或电流)，提供CMD1和CMD2两个信号。

压力输入信号(针脚B3相对于针脚B2，仅对M选项)

当液压功率限制激活，输入信号CMD2必须与外部液压系统的力传感器相连;大输入范围O~10VDC。

外部电位器输出电源(/P选项)

模拟参考信号可由一个(O1H型)或两个5H型)直接连接到放大器上的外部电位器产生，针脚C3和C4可输出土+5Vbc电源给这些电位器。输入参考信号可通过软件设置的大范围是±5VDc，以匹配电位器的输出信号。

使能输入信号(针脚D3相对于针脚D2)

使能输入信号可启动)停止输入到电磁铁的电流，而避免了插拔放大器的电源操作;这个功能主要用于因安全原因使阀停止工作时，而仍能保持串行通讯接口的连接和放大器其它功能处理工作状态。

启动放大器，针脚D3相对于针脚D2输入24VDc的电源。

状态输出信号(针脚D4相对于针脚D2)

状态输出信号显示放大器的故障状态（电磁铁短路或没有接，4-20mA输入电流参考信号电缆破裂)，它不受使能输入信号状态的影响:故障状态为oVDc，正常工作为24VDC。

当液压功率限制功能启用，状态输出信号可通过软件配置显示功率限制状态:没有启用OVoc或启用24VDc。

开l关输入信号(针脚C1...C4相对于地针脚B4)

模拟型放大器兼容性–默认12系列或更高版本

四个开/关数字输入信号(DI)可用来激活E-BM-AC和E-ME-AC模拟型放大器的兼容性。如果未连接数字输入信号，则放大器对应E-BM-AS11系列或更低版本

或

内部参考信号发生器–软件选择

当放大器配置内部参考信号发生模式时(见7.6节)，四个开/关输入信号(D)被用于从可用存储值中选择激活参考信号。如果四个开/关输入信号(D)未启动，可通过外部模拟参考信号命令放大器。数字信号的输入极性可定制:启动状态=24Voc默认设置

注释:DI3和DI4不适用于/P选项

4.8可能组合选项:

/12W,/12PW, /12CIW,/AW, /ACIW,/APW ,/CIW, /PW仅对05H型

/12I,/12P,/AI,/AP仅对01H和05H型

阀参数设置和编程工具

阀的功能参数和配置，易于通过Atos E-SW编程软件进行设置和优化，E-SW软件可通过RS232串行接口连接到数字放大器上。

对于现场总线型，当放大器通过总线接口连接到机器中央单元时，软件通过连接USB接口对阀进行参数设置。

根据放大器的选项，软件有以下不同版本:

E-sW-BASIC  支持:NP(USB) PS(Serial) IR(Infrared)

E-SW-FIELDBUS  支持:BC(CANopen) BP(PROFIBUS DP) EH(EtherCAT)

EW(POWERlink) El(EtherNet/IP)EP(PROFINET)

E-SW-*/PQ  支持:带SP,SF,SL复合控制的阀(如E-SW-BASIC/PQ)

警告:放大器RS232接口不是隔离的!

主要软件参数设置

以下是数字型放大器的主要设置和特性的简要描述。

增益

增益功能允许设定输出到电磁铁的大电流，与大输入参考信号下阀的大调整量对应。

这个功能可将放大器输出到电磁铁的大电流调节到比例阀电磁铁的额定电流，以使放大器和比例阀工作相匹配。当需要大输入信号而想降低阀大调节量时，调节增益也有用。

对于双电磁铁阀，两个不同的增益调节:增益A为正参考输入信号，增益B为负参考输入信号。

偏置和门限

比例阀的液压调节在切换状态下存在死区。

通过启用偏置功能，可补偿阀在死区内的调节间断。偏置功能即在参考输入信号的基础上叠加一个固定预设的偏置值(外部输入或内部产生)。

当参考输入信号值超过预先设定的放大器的门限值时，偏置功能被启用。偏置的设定允许校准到特定比例阀相匹配的放大器中的偏置电流。

门限的设定可用于避免在有电磁干扰模拟输入信号出现的场合，比例阀在零信号附近出现意外的液压调节:小的门限设置可降低阀的死区范围，大的门限设置则提高了对电磁干扰的防御能力。

如果内部参考信号发生器激活(见7.6节)，门限需要设置为0。

对于双电磁铁阀，可提供两个不同的偏置调节:正参考信号激活电磁铁S1的偏置A和负参考信号激活电磁铁S2的偏置B。

斜坡

斜坡发生器可将阶跃输入参考信号转换为随时间变化而增/减的平滑电流信号并输出到比例电磁铁。可根据需要设定不同的斜坡信号:

适用于任何参考信号变化的单斜坡信号

适用于输入参考信号增加和减小的双斜坡

适用于输入参考信号为正/负，增加/减小的四个斜坡信号

斜坡信号发生器适用于要求液压动作平稳以免机器发生颤动或震动的场合。

如果比例阀由闭环控制器驱动，斜坡可能导致产生不稳定的动作，这时可以通过软件操作来关闭这项功能(默认设置)。

颤振

颤振功能是供给电磁铁的电流进行高频调制以减小阀的液压调节滞环:在阀调节部件产生小的震动，但相当程度地降低了静摩擦。

颤振频率的设定范围为80到500Hz(默认设置为200Hz) 。

颤振频率设定过低虽可减小滞环，但也会降低调节的稳定性。有些应用可能导致震动和噪音:正确的设定取决于系统安装。

缺省的颤振设置是对大多数液压应用有效的设置。

线性度

线性度设置功能可以设置输入参考信号和供给电磁铁电流之间的比例关系。

线性度的功能对于在特定工况下要求阀线性调节的场合很有用处（例如大压力控制下保持特定的流量)。

内部信号发生器

内部产生参考信号值可通过软件进行选择。

在这种模式下，4个数字型输入信号到放大器(Dl1..DI4)，允许在不同的内部存储数据中选择要求的电磁铁电流参考信号:外部控制单元可通过4个数字型输入信号，简单地切换参考信号来管理复杂的机器配置文件。

数字型输入信号通过软件配置2个不同的参考信号选择模式:·

标准模式:

每个数字输入信号对应不同的值;内部存储多达4个不同的数据（当驱动两个单电磁铁阀时，使用E-BM-AS-PS-O5H放大器，为2+2个数据)。

二进制模式:

每个数字输入组合对应于不同的值;多达15个不同的内部值（当驱动两个单电磁铁阀时，使用E-BM-AS-PS-05H放大器，为3+3个数据)。

专用的斜坡时间值可以由软件设置成为每个可存储的参考值。

注释:所有输入参考信号(DI)设置为零，放大器由外部模拟型参考信号指令，也可选择内部参考发生器。

液压功率限制（/W选项，仅对放大器E-BM-AS-PS-05H)

带/W选项的E-BM-AS型电子放大器通过电子设置可限制阀的液压功率:

直动式和先导式流量控制阀

直动式和先导式方向控制阀+机械压力补偿器

带比例流量调节的变排量泵

放大器通过外部输入CMD1或内部发生器获得流量参考信号，安装在液压系统中的压力传感器必须和放大器的模拟输入CMD2连接。

当实际所需的液压功率pxQ(CMD2xCMD1)达到大的功率限制(p1xQ1)时，通过软件内部设定，自动降低阀的调节流量，反馈压力越高，阀的调节流量就越低。
