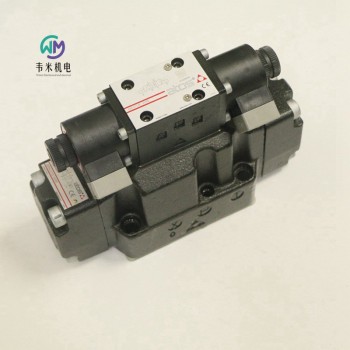

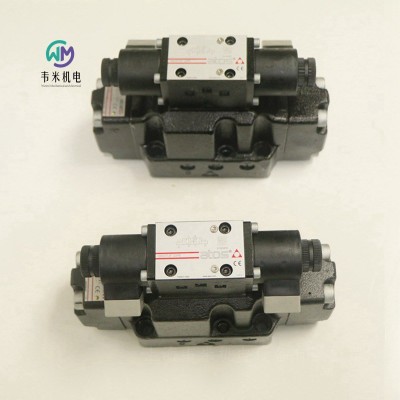

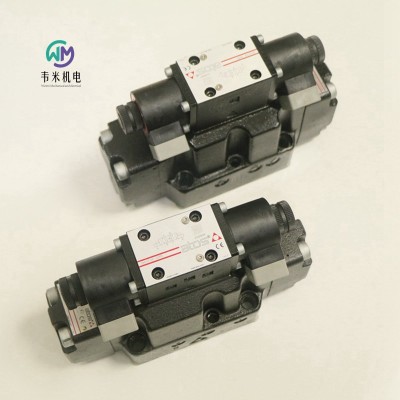

ATOS电液换向阀DPHI-2713 33/PE

ATOS电液换向阀DPHI-2713 33/PE，现货库存，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

意大利ATOS阿托斯电液换向阀

DPHE型电磁换向阀

先导式，滑阀型

滑阀型，先导式操作换向阀，可提供4/3,4/2,3/2通型。

它们由DHE型换向阀控制，配备高性能电磁铁用于直流或交流电源，符合北美cURus认证标准。

阀芯可互换，提供不同的液压机能。阀体铸造成型，内部流道大，压降小。安装界面:ISO 4401标准, ,16,25和32通径

流量:160,300,700,00l/min

压力:350bar

先导电磁阀:

E= DHE交流和直流电磁铁，高性能，电磁铁带，cURus认证

阀通径:

1 =

2= 16

4= 25

6 = 32

阀机能,

61=单电磁铁，中位加端位，弹簧对中

63=单电磁铁，2端位，弹簧偏置

67=单电磁铁，中位加端位，弹簧偏置

70=双电磁铁，2端位，不带弹簧

71=双电磁铁，3位，弹簧对中

75=双电磁铁，2端位，机械定位

主要特征安装位置 任意位置

安装面参数要求符合ISO 4401  可接受的粗糙度指标Ra≤0.8，推荐Ra0.4-平面度0.01/0

MTTFd 值符合EN ISO 13849标准  75年

环境温度范围  标准型= -30°℃ ~ +70°℃ /PE选项= -20℃ ~ +70℃ /BT选项= -40°C~ +70°c

储存温度范围  标准型= -30°C ~+80°℃ /PE选项=-20C ~ +80°C /BT选项= -40°C~ +80°C

表面防护

阀体:镀锌层黑色钝化

线圈:锌镍涂层(直流型)

塑封(交流型)

耐腐蚀性 盐雾试验(EN ISO 9227标准)>200h

遵守细则

CE认证低电压指令2014/35/EU

RoHs指令2011/65/EU，新版2015/863/EU

REACH规则(EC)n°19o7/2006

液压特性

工作压力  P,A,B口为350bar;T口直流电磁铁为2bar;交流电磁铁为160bar

流量  DPHE-1:160 lmin; DPHE-2:300 l/min; DPHE-4:700 I/min; DPHE-6:00 l/min。

电气特性

绝缘等级  符合欧洲ENISO 13732-1和EN ISO 4413标准，直流线圈表面温度为H（180℃)级，交流线圈表面温度为F(155℃)级

保护等级符合DIN EN 60529标准  IP65需正确安装插头

相对负载因子  0%

电压波动范围  ±%

选项

/A=电磁铁安装在主阀油口A端(仅对单电磁铁阀)。对标准型，电磁铁安装在油口B端。

/D=内泄(标准型机能为外泄)。

/E=外控（标准型机能为内控)。

/FV=带接近开关用于阀芯位置监测。

/R=先导压力发生器(P口压力为4bar-不适用于DPHE-1)/s=主阀芯行程调节装置(不适用于DPHE-1)。

/WP =带有橡胶帽保护的加长应急手动按钮。

警告：仅对T口压力低于50bar时选用应急手动按钮主阀芯开关控制装置可减少阀在工作时的液压冲击。

/H=调节主阀芯切换时间(控制从先导腔到主阀的流量)。

/H9=调节主阀芯切换时间(控制从主阀到先导腔的流量)。

/L1,/L2,/L3 =在先导阀A口和B口安装节流塞：L1 =0.8mm, L2 =1mm, L3=1.25mm/L9=(仅对DPHE-2和DPHE-4)先导阀P口安装节流塞。

建议先导压力高于2bar或主阀芯快速切换时减少液压冲击选用此选项

先导压力发生器(选项/R)

装置IR产生一个附加的压力降，以保证带内控的阀以及使用0,01,4,4/8,5,58,09,90,94,49型阀芯的阀正确操作时的小先导压力。当阀的压降低于小先导压力值时。

不同控制油/泄油选项的螺堵位置

取决于内部螺堵的位置，可以获取不同的先导泄油油路结构。更改先导/泄油结构仅需更换相应的螺堵。堵塞必须加螺纹密封胶270拧紧。

标准型阀是内控外泄的。

符合DIN 43650标准的电气插头-需单独订货

66=标准插头IP-65，适用于直接连接到电源上

667=同666，但带内置led信号灯。适用于电源电压为24AC或DC，1AC或DC，22OAC或DC

669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC 1V和230V - Imax 1A)

E-SD =可消除电磁铁断电时的电磁干扰的电子插头

密封和液压油

密封,推荐油液温度

NBR密封(标准型)= -20℃ ~ +80°℃,对HFC液压油=-20°C ~ +50°C

FKM密封(V/PE选项)=-20°C ~ +80°C

HNBR密封(/BT选项)=-40C ~ +60°℃,对HFC 液压油= -40C~+50°℃

推荐粘度  15~0mm2s-大允许范围2.8~500mm2/s

油液高清洁度  ISO 4406标准，20/18/15 NAS 1638 9级

油液种类 适合密封类型 种类 参考标准

矿物油 NBR,FKM，HNBR HL,HLP,HLPD,HVLP,HVLPD DIN 51524

不含水抗燃油液 FKM HFDU,HFDR ISO 12922

含水抗燃油液 NBR,HNBR HFC ISO 12922

安装底板

阀型号  安装板型号  油口位置  油口尺寸  沉孔尺寸φ{mm}  重量kg

DPHE-1  BA-428  油口A,B,P,T,X,Y均在下面  G 3/4"  G1/4"  36.5  21.5  5.6kg

DPHE-1  BA-434  油口P,T,X,Y在下面，A,B在侧面  G3/4"  G1/4"  36.5  21.5  5.5kg

DPHE-2  BA-418  油口AB,P,T,X,Y均在下面  G3/4"  G1/4"  36.5  21.5  3.5kg

DPHE-2  BA-518  油口A,B,P,T,X,Y均在下面  1"  G1/4"  46  21.5  8kg

DPHE-2  BA-519  油口P,T,X,Y在下面，A,B在侧面  G1"  G1/4"  46  21.5  8kg

DPHE-4  BA-508  油口A,B,P,T,X,Y均在下面  G1"  G1/4"  46  21.5  7kg

DPHE-4  BA-509  油口P,T,X,Y在下面，A,B在侧面  G1"  G1/4" 46  21.5  12.5kg

DPHE-6  BA-708  油口A,B,P,T,X,Y均在下面  G 11/2"  G1/4"  63.5  21.5  17kg

意大利ATOS阿托斯电液换向阀订货型号：

DPHI-1713/DH 50

DPHI-2713 33/PE

DPHI-2713/DH-X 24DC 40

DPHI-2631/2/DH-X 24DC 40

DPHI-2631/2-X 24DC 40

DPHI-3711/WP 55

意大利ATOS阿托斯电磁阀

DHI型电磁换向阀

直动式,ISO 4401标准，06通径

滑阀型，两位或三位，直动式，带北美认证标准cURus电磁铁。

电磁铁组成部分:

湿式法兰芯管，直流和交流通用，带手动应急按钮。

直流线圈之间和交流线圈之间，无需工具易于替换。

标准型线圈保护等级为IP65，可选的线圈保护等级为IP67，带AMPJunior Timer插头或加长引线插头。

有多种可互换阀芯。

腔型阀体壳体铸造成型，内部流道更大。

安装界面: ISO 4401标准，06通径

流量: 60l/min

压力:350bar

阀机能

61=单电磁铁,中位加端位，弹簧对中

63=单电磁铁，2端位，弹簧偏置

67=单电磁铁，中位加端位，弹簧偏置

70=双电磁铁，2端位，无弹簧

71=双电磁铁，3位，弹簧对中

75=双电磁铁，2端位，机械定位

77=双电磁铁，中位加端位，无弹簧

主要特征，密封和油液

安装位置  除脉冲操作时的-*70(无弹簧)型阀必须水平安装外，其余任意位置

安装面参数要求  粗糙度指标Ra0.4,平面度0.01/10o (Iso 1101标准)

MTTFd值符合EN ISO 13849标准  150年

环境温度  标准型=-30C ~+70℃;/PE选项=-20C ~+70℃;/BT选项=-40℃~ +70℃

密封,推荐油液温度

NBR密封(标准型)= -20°℃ ~ +60°C,对HFC液压油=-20°C ~ +50°℃

FKM密封(/PE选项)=-20°C ~ +80℃

HNBR密封(/BT选项)= -40°C~+60°℃,对HFC液压油= -40°C~+50°C

推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s

油液清洁度  ISO 4406标准21/19/16 NAS 1638 10级,安装过滤精度为25yum的进油过滤器,(B10≥75推荐值)

液压油 密封类型 类别 参考标准

矿物油 NBR,FKM,HNBR HL,HLP,HLPD,HVLP,HVLPD DIN 51524

不含水抗燃油液 FKM HFDU,HFDR ISO 12922

含水抗燃油液 NBR,HNBR HFC ISO 12922

工作压力 P,A,B口: 350 barT口:120 bar

流量 60 lmin

线圈特征

绝缘等级 符合欧洲EN ISO 13732-1和EN ISO 4413标准，线圈表面温度为H( 180℃)级

保护等级符合DIN EN 60529标准 IP65(带666,667,669插头或E-SD正确安装)

相对负载因子 100%

电压波动范围 ±10%

认证标准 cURus

备注

选项

A=电磁铁安装在油口B端(仅对单电磁铁阀)。对标准型，电磁铁安装在油口A端。

WP=带用橡胶帽保护的应急手动按钮。

警告：公手动应急按钮仅在T口压力低于50bar时才可以操作。

WPD/H =带机械定位的手动应急按钮，需单独订货；

FIl, FV = 带接近式或感应式位置开关用于监测阀芯位置；

MV, MO =带辅助手柄位置垂直(MV) 或水平(MO。

DIN 43650的电气电子插头型号，需单独订货

666=标准型插头符合IP-65保护等级，适用于直接连接在电源上。

667=同666，但内置信号指示灯

669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC 110V和230V-lmax 1A)

E-SD = 可消除电磁铁断电时的电磁干扰的电子插头

特殊类型阀芯

0和3阀芯也有0/1和3/1型。此时，中位回油将受限制。

1,4,5和58阀芯也有1/1,4/8,5/1和58/1型。它们都具有特殊的形状，以减少切换时液压冲击。

1,3,8和1/2阀芯也有1P,3P,8P和1/2P，可限制阀芯的内泄漏。

1/9型阀芯在不得电时封闭油口，同时避免由于内泄造成A口和B口增压。

其它类型阀芯也可按要求供货。

工作极限-基于50℃时，ISO VG46液压油测得

曲线是在热的电磁铁、供电电压低值(Vnom-10%）时获得。工作曲线是指阀内流量均衡的情况，即P→A和B→T的流量相等。若流量不均衡或阀有控制切换时间装置时，工作范围相应减少。

节流插件（需单独订货)

当应用于特殊应用场合时，阀的P.A.B口必须安装节流插件，如有长软管或有蓄能器存在的场合，当阀切换时瞬间峰值超过大工作极限时。

意大利ATOS阿托斯电磁阀订货型号：

DHI-0711 23

DHI-0713 23

DHI-0713 23/PE

DHI-0713P/WP 23/PE

DHI-0714 23

DHI-0631/2 23/PE

DHI-0631/2/A 23

DHI-0631/2/WP 23

DHI-0631/2P 23 24VDC

DHI-0631/2P/AWP 24 24VDC

DHI-0639/O 23 24VDC

SDHI-0710 23

SDHI-0713 23

SDHI-0631/2 23

DHI-0631/2/FI/NC-X 24DC 27

ATOS电液换向阀DPHI-2713 33/PE
