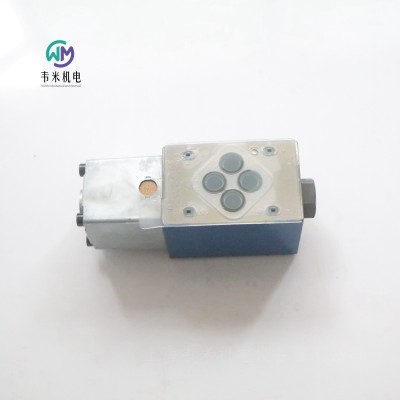

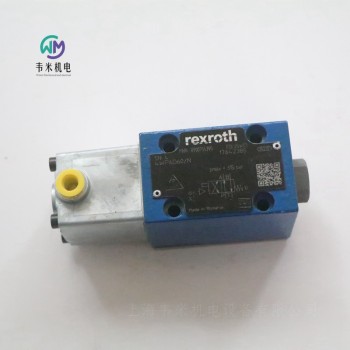

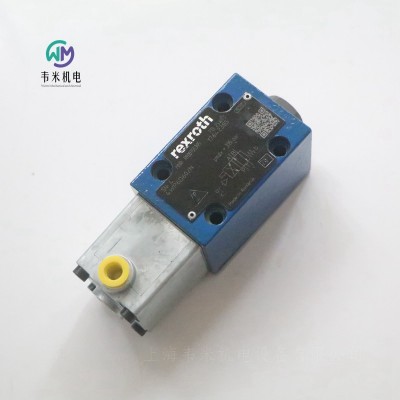

力士乐液压阀4WP6D60/N

力士乐液压阀4WP6D60/N，现货库存，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH液压方向短管阀 4WP6D6X/N

R900755395 4WP6D60/N

公称尺寸 6，符号 D，气动操作

液压  阀门  方向阀  换向阀  液压方向短管阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向。

滑阀

直动

连接图 ISO 4401-03-02-0-05

产品系列 WH,P.6

工作压力. [bar] 315

体积流量 [l/min] 60

活塞符号 符号 D

连接类型 底板安装

标称尺寸 6

驱动类型 通过气动致动

连接数 4

开关位置数 2

电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封件 NBR

重量 [kg] 1.22

力士乐REXROTH带液压油操作的三位四通、二位四通和二位三通方向阀

WP 6

规格 6

组件系列 6X

大工作压力 315 bar

大流量 60 l/min

大先导压力  10bar

先导流量  4.24cm³

油温度范围  -20 … +80℃

粘度范围  2.8 … 500mm²/s

大切换频率  2Hz

直动式方向滑阀

操作方法：气动

油口安装面符合 DIN 24340 形式 A（不带孔）

油口安装面符合 ISO 4401-03-02-0-05（带孔）

有关底板，请参阅样本 45052（单独订购）

位置感应开关和接近传感器（无触点）

一般信息

WP 型号的阀门是通过液压方式启动的方向滑阀。这些阀控制流体的启动、停止和方向。

方向阀的基本构成为壳体、一个或两个操作元件（气动驱动液压缸）、控制阀芯以及一个或两个复位弹簧。控制油口径向放置。

断电时，复位弹簧会将控制阀芯固定在中心位置或初始位置（脉冲阀芯除外）。

控制阀芯通过操作元件的方式移动到所需阀芯位置。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。

它插入到方向阀的通道 P 中。

不带弹簧复位，带器，

型号..OF/..

气动操作的方向阀也可作为带器的双阀芯位置阀使用。如果使用了带器的操作元件，则每个阀芯位置均可锁定。

不带弹簧复位，

型号 ..O/..

如果使用不带复位弹簧以及不带器的操作元件，则在断电状态下阀芯位置不确定。

位置感应开关型号 QM：电气连接

通过带连接螺纹 M12 x 1 的 4 极连接插头（单独订购）实现电气连接。

连接电压（直流电压）  24V

电压公差（连接电压）  +30 %/-15 %

允许剩余纹波  ≤ 10%

大负载能力  400mA

德国力士乐REXROTH液压换向阀订货号和型号：

R900755395 4WP6D60/N

R900752415 4WP6E6X/

R901133622 4WP6EA6X/

力士乐REXROTH液压元件：

力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。

力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。

力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。

力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。

力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块

力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。

力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。

力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。

力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。

力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。

力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH齿轮泵 AZPF-11-019RCB20MB

0510625013 AZPF-11-019RCB20MB

19 cm^3/转 , 右转, 锥体 1:5, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈

外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。

使用寿命长

用于高负载的滑动轴承

端口连接：法兰连接或螺纹连接

传动轴符合ISO或SAE以及客户特定的解决方案

基于大批量生产的始终如一的高质量

流量 [l/min] 47.1

排量 [cm³/rev] 19

间歇性压力 [bar] 230

功能 [rpm] 2480

驱动轴 锥体 1:5

旋转方向 右转

前端盖 矩形法兰直径 80 mm

材料 铝

噪音水平 标准噪声等级

外啮合齿轮单元 外啮合齿轮单元

功能 泵

类型 类型 F (4 ... 28 cm^3/转)

系列 轴直径 18

版本 磷化处理，销定位

油口 螺纹 UN-2B SAE O 型圈

密封元件 NBR

后端盖 标准

重量 [kg] 3.9

力士乐REXROTH泵设计为一种解决方案，其中产品相互兼容，以便能够为我们的客户提供全面的产品系列。液压泵系列包括轴向柱塞泵、外齿轮泵、内齿轮泵、摆线泵、叶片泵、径向柱塞泵和电动液压泵。

力士乐REXROTH齿轮泵 AZPF-12-004RCB20MB

0510225027

4 cm^3/转, 右转, 锥体 1:5, 矩形法兰直径 80 mm, 方形法兰 DIN 3901/3902

外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。

基于大批量生产的始终如一的高质量

传动轴符合ISO或SAE以及客户特定的解决方案

端口连接：法兰连接或螺纹连接

用于高负载的滑动轴承

使用寿命长

流量 [l/min] 16.0

排量 [cm³/rev] 4

间歇性压力 [bar] 280

转速 [rpm] 4000

驱动轴 锥体 1:5

旋转方向 右转

前端盖 矩形法兰直径 80 mm

材料 铝

噪音水平 标准噪声等级

外啮合齿轮单元 外啮合齿轮单元

功能 泵

类型 类型 F (4 ... 28 cm^3/转)

轴直径 Ø 18mm

版本 防锈蚀，销连接

油口 方形法兰 DIN 3901/3902

密封元件 NBR

后端盖 标准

特殊款式 与标准目录的偏差，请参见图纸

重量 [kg] 3.2

力士乐REXROTH泵设计为一种解决方案，其中产品相互兼容，以便能够为我们的客户提供全面的产品系列。液压泵系列包括轴向柱塞泵、外齿轮泵、内齿轮泵、摆线泵、叶片泵、径向柱塞泵和电动液压泵。

力士乐REXROTH齿轮泵 AZPF-11-008RAB01MB

0510425044

4 cm^3/转, 右转, 锥体 1:5, 矩形法兰直径 80 mm, 方形法兰 DIN 3901/3902

外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。

基于大批量生产的始终如一的高质量

传动轴符合ISO或SAE以及客户特定的解决方案

端口连接：法兰连接或螺纹连接

用于高负载的滑动轴承

使用寿命长

流量 [l/min] 32.0

排量 [cm³/rev] 8

间歇性压力 [bar] 210

转速 [rpm] 4000

驱动轴 圆柱式 ISO 直径 18 mm

旋转方向 右转

前端盖 矩形法兰直径 80 mm

材料 铝

噪音水平 标准噪声等级

外啮合齿轮单元 外啮合齿轮单元

功能 泵

类型 类型 F (4 ... 28 cm^3/转)

轴直径 Ø 18mm

表面处理 磷化处理，销定位

油口 螺纹 UN-2B SAE O 型圈

密封元件 NBR

后端盖 标准

重量 [kg] 3.2

力士乐REXROTH齿轮泵 AZPF-22-022RCB20MB

0510725043

22.5 cm^3/转, 右转, 锥体 1:5, 矩形法兰直径 80 mm, 方形法兰 DIN 3901/3902

外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。

用于高负载的滑动轴承

传动轴符合ISO或SAE以及客户特定的解决方案

基于大批量生产的始终如一的高质量

端口连接：法兰连接或螺纹连接

使用寿命长

流量 [l/min] 67.5

排量 [cm³/rev] 22.5

间歇性压力 [bar] 230

功能 [rpm] 3000

驱动轴 锥体 1:5

旋转方向 右转

前端盖 矩形法兰直径 80 mm

材料 铝

噪音水平 标准噪声等级

外啮合齿轮单元 外啮合齿轮单元

功能 泵

类型 类型 F (4 ... 28 cm^3/转)

系列 轴直径 Ø 20mm

版本 防锈蚀，销连接

油口 方形法兰 DIN 3901/3902

密封元件 NBR

后端盖 标准

重量 [kg] 4.276

力士乐REXROTH外啮合齿轮泵 高性能

AZPN

平台 N

固定排量

规格 20 … 36

连续压力达 250 bar

间歇压力达 280 bar

大量生产情况下，也能保持恒定的高品质

使用寿命长

采用滑动轴承，适合重负荷应用

驱动轴符合 ISO 或 SAE 标准，以及客户解决方案

管路油口：连接法兰或螺纹

可以实现多台泵的组合

基本信息

外啮合齿轮泵的主要作用是将机械能（扭矩和转速）转变成液压能（流量和压力）。为了减少热损失，力士乐的外啮合齿轮装置提供了非常高的效率。这种高效率是通过与压力相关的间隙密封以及高精密的制造技术实现的。

力士乐外啮合齿轮泵有四种机座大小：平台 B、F、N 和 G。在一个平台中通过不同的齿轮宽度实现不同排量。这些泵有标准，高性能，SILENCE和SILENCE PLUS版本。通过各种法兰，轴，阀组件和多个泵组合，可以创建更多的设计变体。

结构款式

外啮合齿轮泵主要由安装在轴承衬套中的齿轮对以及带有前盖和端盖的壳体组成。

通常用轴密封件密封的传动轴穿过前盖。轴承力由滑动轴承吸收。它们专为高压而设计，具有出色的紧急运行性能-尤其是在低速情况下。

齿轮有12个齿。这使流速脉动和噪音辐射保持较低。压力室的密封件取决于工作压力。这样可实现高效率。在齿腔中产生的工作压力在特别设计的压力场中被导向轴承衬套的外部，从而将它们紧紧地压在齿轮上。施加的压力场受到特殊密封件的限制。通过根据压力在齿轮和壳体之间设置的小间隙来确保齿轮到壳体的圆周上的密封件。

力士乐REXROTH外啮合齿轮泵 高性能

AZPG

平台 G

固定排量

规格 22 … 100

连续压力达 250 bar

间歇压力达 280 bar

大量生产情况下，也能保持恒定的高品质

使用寿命长

采用滑动轴承，适合重负荷应用

驱动轴符合 ISO 或 SAE 标准，以及客户解决方案

管路油口：连接法兰或螺纹

可以实现多台泵的组合

基本信息

外啮合齿轮泵的主要作用是将机械能（扭矩和转速）转变成液压能（流量和压力）。为了减少热损失，力士乐的外啮合齿轮装置提供了非常高的效率。这种高效率是通过与压力相关的间隙密封以及高精密的制造技术实现的。

力士乐外啮合齿轮泵有四种机座大小：平台 B、F、N 和 G。在一个平台中通过不同的齿轮宽度实现不同排量。这些泵有标准，高性能，SILENCE和SILENCE PLUS版本。通过各种法兰，轴，阀组件和多个泵组合，可以创建更多的设计变体。

结构款式

外啮合齿轮泵主要由安装在轴承衬套中的齿轮对以及带有前盖和端盖的壳体组成。

通常用轴密封件密封的传动轴穿过前盖。轴承力由滑动轴承吸收。它们专为高压而设计，具有出色的紧急运行性能-尤其是在低速情况下。

齿轮有12个齿。这使流速脉动和噪音辐射保持较低。压力室的密封件取决于工作压力。这样可实现高效率。在齿腔中产生的工作压力在特别设计的压力场中被导向轴承衬套的外部，从而将它们紧紧地压在齿轮上。施加的压力场受到特殊密封件的限制。通过根据压力在齿轮和壳体之间设置的小间隙来确保齿轮到壳体的圆周上的密封件。

德国力士乐REXROTH外啮合齿轮泵订货号和型号：

0510725167 AZPG-22-032RCB20MB

0510725166 AZPG-22-028RCB20MB

0510725170 AZPG-22-045RCB20MB

力士乐REXROTH齿轮泵

0510725165 AZPG-22-025RCB20MB

25 cm^3/转, 右转, 锥体 1:5, 矩形法兰，直径 105 mm, 用于螺纹接头 ISO8434-1 的方形法兰

液压泵，外啮合齿轮泵，液压齿轮泵

外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。

基于大批量生产的始终如一的高质量

根据ISO或SAE和客户特定解决方案的传动轴

使用寿命长

高负载滑动轴承

端口连接：法兰连接或螺纹连接

产品属性

流量[l/min] 75

标称尺寸[cm³/rev] 25

间歇压力[bar] 280

转速[rpm] 3000

传动轴 圆锥1:5

旋转方向 顺时针旋转

前盖 矩形法兰Ø105 mm

外壳材料 铝

噪音水平 标准噪声级

产品中心 外齿轮装置

功能 泵

模型 G型（22.5…56立方厘米/转）

系列 轴承直径Ø18mm

版本 耐腐蚀，固定

端口连接 用于安装ISO8434-1的矩形法兰

密封材料 NBR

后盖 标准

重量[kg] 9.7

力士乐REXROTH齿轮泵

0510825015 AZPG-22-050RAX07KB-S0303

50 cm^3/转, 右转, 圆柱式\nISO 直径 25 mm, 特殊款式, 矩形法兰 SAE 米制螺纹

液压泵，外啮合齿轮泵，液压齿轮泵

外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。

基于大批量生产的始终如一的高质量

根据ISO或SAE和客户特定解决方案的传动轴

使用寿命长

高负载滑动轴承

端口连接：法兰连接或螺纹连接

产品属性

流量[l/min] 130

标称尺寸[cm³/rev] 50

间歇压力[bar] 250

转速[rpm] 2600

传动轴 圆柱形ISOØ25毫米

旋转方向 顺时针旋转

前盖 非标准版本

外壳材料 铝

噪音水平 标准噪声级

产品中心 外齿轮装置

功能 泵

模型 G型（22.5…56立方厘米/转）

系列 轴承直径Ø18mm

版本 耐腐蚀，固定

端口连接 矩形法兰SAE公制螺纹

密封材料 丁腈橡胶、氟橡胶中的WDR

后盖 标准

重量[kg] 14.1
