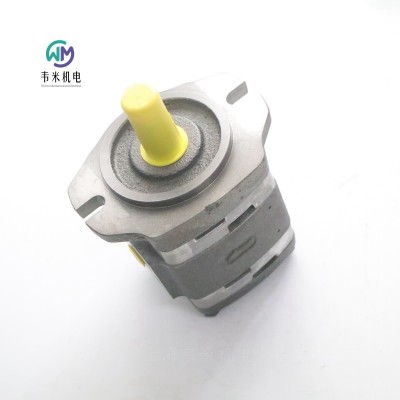

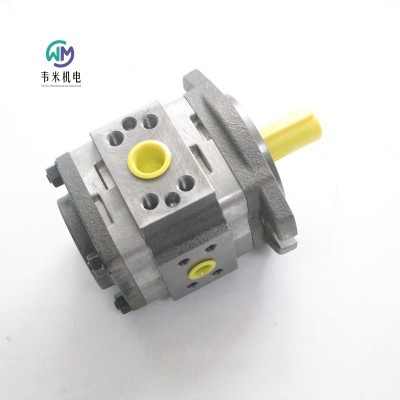

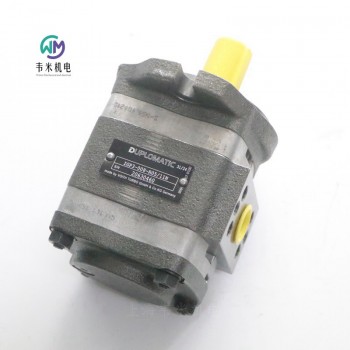

DUPLOMATIC齿轮泵IGP3-008-R05/11N

DUPLOMATIC齿轮泵IGP3-008-R05/11N，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

迪普马DUPLOMATIC内啮合齿轮泵IGP

-IGP内啮合齿轮泵分为五种规格，每种规格包含一系列不同的排量。

-由于和工作压力成比例的径向和轴向补偿，以及低工作噪音，IGP泵性能。

-优化的载荷分配以及特殊的耐磨轴承，使得泵能够在高压下持续工作，且延长了泵的工作寿命。

-IGP泵也可以多联泵形式供应，通过组合实现多种流量。

技术参数

IGP泵规格： 3；4；5；6；7

排量范围：3,6-10,2cm3/rev；13,3-32,6cm3/rev,7；33,1 - 64,9cm3/rev；64,1 - 126,2cm3/rev；125,8 - 251,7cm3/rev；

流量范围 (1500 rpm时)：5,4 - 15,3l/min；19,9 - 48,9l/min；49,6 - 97,3l/min；96,1 - 189,3l/min；188,7 - 377,5l/min；

旋转方向：顺时针或者逆时针(从轴端观察)

液压连接：法兰接头SAE J518 c

安装形式：法兰 SAE J744 c

重量（单泵）：4-4.8kg；8.6-11kg；15.5-18.7kg；29.2-35kg；46.5-59kg；

环境温度范围：-10/+60℃

油液温度范围：-10/+80℃

推荐油液粘度：25-100cSt

液压油类型

使用带防沫剂和抗氧化剂的矿物基液压油。

液压油粘度：

液压油工作粘度必须在以下范围内：

小粘度 10 cSt 油液高工作温度80 °C下

佳粘度 25 - 100 cSt 油液处于油箱中的工作温度下

大粘度 2000 cSt 于泵启动阶段

选择油液时，必须确保在工作温度下，液压油实际粘度在上述范围内。

意大利迪普马DUPLOMATIC内啮合齿轮泵订货型号：

IGP3-003/R01/10

IGP3-003-R05/11N

IGP3-006-R01/10

IGP3-006-R05/11N

IGP3-008-R01/10

IGP3-008-R05/11N

IGP4-013/R01/10

IGP4-013-R05/11N

IGP4-016-R05/11N

IGP4-032/R05/11N

IGP5-040-R01/10

IGP5-050-R05/11N

IGP6-080-R01/10

IGP7-160-R15/11N

IGP66-064/064-R05/11N

IGP43-025/003-R05/11N

迪普马DUPLOMATIC比例压力阀

PRE3

先导式比例压力阀

序列号 12

板式安装

ISO 4401-03 (CETOP 03)

大工作压力 350 bar

大流量 40 l/min

工作原理

先导式比例压力控制阀PRE3，安装面尺寸符合ISO 4401(CETOP RP 121H)标准。

该阀适用于调节液压回路的压力。

该阀可通过电流控制供给单元直接控制，或者和外部电气控制一起进行组合控制，从而充分发挥阀的性能。

压力调节与电磁铁电流输入成比例。

可提供四种压力控制范围，高至350bar。

技术参数

(采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

大工作压力：

-P口  350bar

-T口  2bar

小流量  2l/min

大流量  40l/min

滞环 (PWM 200 Hz)  % of p nom   < 5%

重复精度 % of p nom   < ±1,5%

环境温度范围  -20 / +60°C

油液温度范围  -20 / +80°C

油液粘度范围  10 - 400cSt

油液允许的高污染度 根据 ISO 4406:1999 等级 18/16/13

推荐油液粘度  25cSt

重量3.5kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封（代号N）。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。

当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

电气特性

比例电磁铁

比例电磁铁由两部分组成：铁芯和线圈。

铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。

线圈通过锁紧螺母安装在铁芯上，并且根据安装空间，可作360°旋转。

额定电压  24VDC  12  24

阻抗 (20°C时)  Ω  3.66  17.6

大电流  A  1.88  0.86

负载率  100%

电磁兼容性(EMC)  根据2004/108/CE

防护：绝缘等级(CEI EN 60529)  IP 65

防护等级：

线圈绝缘 (VDE 0580)  H级

浸透  F级

阶跃响应 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。

表中所列的典型阶跃响应时间，是压力范围至140 bar的阀在输入流量为Q = 10 l/min的条件下测得。

安装

我们建议将PRE3阀水平安装，或者电磁铁朝下竖直安装。如果阀垂直安装且电磁铁朝上，相较于图表2中所示的值，必须考虑小控制压力发生变化的可能性。

请确保液压回路中没有空气。在一些特殊应用中，必须通过使用电磁铁铁芯中适当的排气螺栓，排出铁芯中夹带的空气。确保电磁铁铁芯总是被油液浸没(见第7节)。在操作的后，确保正确拧紧排气螺栓。

将阀的T口与油箱直接连接。控制压力值必须加上T口检测到的任何背压值。在正常操作条件下，T口允许的大背压是2 bar。

阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。

意大利迪普马DUPLOMATIC比例压力阀订货型号：

PRE3-070/10V-D24K1

PRE3-140/20N-D24K1

PRE3-350/10V-D24K1

PRE3-350/20V-D24K1

PRE3-350/20N-D24K1

迪普马DUPLOMATIC先导式比例溢流阀PRE

板式安装

大工作压力 350 bar

-先导式比例溢流阀PRE*，安装面尺寸符合ISO 6264标准(CETOP RP 121H)。 -该系列阀通常用于控制液压回路的压力，即使设定接近标定值，也能够使用泵的全流量。

-其两级设计和宽大流道确保压降减小，从而提高系统的能耗性能。

-压力调节与电磁铁电流输入成比例。

-该阀可以通过电流控制供给单元直接控制，或者和外部电气控制一起进行组合控制，从而充分发挥阀的性能。 -该系列阀安装了手动溢流阀，其出厂设定≥15%压力控制范围内的大值。

-该系列阀可以提供三种规格，大流量至500 l/min，以及四种压力控制范围，高至350 bar。

技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

类型  PRE10  PRE25  PRE32

大工作压力：350bar

大流量 200l/min  400l/min  500l/min

滞环 % of p nom < 5%

重复精度 % of p nom < ±1,5%

环境温度范围  -20 / +60°C

油液温度范围  -20 / +80°C

油液粘度范围  10 - 400cSt

油液允许的高污染度 根据 ISO 4406:1999 等级 18/16/13

推荐油液粘度  25cSt

重量：5kg  5.8kg  8kg

 液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密 封（代号N。对于HFDR 油液，则使用FPM 密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

比例电磁铁

比例电磁铁由两部分组成：铁芯和线圈。

铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。

线圈通过锁紧螺母安装在铁芯上，并且根据安装空间，可作360°旋转。

阶跃响应

阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。

阶跃响应参考信号  0→100%  100→0%

阶跃响应时间  120ms  90ms

安装

我们建议将PRE*阀水平安装，或者电磁铁朝下竖直安装。如果阀垂直安装且电磁铁朝上，须考虑小控制压力发生变化的可能性。

请确保液压回路中没有空气。在一些特殊应用中，必须通过使用电磁铁铁芯中适当的排气螺栓，排出铁芯中所夹带的空气。 在操作的后，确保正确拧紧排气螺栓。

将阀的T口与油箱直接连接。控制压力值必须加上T口检测到的任何背压值。在正常操作条件下，T口允许的大背压是2 bar。

阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于0.01/100。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。

电气控制单元

EDC-112  24V DC电磁铁  插头式

EDC-142  12V DC电磁铁  插头式

EDM-M112  24V DC电磁铁 DIN EN 50022导轨式

EDM-M142  12V DC电磁铁  DIN EN 50022导轨式

UEIK-11  24V DC电磁铁  欧洲式

安装板

类型  PRE10  PRE25  PRE32

安装版型号 PMRQ3-AI4G底部油口  PMRQ5-AI5G底部油口  PMRQ7-AI7G底部油口

P, T油口尺寸 P: 1/2” BSP；T: 3/4” BSP  、1” BSP、1” ¼ BSP

X 油口尺寸 1/4” BSP  1/4” BSP  1/4” BSP

迪普马DUPLOMATIC先导式比例溢流阀型号：

PRE10-070/10N-D24K1

PRE10-140/10N-D24K1

PRE10-210/10N-D24K1

PRE10-350/10N-D24K1

PRE10-070/10V-D24K1

PRE10-140/10V-D24K1

PRE10-210/10V-D24K1

PRE10-350/10V-D24K1

PRE10-070/20N-D24K1

PRE10-140/20N-D24K1

PRE10-210/20N-D24K1

PRE10-350/20N-D24K1

PRE10-070/20V-D24K1

PRE10-140/20V-D24K1

PRE10-210/20V-D24K1

PRE10-350/20V-D24K1

PRE25-350/10N-D24K1

PRE25-350/20N-D24K1

PRE25G-140/11N-E0K11/B

PRED3-070/10N-D24K1

PDE3-070/10N-D24K1

意大利迪普马DUPLOMATIC比例流量阀

RPCER1

直动式比例流量阀

带阀芯位置反馈

序列号 52

板式安装

ISO 6263-03 (CETOP 03)

工作压力 250 bar

工作原理

— RPCER1型阀是一种带压力和温度补偿的二通型比例流量阀，其安装面尺寸符合ISO 6263 (CETOP RP121H) 标准。

— 节流阀的位置反馈调节大大减小了阀的滞环，并且提高了阀的重复性。

— 该阀通常用于调节液压回路各分支的流量或控制液压执行机构的速度。

— 该阀流量可连续调节，与电子控制单元的输入信号成比例。

— 该阀可提供5种工作流量范围，可达 25l/min。

技术参数

（采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得）

工作压力  250bar

A和B口之间的压差Δp  10bar

控制流量  1,5l/min - 4l/min - 8l/min - 16l/min - 25l/min

控制流量（对于1和 4 l/min）  0,025l/min

反向自由流动流量  40l/min

滞环 % Q max < 2,5%

重复精度 % Q max < ±1%

环境温度范围  -10 / +50°C

油液温度范围  -20 / +80°C

油液粘度范围  10 - 400cSt

油液允许的污染等级  根据 ISO 4406:1999 等级 18/16/13 （等级17/15/12用于流量< 0,5 l/min)

推荐油液粘度  25cSt

重量  2.2kg

压力补偿

该阀内有两个串接的节流口。第一个节流口的开口度大小由比例电磁铁调节；第二个节流口由第一个节流口的上游和下游压力进行控制，从而始终保持可调节流口前后的压差恒定。在这种情况下，即使阀的进出口腔压力发生变化，阀的流量值仍保持恒定，且误差在控制流量的± 2%范围内。

热补偿

该阀的热补偿功能是通过采用流道限制的原理来实现的，因此，油液粘度的变化不会对流量产生显著的影响。

在控制流量小于0.5L/min且温差在30 °C时，流量变化约为设定值的13%。

在更大流量情况时，在上述相同温差条件下，流量变化小于设定值的4%。

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。

当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

电气特性

比例电磁铁

比例电磁铁由两部分组成：铁芯和线圈。

铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至值，从而减小滞环。

与LVDT传感器相连的衔铁，将位置状态传递给电子控制单元。

额定电压  24VDC

阻抗(20°C时)   17.6Ω

电流  0.86A

负载率 100%

电磁兼容性(EMC)  根据2004/108/CE

保护等级

绝缘保护(CEI EN 60529) IP65

位置传感器

带反馈控制的RPCER1型阀，采用了带放大信号的LVDT型位置传感器，能够精确控制限流器和设置流量，从而提高重复精度，并减小滞环。

传感器安装在比例电磁铁上，且与比例电磁铁同轴，插头可以360°布置。

传感器能够防止电源线路的极性反转。

阶跃响应 (在油温50°C，油液粘度36 cSt条件下测得)

阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。

安装

在不影响正确操作的条件下，RPCER1阀可在任意方向安装。

请确保液压回路中没有空气。

阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的值，则阀和安装面之间很容易发生油液泄露。

意大利迪普马DUPLOMATIC比例流量阀订货型号：

RPCER1-1/C-54-24/V

RPCER1-4/C/54-24

RPCER1-8/C/54-24

迪普马DUPLOMATIC充液阀

夹板式安装

高工作压力 350 bar

-液控先导阀CFP专门为液压压力机设计，允许压力机油缸在快速上升和下降的行程中，迅速充满和释放油液。

-此阀为“夹心式”安装，可直接安装在吸油法兰(与油箱连接)和油缸之间。

-可提供和X先导油口相连接的预打开装置，从而允许液压缸上升行程开始前油路泄压。

-CFP阀可提供7种不同的规格，大流量可达2500l/min。

技术参数

阀参数 CFP-S032 CFP-S040 CFP-S050 CFP-S063 CFP-S080 CFP-S100 CFP-S125

公称尺寸DN-32 DN-40 DN-50 DN-63 DN-80 DN-100 DN-125

大流量 (压差 ∆p =0,3 bar和油液粘度36cSt 时) 160l/min 250l/min 400l/min 600l/min 1000l/min 1600l/min 2500l/min

大压力：

油口 P 和 B  350bar

油口 X  100bar

油口 A  16bar

重量  1.2kg  1.7kg  2.5kg  3.5kg  5.2kg  12kg  20kg

环境温度范围  –20 / +50°C

油液温度范围  –20 / +80°C

油液粘度范围  10-400cSt

推荐油液粘度  25cSt

油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15

液压油

使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液，使用FPM 密封（代号V）。当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。

意大利迪普马DUPLOMATIC充液阀订货型号：

CFP-S032/0/10N

CFP-S040/0/10N

CFP-S050/0/10N

CFP-S063/0/10N

CFP-S080/0/10N

CFP-S100/0/10N

CFP-S125/0/10N

迪普马DUPLOMATIC压力传感器PTH系列

高工作压力 40 - 100 - 250 - 400 bar

使用说明

该系列压力传感器主要应用于工业应用领域和移动机械上。

该传感器的主要特性是能够在恶劣工作条件下保证功能的稳定性，尤其是在能够适应的油液工作温度范围方面，可从低-40°C到高+120°C。

该传感器是基于受力-应变原理设计，利用SMT技术提供电路电源，确保其具有较高稳定性以及抗波动和抗外界机械压力影响的能力。

与油液接触的每一组件都是不锈钢材质， 整个压力传感器均可防油。

带DIN型连接插头的传感器电气连接防护等级为IP65，而带M12型连接插头的传感器等级可达IP67。

该系列传感器可提供电流输出信号4 - 20 mA或者电压输出信号0 - 10 V，同时具有反向极性保护。

从40bar到400 bar，该系列传感器可提供4种不同压力范围。

技术参数

公称压力 PN  40-100-250-400bar

高动态压力  75% PN

大压力  200% PN

精度等级  0,5% PN

输出信号

电压  0...10V

电流  4...20mA

响应时间  < 1ms

滞环  ± 0,2% PN

重复精度  ± 0,05% PN

线性度  ± 0,2% PN

稳定性（1百万次循环后）  ± 0,1% PN

工作温度范围  - 40/+120℃

热漂移 从0到+100 °C  ± 1% PN

符合 EC 标准  辐射 61000-6-3 抗扰性 61000-6-2

可变电阻  > 20 G

压力接口  G 1/4” 带集成密封

电气连接

K10连接：3极+接地 DIN 43650简易型插头

K12连接（按需求提供）M12x1 4针直插头

保护等级 (EN 60529)  K10连接：IP 65  K12连接：IP 67

环境温度范围  K10连接：- 20/+ 80℃   K12连接：- 25/+85℃

壳体材质  AISI 304

重量  0.1kg

传感器电压

PTH-*/20E0-*

该类传感器装有稳压器，能为电路提供稳定电压，不依赖于电源所供电压。

我们推荐稳定电源供应电压为24 VDC。

 PTH-*/20E1-*

推荐电源供应电压为24 VDC ，负载电阻为700 Ohm。

迪普马DUPLOMATIC压力传感器型号：

PTH-025/30V-E0K10

PTH-040/30V-E0K10

PTH-060/30V-E0K10

PTH-100/30V-E0K10

PTH-160/30V-E0K10

PTH-250/30V-E0K10

PTH-400/30V-E0K10

DUPLOMATIC齿轮泵IGP3-008-R05/11N
