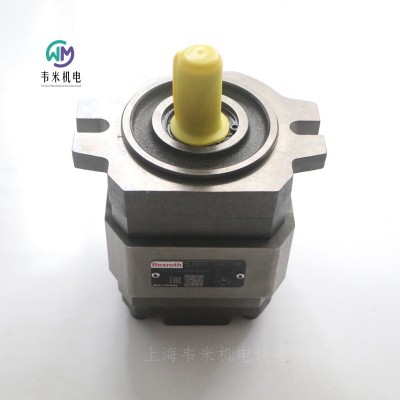

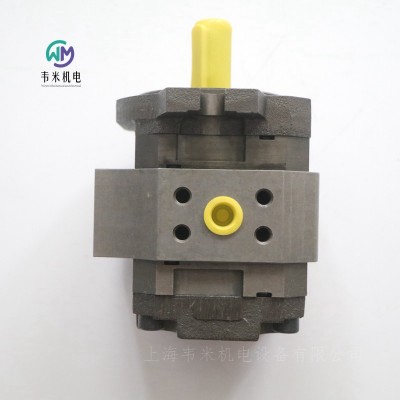

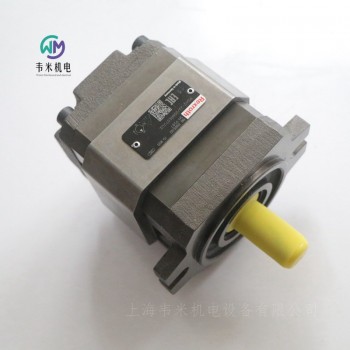

力士乐齿轮泵PGH2-22/008RE07VU2

力士乐齿轮泵PGH2-22/008RE07VU2，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH内啮合齿轮泵

R900951302

内齿轮泵 PGH2-2X/008RE07VU2

R900951302 PGH2-22/008RE07VU2

内齿轮泵，公称尺寸 8，工业应用压力 350 bar，开路

适用于变速驱动。低噪音和脉动水平。由于间隙补偿，效率很高。铸铁外壳，无负载循环限制。可与其他力士乐泵灵活组合。

恒排量内齿轮泵

适用于开路工业应用

带FKM密封件

铸铁外壳

产品属性

排水量型 常数

产品系列 PGH

工作压力[bar] 315

流量[l/min] 24.6

轴端 带装配键的圆柱形Ø18

轴传动 具有

旋转方向 逆时针旋转

轴端 圆柱形Ø18 mm，带装配键

安装法兰 符合ISO 3019-1的2孔安装法兰82-2

液压油 HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

特殊流体的z大工作压力[bar] 210

重量[kg] 6.43

力士乐REXROTH内啮合齿轮泵

PGH-2X

机座大小 2, 3

规格 5 … 16

组件系列 2X

大工作压力 350 bar

大排量 16 cm³

特征

固定排量

低工作噪音

低脉动流量

由于具有密封间隙补偿，因此在低速和低粘度情况下也可实现效率

适合较大的粘度和速度范围

所有机座大小和规格之间可以任意组合

可与内啮合齿轮泵、径向柱塞泵和外啮合齿轮泵组合使用

PGH 类型液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。

它们基本由壳体、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、端盖、安装法兰、止动销及分段填充部件组成，分段填充部件包括：分段、扇形支撑体及密封辊。

吸油和排油过程

根据流体动力学安装的小齿轮轴 按所示旋转方向传动内啮合齿轮。

旋转过程中，吸油范围内容积会增加约 90°。欠压使液压油流入腔体中。

利用镰状的分段填充部件将吸油口和压力腔分开。在压力腔中，小齿轮轴 的轮齿再次啮合在内啮合齿轮 的轮齿间隙中。通过压力通道将液体排出。

轴向补偿力 FA 作用于压力腔内部且与轴向垫片 内的压力场一同生成。

因此旋转部件与固定部件之间的液压轴纵向间隙非常小且确保压力腔液压轴密封。

径向补偿力 FR 作用在分段 和扇形支撑体上。

依靠工作压力将两个分段填充部件 和压在小齿轮轴 和内啮合齿轮 的缸头直径。

分段和扇形支撑体间的面积比和密封辊  位置在设计时应确保实现内啮合齿轮、分段填充部件和小齿轮轴 之间近乎无漏泄间隙的密封。

密封辊  下的弹簧部件可确保在小的压力下也能够提供足够的接触压力。

流体动力和流体静力安装

作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 承受；作用在内啮合齿轮 上的力有流体静力轴承承受。

齿轮轮齿系统

装齿为渐开线轮齿系统。当啮合长度较大时，充液流量和压力波动较小；脉动速度减小明显降低了工作噪音。

PGH 型号液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。根据流体动力学安装的小齿轮轴将驱动内啮合齿轮。通过在吸油范围内打开的小齿轮轴和内啮合齿轮齿侧间隙吸入液压油并将其送入压力范围。吸油区域和压力范围由径向补偿元件以及内啮合齿轮和小齿轮轴之间的齿轮啮合分开。

德国力士乐REXROTH内啮合齿轮泵订货号和型号：

R900951301 PGH2-22/006RE07VU2

R900951302 PGH2-22/008RE07VU2

R900961549 PGH2-22/006RR07VU2

R900968999 PGH2-2X/005RE07VU2

R900972378 PGH2-2X/005RR07VU2

R900961551 PGH2-2X/008RR07VU2

R900961557 PGH3-2X/013RR07VU2

R900951303 PGH3-2X/011RE07VU2

R900951303 PGH3-22/011RE07VU2

R900951305 PGH3-2X/016RE07VU2

R900951304 PGH3-22/013RE07VU2

力士乐REXROTH电磁阀4WE6U6X/EG110N9K4/V

R901396247 4WE6U62/EG110N9K4/V

标称尺寸6，符号U，带磁铁的电动，110 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

直动式

滑阀

产品特性

连接类型 ISO 4401-03-02-0-05

压力[bar] 350

体积流量[l/min] 80

活塞符号 符号U

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 3

电源电压 110伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

符合性说明 CE，低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准

压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件 FKM

重量[kg] 1.940

力士乐REXROTH电磁阀4WE6Q6X/EG24N9K4

R900561292 4WE6Q62/EG24N9K4

标称尺寸6，符号Q，带磁铁的电动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

直动式

滑阀

产品特性

连接类型 ISO 4401-03-02-0-05

压力[bar] 350

体积流量[l/min] 80

活塞符号 符号Q

连接类型 板式结构

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 3

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 1.98

力士乐REXROTH电磁阀4WE6L6X/EG24N9K4

R900901751 4WE6L62/EG24N9K4

标称尺寸6，符号L，带磁铁的电动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

滑阀

直动式

产品特性

连接类型 ISO 4401-03-02-0-05

压力[bar] 350

体积流量[l/min] 60

活塞符号 符号L

标称尺寸 6.

操作类型 带磁性驱动

连接数 4.

开关位置数量 3.

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 1.980

力士乐REXROTH电磁阀4WE6JB6X/EG24N9K4

R900561291 4WE6JB62/EG24N9K4

标称尺寸6，符号J，带磁铁的电动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

直动式

滑阀

产品特性

连接类型 ISO 4401-03-02-0-05

压力[bar] 350

体积流量[l/min] 80

活塞符号 符号JB

连接类型 板式结构

标称尺寸 6.

操作类型 带磁性驱动

连接数 4.

开关位置数量 2.

电源电压 24伏直流电

电气插头 设备插头3针（2°PE）

电气连接说明 符合EN 175301-803的装置插头3针（2╝PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 1.46

力士乐REXROTH电磁阀4WE6JA6X/EG24N9K4

R900561290 4WE6JA62/EG24N9K4

标称尺寸6，符号J，带磁铁的电动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

直动式

滑阀

产品特性

连接类型 ISO 4401-03-02-0-05

压力[bar] 350

体积流量[l/min] 80

活塞符号 符号JA

连接类型 板式结构

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 2

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 1.44

力士乐REXROTH电磁阀4WE6J6X/EW230N9K4/B10

R900912079 4WE6J62/EW230N9K4/B10

标称尺寸6，符号J，带磁铁的电动，230 V AC 50/60Hz

高功率范围的工业液压阀。根据液压符号可靠切换油流向

滑阀

直动式

产品特性

连接类型 ISO 4401-03-02-0-05

压力[bar] 350

体积流量[l/min] 60

活塞符号 符号J

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 3

电源电压 230 VAC 50/60Hz

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

符合性说明 CE，低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 1.721

力士乐REXROTH电磁阀4WE6J6X/EW110N9K4

R900551703 4WE6J62/EW110N9K4

标称尺寸6，符号J，带磁铁的电动，110 a120 V交流电

高功率范围的工业液压阀。根据液压符号可靠切换油流向

直动式

滑阀

产品特性

连接图像

ISO 4401-03-02-0-05

压力[bar] 350

体积流量[l/min] 60

活塞符号 符号J

连接类型 板式结构

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 3

电源电压 110至120 VAC

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

符合性说明 CE，低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 1.721

力士乐REXROTH电磁阀4WE6J6X/EG24N9K4/V

R900548772 4WE6J62/EG24N9K4/V

标称尺寸6，符号J，带磁铁的电动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

直动式

滑阀

产品特性

连接类型 ISO 4401-03-02-0-05

压力[bar] 350

体积流量[l/min] 80

活塞符号 符号J

连接类型 板式结构

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 3

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封件 FKM

重量[kg] 1.98

力士乐REXROTH电磁阀4WE6J6X/EG24N9K4

R900561288

标称尺寸6，符号J，带磁铁的电动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

直动式

滑阀

产品特性

连接类型 ISO 4401-03-02-0-05

压力[bar] 350

体积流量[l/min] 80

活塞符号 符号J

连接类型 板式结构

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 3

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 1.99

力士乐REXROTH电磁阀4WE6HA6X/EG24N9K4

R900549534 4WE6HA62/EG24N9K4

标称尺寸6，符号H，带磁铁的电动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

直动式

滑阀

产品特性

连接图像 ISO 4401-03-02-0-05

压力[bar] 350

体积流量[l/min] 80

活塞符号 符号HA

连接类型 板式结构

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 2

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 1.46

力士乐REXROTH电磁阀4WE6H6X/EW230N9K4

R900912494 4WE6H62/EW230N9K4

标称尺寸6，符号H，带磁铁的电动，230 V AC 50/60Hz

高功率范围的工业液压阀。根据液压符号可靠切换油流向

直动式

滑阀

产品特性

连接类型 ISO 4401-03-02-0-05

压力[bar] 350

体积流量[l/min] 50

活塞符号 符号H

连接类型 板式结构

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 3

电源电压 230 VAC 50/60Hz

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

符合性说明 CE，低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 1.721

力士乐REXROTH电磁阀4WE6H6X/EG24N9K4

R900561286 4WE6H62/EG24N9K4

标称尺寸6，符号H，带磁铁的电动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

直动式

滑阀

产品特性

连接类型 ISO 4401-03-02-0-05

压力[bar] 350

体积流量[l/min] 80

活塞符号 符号H

连接类型 板式结构

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 3

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 1.981

力士乐REXROTH电磁阀4WE6G6X/EG24N9K4

R900561282 4WE6G62/EG24N9K4

标称尺寸6，符号G，带磁铁的电动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

直动式

滑阀

产品特性

连接类型 ISO 4401-03-02-0-05

压力[bar] 350

体积流量[l/min] 80

活塞符号 符号G

连接类型 板式结构

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 3

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 2

力士乐REXROTH电磁阀4WE6EB6X/EG24N9K4

R900561281 4WE6EB62/EG24N9K4

标称尺寸6，符号E，带磁铁的电动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

直接操作

闸阀

产品特性

连接类型 ISO 4401-03-02-0-05

压力[bar] 350

体积流量[l/min] 80

活塞符号 符号EB

连接类型 板式结构

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 2

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 1.46

力士乐REXROTH液压方向短管阀 4WE6EA6X/EG24N9K4

电磁阀R900561280 4WE6EA62/EG24N9K4

公称尺寸 6，符号 EA，电磁操作，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

直营

滑阀

连接图 ISO 4401-03-02-0-05

压力 [bar] 350

体积流量 [l/min] 80

活塞符号 符号 EA

连接类型 板材结构

标称尺寸 6

驱动类型 带电磁操作

连接数 4

开关位置数 2

电源电压 24 VDC

电插头 设备插头 3 针 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封件 NBR

重量 [kg] 1.46

力士乐REXROTH液压方向短管阀 4WE6D6X/OFEG24N9K4/V

电磁阀R900903465 4WE6D62/OFEG24N9K4/V

公称尺寸 6，符号 D，电磁操作，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

直动式

滑阀

插入式接头 3P Z5L M 12-240V SPEZ

R901017022

匹配连接器，3 针 (2 + PE) EN 175301-803，带 LED，黑色

连接图 ISO 4401-03-02-0-05

压力 [bar] 350

体积流量 [l/min] 80

活塞符号 符号 D

连接类型 板材结构

标称尺寸 6

驱动类型 带电磁操作

连接数 4

开关位置数 2

电源电压 24 VDC

电插头 设备插头 3 针 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 1.98
