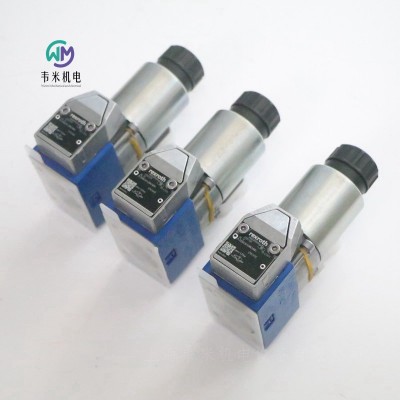

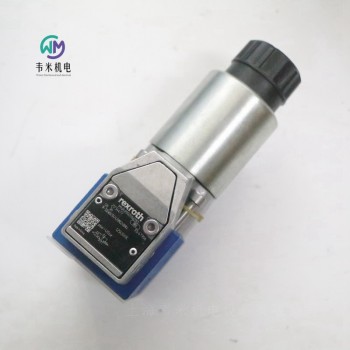

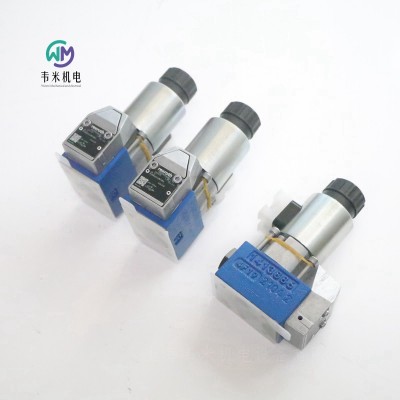

电磁球阀M-3SEW6U3X/420MG24N9K4

REXROTH电磁球阀M-3SEW6U3X/420MG24N9K4，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。

力士乐REXROTH液压提升换向阀 M-3SEW6U3X/420MG24N9K4

R900566283 M-3SEW6U38/420MG24N9K4

公称尺寸 6，符号 U，电磁操作，24 V DC

高性能范围内的工业液压阀，根据液压符号可靠切换油流方向

带隐藏式手动操作

座阀

直动式

连接图 ISO 4401-03-02-0-05

大压力 [bar] 420

大体积流量 [l/min] 25

活塞符号 符号 U

连接类型 板式结构

标称尺寸 6

驱动类型 带电磁操作

连接数 3

开关位置数 2

电源电压 24 VDC

电插头 3 针设备插头 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1.48

力士乐REXROTH换向座阀，直动式，带电磁铁操纵

M-.SEW 6

规格 6

组件系列 3X

大工作压力 420 / 630 bar

大流量 25 l/min

特点

二位二通、二位三通或二位四通型号

油口安装面符合 DIN 24340 形式 A

油口安装面符合 ISO 4401-03-02-0-05

带可拆卸线圈的气隙直流线圈

电磁线圈可旋转 90°

更换线圈时，不必打开耐压密闭腔体

电气连接作为单个连接

辅助操纵装置，可选

位置感应开关和接近传感器（无触点）

二位二通和二位三通方向座阀

SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。

该阀主要由壳体、线圈、强化的阀系统以及闭合元件滚珠/阀芯组成。

基本原理

在初始位置，滚珠/阀芯由弹簧压入阀座，在切换位置，它由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的驱动推杆上。两个密封元件之间的腔体连接到油口 P。因此，阀系统根据起动力（线圈或复位弹簧）进行压力补偿。因此，可在不超过 630 bar 的情况下使用阀门。

注意！

二位三通方向座阀具有“阀芯负遮盖”。因此，必须始终连接油口 T。这意味着，在切换过程中（从一个阀座开始打开到另一个阀座关闭）油口 P–A–T 相互连接。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。

手动应急操作允许在不给线圈通电的情况下切换阀。

要确保不超过的 大流量！如果适用，可插入 用于流量限制的节流插件。

二位四通方向座阀

通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。

Plus-1 板的功能

初始位置：

不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。除此之外，一条控制油路连接 A 和控制阀芯 的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在，P 连接到 B，并且 A 连接到 T。

过渡位置：

启动主阀时，阀芯克服弹簧移动并被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。

切换位置：

P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。

注意！

如果差动液压缸的环形区域未连接至油口 A，在切换过程中油口 B 将由于过压而产生一个压力峰值。压力峰值有可能超过大工作压力的允许限值。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。

示例：

蓄能器工作，

作为先导控制阀与内部先导控制液压油分流结合使用。

二位二通和二位三通方向座阀

节流插件插入到座阀的油口 P 中。

二位四通方向座阀 （参阅功能说明）

节流插件插入到 Plus-1 板的油口 P 中。

单向阀插件

单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。

二位二通和二位三通方向座阀 （参阅功能说明）

单向阀插件插入到座阀的油口 P 中。

二位四通方向座阀 （参阅功能说明）

单向阀插件插入到 Plus-1 板的油口 P 中。

可依照阀芯符号以及的工作压力和流量使用座阀（请参阅性能限制）。

为确保安全运行，必须注意以下内容：

为了对阀进行安全切换和/或将其保持在阀芯位置，压力必须为 pP ≥ pA ≥ pT （出于设计原因）。

座阀具有阀芯负遮盖，即在切换过程中，会产生油泄漏。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。

不得超过的大流量（如有必要，可以使用节流插件来限制流量）！

Plus-1 板：

当使用 Plus-1 板（二位四通方向控制功能）时，要遵守以下较低的工作值： p小 = 8 bar； qV > 3 l/min。

可根据任务明确油口 P、A、B 和 T。不得随意对其进行交换或关闭！

对于三通和四通阀芯位置，必须始终连接油口 T。

请遵守压力等级和压力分配！

德国力士乐REXROTH电磁球阀订货号和型号：

R900219291 M-2SEW6P3X/420MG24K4

R900572890 M-2SEW6P3X/420MG24N9K4

R900989616 M-2SEW6N3X/420MG125N9K4/V

R900766861 M-2SEW6P3X/420MG240N9K4/V

R900205409 M-2SEW6N38/420MG24N9K4/P

R900049834 M-3SEW6C36/420MG24N9K4/V

R900566273 M-3SEW6C37/420MG24N9K4

R901290869 M-3SEW6C36/420MG24N9Z2/B08VSO865

R901290869 M-3SEW6C37/420MG24N9Z2/B08VSO865

R901290869 M-3SEW6C38/420MG24N9Z2/B08VSO865

R900566279 M-3SEW6C37/630MG24N9K4

R900566289 M-3SEW6U38/630MG24N9K4

R900566283 M-3SEW6U36/420MG24N9K4

R900566283 M-3SEW6U37/420MG24N9K4

R900570516 M-3SEW6U37/420MG24N9K4/B15

R900203314 M-3SEW6U37/420MG24N9K4/B18

R900570174 M-3SEW6U36/420MG24N9K4/V

R900570174 M-3SEW6U37/420MG24N9K4/V

R900566283 M-3SEW6U38/420MG24N9K4

R900570174 M-3SEW6U38/420MG24N9K4/V

R900566289 M-3SEW6U37/630MG24N9K4

R900032422 M-3SEW6U38/630MG24K4/P

R900206563 M-3SEW6U3X/420MG220N9K4

R900227753 M-3SEW6U3X/420MG24N9K4/B12V

R901077304 M-4SEW6D3X/420MG125N9K4/B18V

R900756444 M-4SEW6D3X/630MG24N9K4/V

R900566293 M-4SEW6D3X/420MG24N9K4

力士乐REXROTH液压提升换向阀M-3SEW6U3X/630MG24K4/P

R900032422 M-3SEW6U38/630MG24K4/P

公称尺寸 6, 符号 U, 通过电磁致动, 24 VDC

液压  阀门  方向阀  换向阀  液压提升换向阀 电磁球阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

直动式

即使在压力下使用寿命较长的情况下仍能安全切换

连接图 ISO 4401-03-02-0-05

产品系列 M-.SEW6

工作压力. [bar] 630.0

体积流量 [l/min] 25.0

活塞符号 符号 U

连接类型 底板安装

标称尺寸 6

驱动类型 通过电磁致动

连接数 3

开关位置数 2

电源电压 24 VDC

电插头 3 芯设备插头 (2 + PE)

电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准

液压油 HL、HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量 [kg] 1.5

密封套件型号：R961000683 SEW6.3X/ M-2/3*

线圈型号：R900221884 GZ45-4 24V K4K

螺母型号：R900838254 GZ45C-01 BG

力士乐REXROTH液压提升换向阀M-3SEW6U3X/420MG24N9K4/B12V

R900227753 M-3SEW6U3X/420MG24N9K4/B12V

公称尺寸 6, 符号 U, 通过电磁致动, 24 VDC

液压  阀门  方向阀  换向阀  液压提升换向阀 电磁球阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

直动式

即使在压力下使用寿命较长的情况下仍能安全切换

连接图 ISO 4401-03-02-0-05

产品系列 M-.SEW6

工作压力. [bar] 420.0

体积流量 [l/min] 25.0

活塞符号 符号 U

连接类型 底板安装

标称尺寸 6

驱动类型 通过电磁致动

连接数 3

开关位置数 2

电源电压 24 VDC

电插头 3 芯设备插头 (2 + PE)

电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准

液压油 HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD

密封件 FKM

重量 [kg] 1.5

力士乐REXROTH液压提升换向阀M-2SEW6N3X/420MG24N9K4/P

R900205409 M-2SEW6N38/420MG24N9K4/P

公称尺寸 6, 符号 N, 通过电磁致动, 24 VDC

液压  阀门  方向阀  换向阀  液压提升换向阀 电磁球阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

座阀

直动式

即使在压力下使用寿命较长的情况下仍能安全切换

连接图 ISO 4401-03-02-0-05

产品系列 M-.SEW6

工作压力. [bar] 420.0

体积流量 [l/min] 25.0

活塞符号 符号 N

连接类型 底板安装

标称尺寸 6

驱动类型 通过电磁致动

连接数 2

开关位置数 2

电源电压 24 VDC

电插头 3 芯设备插头 (2 + PE)

电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准

液压油 HL、HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量 [kg] 1.5

力士乐REXROTH电磁球阀R900203314

液压提升换向阀 M-3SEW6U3X/420MG24N9K4/B18

R900203314 M-3SEW6U38/420MG24N9K4/B18

公称尺寸 6, , 符号 U, , 通过电磁驱动

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

阀座

直接驱动

在压力下具有更长的停滞期，也能安全切换

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 M缝纫6

工作压力[bar] 420

流量[l/min] 25

滑阀符号 符号U

连接类型 底板安装

大小 6.

驱动类型 电磁阀驱动

端口数 3.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD

密封 NBR

重量[kg] 1.48

力士乐REXROTH电磁球阀线圈R900221884

磁性线圈 GZ45-4 24V K4K

力士乐REXROTH电磁球阀

R900077153 M-3SEW6U3X/420MG24N9K4/B20

公称尺寸 6，符号 U，带电磁操作，24 VDC

液压阀，方向阀，方向开/关阀，液压提升换向阀

高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向

直接驱动

阀座阀

带隐蔽式辅助驱动装置

带Ø2.0 mm的油口插入件

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 M-3SEW6

工作压力[bar] 420

流量[l/min] 25

滑阀符号 符号U

连接类型 底板安装

尺寸 6.

驱动类型 电磁阀驱动

端口数量 3.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

普通接线盒插头

不带灯，黑色R901017011 3P Z4 M SW-SPEZ

不带灯，灰色R901017010 3P Z4 M GR SPEZ

带灯，黑色R901017022 3P Z5L M 12-240V SPEZ

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC

密封 NBR

重量[kg] 1.52

力士乐REXROTH电磁球阀

R900566279 M-3SEW6C3X/630MG24N9K4

公称尺寸 6，符号 C，带电磁操作，24 VDC

液压阀，方向阀，方向开/关阀，液压提升换向阀

高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向

直接驱动

阀座阀

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 M-3SEW6

工作压力[bar] 630

流量[l/min] 25

滑阀符号 符号C

连接类型 底板安装

尺寸 6.

驱动类型 电磁阀驱动

端口数量 3.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

普通接线盒插头

不带灯，黑色R901017011 3P Z4 M SW-SPEZ

不带灯，灰色R901017010 3P Z4 M GR SPEZ

带灯，黑色R901017022 3P Z5L M 12-240V SPEZ

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC

密封 NBR

重量[kg] 1.5

力士乐REXROTH电磁球阀

R900572244 M-3SEW6U3X/420MG24N9K4/P

公称尺寸 6，符号 U，带电磁操作，24 VDC

液压阀，方向阀，方向开/关阀，液压提升换向阀

高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向

直接驱动

阀座阀

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 M-3SEW6

工作压力[bar] 420

流量[l/min] 25

滑阀符号 符号U

连接类型 底板安装

尺寸 6.

驱动类型 电磁阀驱动

端口数量 3.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

普通接线盒插头

不带灯，黑色R901017011 3P Z4 M SW-SPEZ

不带灯，灰色R901017010 3P Z4 M GR SPEZ

带灯，黑色R901017022 3P Z5L M 12-240V SPEZ

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC

密封 NBR

重量[kg] 1.5

力士乐REXROTH电磁球阀

R900213294 M-3SEW6U3X/630MG24N9K4/B15

公称尺寸 6，符号 U，带电磁操作，24 VDC

液压阀，方向阀，方向开/关阀，液压提升换向阀

高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向

直接驱动

阀座阀

带隐蔽式辅助驱动装置

带Ø1.5 mm的节气门嵌件

产品属性

连接图

ISO 4401-03-02-0-05

产品系列 M-3SEW6U

工作压力[bar] 630

流量[l/min] 25

滑阀符号 符号U

连接类型 底板安装

尺寸 6.

驱动类型 电磁阀驱动

端口数量 3.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

普通接线盒插头

不带灯，黑色R901017011 3P Z4 M SW-SPEZ

不带灯，灰色R901017010 3P Z4 M GR SPEZ

带灯，黑色R901017022 3P Z5L M 12-240V SPEZ

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC

密封 NBR

重量[kg] 1.5

力士乐REXROTH电磁球阀

R900204628 M-3SEW6C3X/630MG24N9K4/V

公称尺寸 6，符号 C，带电磁操作，24 VDC

液压阀，方向阀，方向开/关阀，液压提升换向阀

高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向

直接驱动

阀座阀

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 M-3SEW6

工作压力[bar] 630

流量[l/min] 25

滑阀符号 符号C

连接类型 底板安装

尺寸 6.

驱动类型 电磁阀驱动

端口数量 3.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.48

插入式连接器R901017011 3P Z4 M SW-SPEZ

插头，接线盒，3极（2+PE）EN 175301-803，无电路，黑色

插入式连接器R901017010 3P Z4 M GR SPEZ。

插头，接线盒，3极（2+PE）EN 175301-803，无电路，灰色

插入式连接器R901017022 3P Z5L M 12-240V SPEZ

插头，接线盒，3极（2+PE）EN 175301-803，带LED，黑色

力士乐REXROTH电磁球阀

R900220648 M-3SEW6C3X/420MG24N9K4/B12V

公称尺寸 6，符号 C，带电磁操作，24 VDC

液压阀，方向阀，方向开/关阀，液压提升换向阀

高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向

直接驱动

阀座阀

带隐蔽式辅助驱动装置

带Ø1.2 mm的油口插入件

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 M-3SEW6

工作压力[bar] 420

流量[l/min] 25

滑阀符号 符号C

连接类型 底板安装

尺寸 6.

驱动类型 电磁阀驱动

端口数量 3.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.5

力士乐REXROTH电磁球阀

R900208646 M-3SEW6C3X/420MG24N9K4QMAG24

公称尺寸 6，符号 C，带电磁操作，24 VDC

液压阀，方向阀，方向开/关阀，液压提升换向阀

高性能范围内的工业液压阀，根据液压符号可靠地切换油流方向

QM型感应式位置开关，具有受监控的开关位置a

直接驱动

阀座阀

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 M-3SEW6

工作压力[bar] 420

流量[l/min] 25

滑阀符号 符号C

连接类型 底板安装

尺寸 6.

驱动类型 电磁阀驱动

端口数量 3.

切换位置数量 2.

电源电压 24伏直流电

电气连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC

密封 NBR

重量[kg] 1.7

力士乐REXROTH液压提升换向阀 M-3SEW6U3X/630MG24N9K4

R900566289 M-3SEW6U38/630MG24N9K4

公称尺寸 6，符号 U，电磁操作，24 V DC

高性能范围内的工业液压阀，根据液压符号可靠切换油流方向

带隐藏式手动操作

座阀

直动式

连接图 ISO 4401-03-02-0-05

压力 [bar] 630

体积流量 [l/min] 25

活塞符号 符号 U

连接类型 板材结构

标称尺寸 6

驱动类型 带电磁操作

连接数 3

开关位置数 2

电源电压 24 VDC

电插头 设备插头 3 针 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1.5

力士乐REXROTH液压提升换向阀 M-3SEW6U3X/420MG24N9K4/V

R900570174 M-3SEW6U38/420MG24N9K4/V

高性能范围内的工业液压阀，根据液压符号可靠切换油流方向

带隐藏式手动操作

座阀

直动式

公称尺寸 6，符号 U，电磁操作，24 V DC

连接图 ISO 4401-03-02-0-05

压力 [bar] 420

体积流量 [l/min] 25

活塞符号 符号 U

连接类型 板材结构

标称尺寸 6

驱动类型 带电磁操作

连接数 3

开关位置数 2

电源电压 24 VDC

电插头 设备插头 3 针 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803

液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg] 1.49

博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。

力士乐REXROTH液压提升换向阀 M-3SEW6C3X/420MG24N9K4

R900566273 M-3SEW6C38/420MG24N9K4

公称尺寸 6，符号 C，电磁操作，24 V DC

高性能范围内的工业液压阀，根据液压符号可靠切换油流方向

带隐藏式手动操作

座阀

直动式

连接图 ISO 4401-03-02-0-05

大压力 [bar] 420

大体积流量 [l/min] 25

活塞符号 符号 C

连接类型 板式结构

标称尺寸 6

驱动类型 带电磁操作

连接数 3

开关位置数 2

电源电压 24 VDC

电插头 3 针设备插头 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1.5

REXROTH电磁球阀M-3SEW6U3X/420MG24N9K4
