REXROTH电磁阀4WE6D70/HG24N9K4

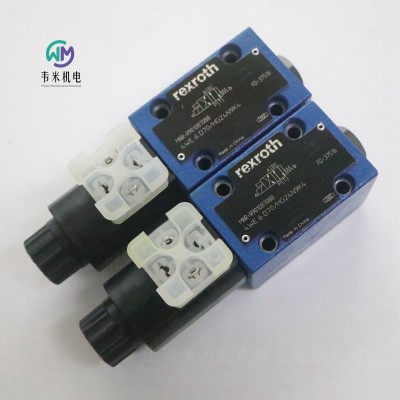

REXROTH电磁阀4WE6D70/HG24N9K4，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH液压方向短管阀 4WE6D7X/HG24N9K4

电磁阀R901087088 4WE6D70/HG24N9K4

公称尺寸 6，符号 D，磁铁操作，24 V DC

中等性能范围内的工业液压阀。根据液压符号可靠切换油流方向。

直营

滑阀

连接图 ISO 4401-03-02-0-05

压力 [bar] 315

体积流量 [l/min] 60

活塞符号 符号 D

控件 磁铁操作

连接类型 板材结构

标称尺寸 6

驱动类型 带电磁操作

连接数 4

开关位置数 2

电源电压 24 VDC

电插头 设备插头 3 针 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803

液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1.26

力士乐REXROTH带电磁启动的直动式方向滑阀

WE 6...H

规格 6

组件系列 7X

大工作压力 315 bar

大流量 60 l/min

三位四通、二位四通或二位三通型号

标准型号

油口安装面符合 DIN 24340，形式 A

带湿式插脚的直流线圈

电磁线圈可旋转

更换线圈时，不必打开耐压密闭腔体

电气连接作为单个连接

隐式手动应急操作

WE 型号的方向阀为电磁线圈操作的方向滑阀。这些阀控制流体的启动、停止和方向。

这些方向阀主要由壳体、一个或两个线圈、控制阀芯和一个或两个复位弹簧组成。在断电情况下，控制阀芯由复位弹簧固定在中心位置或初始位置。控制阀芯由带湿式插脚的线圈启动。

要确保正常运行，请确保将线圈的压力腔注满液压油！

线圈的力通过推杆作用在控制阀芯上并将后者从其静止位置推到所需的终端位置。这样就可以根据符号释放所需流向。在线圈灭磁后，复位弹簧将控制阀芯推回其静止位置。

手动应急操作可在线圈不通电的情况下控制阀芯。

德国力士乐REXROTH电磁阀订货号和型号：

R901089245 4WE6C70/HG24N9K4

R901087088 4WE6D70/HG24N9K4

R901130746 4WE6D70/OFHG24N9K4

R901087087 4WE6E70/HG24N9K4

R901178717 4WE6E70/HG24N9K4/V

R901108990 4WE6J70/HG24N9K4/B10

R901133322 4WE6HA70/HG24N9K4

R901089241 4WE6J70/HG24N9K4

R901108705 4WE6JB70/HG24N9K4

R901137806 4WE6JA-70/HG24N9K4/V

力士乐REXROTH电磁阀R901178717

液压方向短管阀 4WE6E7X/HG24N9K4/V

R901178717 4WE6E70/HG24N9K4/V

公称尺寸 6, , 符号 E, , 通过电磁致动, , 24 VDC

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 WE6../H

工作压力[bar] 315

流量[l/min] 60

滑阀符号 符号E

连接类型 底板安装

大小 6.

驱动类型 电磁阀驱动

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.58

力士乐REXROTH电磁阀R901137806

液压方向短管阀 4WE6JA7X/HG24N9K4/V

R901137806 4WE6JA-70/HG24N9K4/V

公称尺寸 6, , 符号 J, , 通过电磁驱动, , 24 VDC

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 WE6../H

工作压力[bar] 315

流量[l/min] 60

滑阀符号 符号J

连接类型 底板安装

大小 6.

驱动类型 电磁阀驱动

端口数 4.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.24

力士乐REXROTH电磁阀R901130746

液压方向短管阀 4WE6D7X/OFHG24N9K4

R901130746 4WE6D70/OFHG24N9K4

公称尺寸 6, , 符号 D, , 通过电磁驱动, , 24 VDC

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

滑阀

直接驱动

带隐蔽式辅助驱动装置

产品属性

连接图 ISO 4401-03-02-0-05

产品系列 WE6../H

大工作压力[bar] 315

大流量[l/min] 50

滑阀符号 符号D

连接类型 底板安装

大小 6.

驱动类型 电磁阀驱动

端口数 4.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 1.56

力士乐REXROTH电磁阀4WE6E7X/HG24N9K4

R901087087 4WE6E70/HG24N9K4

公称尺寸 6，符号 E，磁铁操作，24 V DC

中等功率范围的工业液压阀。根据液压符号可靠切换油流方向。

滑阀

直动式

产品特性

连接图像 ISO 4401-03-02-0-05

产品系列 WE6./H

压力[bar] 315

体积流量[l/min] 60

活塞符号 符号E

连接类型 板式结构

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 3

电源电压 24伏直流电

电气插头 设备插头3针（2°PE）

电气连接说明 符合EN 175301-803的装置插头3针（2╝PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 1.58

力士乐REXROTH电磁阀4WE6J7X/HG24N9K4

R901089241 4WE6J70/HG24N9K4

标称尺寸6，符号J，磁力操作，24 V DC

中等功率范围的工业液压阀。根据液压符号可靠切换油流方向。

直动式

滑阀

产品特性

连接图像

ISO 4401-03-02-0-05

压力[bar] 315

体积流量[l/min] 60

活塞符号 符号J

控件 磁性驱动

连接类型 板式结构

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 3

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 1.58

力士乐REXROTH电磁阀4WE6HA7X/HG24N9K4

R901133322 4WE6HA70/HG24N9K4

标称尺寸6，符号HA，磁力操作，24 V DC

中等功率范围的工业液压阀。根据液压符号可靠切换油流方向。

直动式

滑阀

产品特性

连接图像 ISO 4401-03-02-0-05

压力[bar] 315

体积流量[l/min] 30

活塞符号 符号HA

控件 磁性驱动

连接类型 板式结构

线圈材质 树脂

标称尺寸 6

操作类型 带磁性驱动

连接数 4

开关位置数量 3

电源电压 24伏直流电

电气插头 设备插头3针（2°PE）

电气连接说明 符合EN 175301-803的装置插头3针（2╝PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 1.24

REXROTH电磁阀4WE6D70/HG24N9K4
