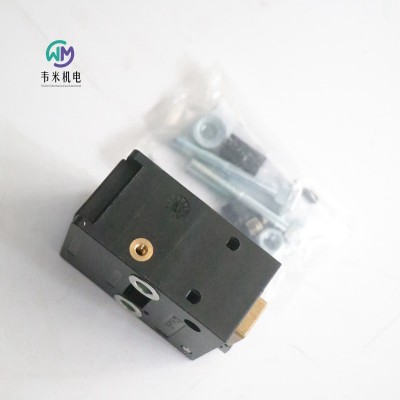

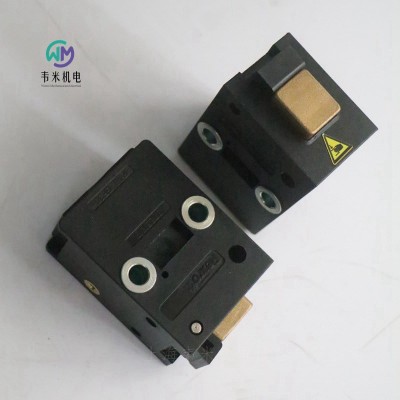

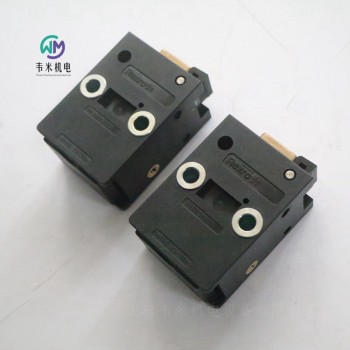

力士乐挡停器0842900300

力士乐挡停器0842900300，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH分配器 VE 2

0842900300

VE 2 挡停器

VE 2 挡停器

气动挡停器

倾斜挡停器；可打开，不会对工件托盘的接触面造成磨损

不容许采用可反转运行

额定速度 [m/min] 6,9,12,15,18

工件托盘总重量 [mG] 多重 [kg] 200,140,100,70,50

供货提示 完全装配

供货范围 包括用于安装至 ST 2/... 输送段的紧固材料,气动元件

工件托盘总重量 [mG] [kg] 200

高工作温度 [T] 0 ... +60 °C

气动旋入式接头 [?] [mm] 4

需要的压缩空气接口 [pmax] [bar] 6

需要的压缩空气接口 [pmin] [bar] 4

提示 根据需求可使用高温分离器

材料说明 外壳：PA 6,安全掣：黄铜,凸轮：PA 66

推荐配件 VE 2/RS 返回止挡,开关支架 SH 2/...,位置传感器

重量 [kg] 0.43

力士乐REXROTH分离器

VE-VF 分离器

VE-VF/M 分离器

用于可靠地停止工件托盘的分离器

适合后续安装，不必中断侧导向装置

分离器可以安装在任意位置

开关支架，用于安装到分离器上，大积放负荷 50 kg

提供两种规格：

VE-VF 用于干燥或者有油污的环境

VE-VF/M 用于有腐蚀性的应用

挡停器 VE-VF 3842528852

供货范围 包括固定材料

力士乐REXROTH 滑动挡块VA 2/50 - 可反转

3842191721

滑动挡块，可气动提升

一体式开关托架

可反转运行

不适用于 ST 2...-H 输送段

通过传感器感应滑动挡块的上部位置

可与 WT 2 和 WT 2/F 搭配使用

滑动挡块用于连接了两个以上总线输送段并需要辅助止挡的横向输送段。滑动挡块启动后，横向提升装置可将工件托盘送入纵向输送段。系统降压时，可气动降低的滑动挡块延伸至下部末端位置。使用正好位于输送段上辊道内部的传感器，可以检测滑动挡块的上部位置。

力士乐REXROTH支重轮

支承轮 D58X30 MITTELBORD

3842218940

3842218944

支承辊轮，用于构建滑车或滚轮段

装在带有 10 mm 锁坑的型材上

采用大直径的深沟球轴承，运行特性出色

支承滚轮带有轮缘，可在 10 mm 锁坑中导向

防静电导电

博世力士乐（BOSCH-REXROTH）支重轮

支承辊轮，用于构建滑车或滚轮段

装在带有 10 mm 锁坑的型材上

采用大直径的深沟球轴承，运行特性出色

支承滚轮带有轮缘，可在 10 mm 锁坑中导向

防静电导电

力士乐REXROTH卡装式容器

3842344752

抓取盒GB-1210

在工作站或在材料输送架中定位小零件

表面设计符合人体工程学，以轻松稳固地进行抓取

可与卡装架和护盖结合使用

产品属性

颜色 浅灰色

包装单元 1.

内容物[cm3] 1370

b x h x l 123 x 100 x 173

材料 ABS

重量[kg] 0.19

博世力士乐（BOSCH-REXROTH）法兰螺母，T 形螺栓

凸肩螺母 M8

3842345081

法兰螺母 10 mm 锁坑 M8

固定和导电连接

螺栓端部凹口用于标记正确的位置

型材精加工：不需要

镀锌钢

力士乐WI 2 摇杆

摆杆 WI 2 BQ=240

3842348781

3842530309 摆杆感应开关

区域监测

识别工件托盘

停止工件托盘的横向输送

适合安装在型材宽度为 45 mm 的 ST 2/… 输送段或型材宽度为 50 mm 的 ST 2/…-H 的输送段上

适用于 EPA 环境

对于长度 ≤ 480 mm 的工件托盘，需要用到一个基本摇杆元件

对于长度 ≥ 640 mm 的工件托盘，需要用到两个基本摇杆元件

摇杆用于以下领域：

区域监测

停止工件托盘的横向输送

识别工件托盘

根据所需功能，WI/M、WI 2/… 摇杆应配备一个或两个传感器。

工件托盘的承受总重MG  30kg（当从横向段进给到主段时，适用总WT重量；对于区域监测，只有系统大重量 240 kg 不得超过）

ESD  是

摇杆重量M  1.5kg（每个摇臂的小WT重量）

长度L  320mm

监测范围  270mm

供货范围

包含用于安装在 ST 2/... 输送段或 BS 2/... 传送带输送段上的紧固件

力士乐REXROTH通信模块ID 200/C-...

ID 200/C-PDP（PROFIBUS-DPV0）

ID 200/C-ETH（以太网）

3842410061

通信模块ID 200/C-PDP

通信模块的作用是在天线与控制系统之间建立连接。

其提供了多用于两个天线的插接式接口，能够以不同的频率同时启用和工作。或者，也可以将数字传感器连接到每个天线。通过一体化Web服务器进行参数设置和诊断。

ID 200/C-ETH

通过以太网建立起与控制系统的连接。除TCP/IP、Profinet/IO、Modbus/TCP和EtherNet/IP之外，还可使用以太网协议。内置开关可实现除传统的以太网星形布线之外的线路结构布线。

ID 200/C-PDP

通过PROFIBUS-DPV0建立起与控制系统的连接。通过单独的RS-232接口连接一体化Web服务器。

移动数据载体MDT...L，适用于125 kHz

移动数据载体MDT...L，适用于13.56 MHz

扁平天线A...F，适用于125 kHz或13.56 MHz

圆形天线A...R，适用于125 kHz或13.56 MHz

通信模块C-...，适用于PROFIBUS或Ethernet

控制系统

工作电压  20 ... 30 VDC, PELV

波形  ≤ 10 %

电流消耗  Max. 0,5 A（电流消耗，包括2个天线）

状态指示  7个LED

防护类型  IP65

壳体材料  铝；粉末涂层RAL 7035

环境温度  –25 … +70 °C

储存温度  –30 ... +80 °C

湿度  max. 96%

抗振性  3,5mm (10 ... 55 Hz); 20g (55 … 2000 Hz)

抗震性和抗冲击性  70 g/6 ms，18次循环

认证  EN 300330, ETS 300683, CE, FCC

质量  0.5 kg

传输频率  125 kHz  13.56 MHz

连接  RS232  PROFIBUS-DPV0

力士乐REXROTH天线ID 200/A -...

天线ID 200/A -... F（扁平天线）

天线ID 200/A -... R（圆形天线）

3842410063 天线ID 200/A-HR

工作电压  24 V(通信模块的工作电压)

壳体材料  PBT/不锈钢

环境温度  –25 … +70 °C

储存温度  –40 … +85 °C

湿度  max. 96%

抗振性  1mm (10 ... 55 Hz); 5g (10 ... 2000 Hz)

抗震性和抗冲击性  30 g/11 ms，18次循环

质量  0.1 kg

防护类型  IP67

传输频率  13.56 MHz

写入/读取距离 - 静态  35 mm

写入/读取距离 - 动态  30 mm(写入/读取距离 - 动态：v = 20 m/分钟)

两个天线之间的小距离 - 多路复用运行  30 mm

两个天线之间的小距离 - 同时运行  80 mm

天线用于读写移动数据载体MDT...L（125 kHz，低频）或MDT...H（13.56 MHz，高频）。天线专门设计用于在通信模块上运行，并且也由该模块供电。

天线ID 200/A -...R（圆形天线）

圆形设计的天线特别适用于读取安装在工件托盘下侧的数据载体。采用相应的安装套件，还可以实现其他安装情况。

天线ID 200/A -...F（扁平天线）

扁平型设计的天线专门针对在传输系统上进行侧面安装加以优化。采用相应的安装套件，还可以实现其他安装情况。

移动数据载体MDT...L，适用于125 kHz

移动数据载体MDT...L，适用于13.56 MHz

扁平天线A...F，适用于125 kHz或13.56 MHz

圆形天线A...R，适用于125 kHz或13.56 MHz

通信模块C-...，适用于PROFIBUS或Ethernet

控制系统

力士乐REXROTH移动数据载体MDT...H（13.56 MHz）

MDT，带FRAM存储器

数据存储器 MDT1/2K-H

3842410104

移动数据载体兼容标准ISO 15693（13.56 MHz），不需要电池，可配合FRAM存储器工作。多种外壳型号，可实现在工件托盘上的多种安装位置或直接安装到待识别产品上。数据载体可从多个侧面读取，包括在通过时进行动态读取。

采用FRAM存储器的MDT

内存容量：2000字节用户内存

附加64位：一序列号

写读循环：1010

移动数据载体MDT...L，适用于125 kHz

移动数据载体MDT...L，适用于13.56 MHz

扁平天线A...F，适用于125 kHz或13.56 MHz

圆形天线A...R，适用于125 kHz或13.56 MHz

通信模块C-...，适用于PROFIBUS或Ethernet

控制系统

移动数据载体1/2K-H

频率  13.56 MHz

标准符合性  ISO 15693

内存容量  2000 Byte

数据访问  8字节块

内存类型  FRAM

写循环数量  ≥ 100 亿

读循环数量  不受限制

传输距离 - 静态  35 mm

传输距离 - 动态  30 mm

运行期间的环境温度  –25 ... +85 °C

壳体材料  PA 66

防护类型  IP68

力士乐VE 2/S 挡停器

气动挡停器

用于操作可逆的输送段

分配器 VE 2/S

3842515844

托盘反向移动时，不得对 VE 2/S 产生压力

将一个或多个堆积工件托盘停止在确定的工件托盘止动表面。VE 2/S 只能停止来自一个方向的工件托盘。当压力释放后，挡停器通过弹簧关闭，同时工件托盘停止。需要两个 VE 2/S 挡停器才能停止来自两个方向的托盘，因为反向运行的托盘不能施加压力至挡停器。安装在辊道内，直接装于输送段。

工件托盘的大总重MG  140kg

工作温度T  0 ... +60℃

材料规格

壳体：PA 6

凸耳凸轮：PA 66

需要的压缩空气接口P  4 ... 6bar

气动压入配合φ  4mm

主动（气动）打开安全锁销可从两个方向安全转移。

供货范围

包括用于安装至 ST 2/... 输送段的紧固材料

力士乐挡停器0842900300
