REXROTH滑块R162281320

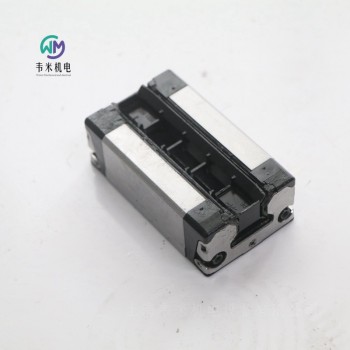

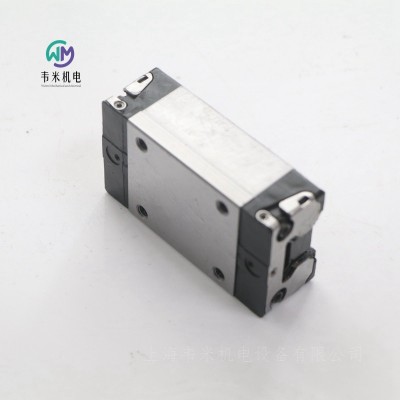

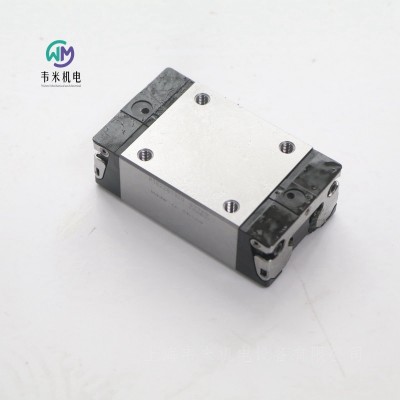

REXROTH滑块R162281320，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH滚珠托架 KWD-020-SNS-C1-H-1

R162281320

滚珠滑块，SNS，规格 20，CS 钢，高精度，低预紧，不带滚珠链

滚珠滑块精度高，具有以下产品特性：

规格 20

SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准

导向滑块体采用 CS 碳素钢制造

预紧等级 C1：低度预紧

精度等级 H：高 (H)

不带滚珠链

已经预润滑并进行了防腐处理

减摩轴承润滑脂 Dynalub 510

不带左侧附件元件（定位边在前）

不带右侧附件元件（定位边在前）

直头润滑接口散装供货。

标准款导向滑块体

导向滑块的总长度 = 75.0 mm

互换设计：导向滑块和导轨可以以任何精度相互组合。

应用范围：适用于横向上空间受限的场合

高转矩负载承受力

所有四个主负载方向上的高额定载荷相同

长效润滑可在数年内持续有效

可互换性不受限制，所有的滚珠导轨系统都可与各精度等级的各种版本滚珠滑块任意组合。

各种不同预紧等级

经优化的入口区几何结构，以及大量的滚珠，大程度地减少了弹性挠度的变化

滚珠滑块的配件可从上面安装

集成式全密封

利用集成润滑油箱实现低润滑量系统

所有配件均配置有端面紧固螺纹

可用于各种 SNS/SNO 滚珠导轨

的动态特性

滚珠滑块出厂时已经过润滑

规格 滚珠导轨系统

公称尺寸 [mm] 20

结构型式 SNS – 窄型 标准长 标准高

构造型式 高精度滚珠滑块

型材导轨系统材质 碳钢

预紧等级 C1 - 低度预紧

精度等级 H - 高精密

密封件 SS - 标准密封件

滚珠链 无滚珠链（标准）

自动调整以补偿轴心差 不能自动对准

导向滑块宽度 [mm] 44

导向滑块长度 [mm] 75

导向滑块高度 [mm] 25.35

带导轨的导向滑块的高度 [mm] 30

润滑 已预润滑，进行了防腐处理

大加速度 amax [m/s²] 500

提示 大加速度 amax 当 Fcomb◡> 2.8 • Fpr 时：amax = 50 m/s2

大允许线性速度 vmax [m/s] 5

允许环境温度 (min. … max.) -10 °C ... +80 °C

允许环境温度 (min. … max.) 提示 短时间内可维持高达 100°C。在零下温度时请询问。

摩擦系数 μ 0.002 ... 0.003

摩擦系数 μ 提示 无密封摩擦

重量 [kg] 0.35

额定动载荷 C50 [N] 29500

动态承载量 C50 提示 额定动载荷和动转矩以 50 000  m 行程为基准确定。

额定动载荷 C100 [N] 23400

动态承载量 C100 提示 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。

静态额定载荷 C0 [N] 29800

额定动扭转转矩 Mt50 [Nm] 380

提示 额定动扭转转矩 Mt50 额定动载荷和动转矩以 50 000  m 行程为基准确定。

额定动扭转转矩 Mt100 [Nm] 300

提示 额定动扭转转矩 Mt100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。

静态扭转力矩载荷 Mt0 [Nm] 380

额定纵向动转矩 ML50 [Nm] 250

提示 额定纵向动转矩 ML50 额定动载荷和动转矩以 50 000  m 行程为基准确定。

额定动纵向转矩 ML100 [Nm] 200

提示 额定动纵向转矩 ML100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。

静态纵向力矩载荷 ML0 [Nm] 260

导轨节距 T [mm] 60

尺寸 A（型材导轨系统） [mm] 44

尺寸 A1（型材导轨系统） [mm] 22

尺寸 A2（型材导轨系统） [mm] 20

尺寸 A3（型材导轨系统） [mm] 12

尺寸 B（型材导轨系统） [mm] 75

尺寸 B 公差（型材导轨系统） [mm] 0.5

尺寸 B1 [mm] 49.6

尺寸 E1 [mm] 32

尺寸 E2（型材导轨系统） [mm] 36

尺寸 E8（型材导轨系统） [mm] 32.5

尺寸 E9（型材导轨系统） [mm] 7.3

尺寸 H [mm] 30

尺寸 H1（型材导轨系统） [mm] 25.35

尺寸 H2 带防护带（型材导轨系统） [mm] 20.75

尺寸 H2 不带防护带（型材导轨系统） [mm] 20.55

尺寸 K1（型材导轨系统） [mm] 13.8

尺寸 K2（型材导轨系统） [mm] 13.8

尺寸 K3（型材导轨系统） [mm] 3.35

尺寸 K4（型材导轨系统） [mm] 3.35

尺寸 N3（型材导轨系统） [mm] 7.5

尺寸 N6（型材导轨系统） [mm] 13.2

尺寸 N6 公差（型材导轨系统） [mm] ±0.5

尺寸 S2（型材导轨系统） M5

尺寸 S5（型材导轨系统） [mm] 6

尺寸 S9 M3x5 mm

尺寸 S9 螺纹直径（型材导轨系统） M3

尺寸 S9 螺距 [mm] 5

尺寸 T1 min [mm] 13

尺寸 V1 [mm] 6

R162281320

滚珠托架 KWD-020-SNS-C1-H-1

滚珠滑块，SNS，规格 20，CS 钢，高精度，低预紧，不带滚珠链

R162281321

R162281322

滚珠滑块，SNS，规格 20，CS 钢，高精度，低预紧，带滚珠链

R162281323

R16228132Y

R16228132Z

R162281420

滚珠托架 KWD-020-SNS-C1-N-1

滚珠滑块，SNS，规格 20，CS 钢，标准精度，低预紧，不带滚珠链

R162281421

R162281422

滚珠滑块，SNS，规格 20，CS 钢，标准精度，低预紧，带滚珠链

R162281423

R16228142Y

R16228142Z

R162281220

滚珠托架 KWD-020-SNS-C1-P-1

滚珠滑块，SNS，规格 20，CS 钢，精密精度，低预紧，不带滚珠链

R162281222

滚珠滑块，SNS，规格 20，CS 钢，精密精度，低预紧，带滚珠链

R16228122Y

R16228122Z

R162281820

滚珠托架 KWD-020-SNS-C1-X-1

滚珠滑块，SNS，规格 20，CS 钢，极精密精度，低预紧，不带滚珠链

R162281821

R162281822

滚珠滑块，SNS，规格 20，CS 钢，极精密精度，低预紧，带滚珠链

R162281823

R16228182Y

R16228182Z

R162282320

滚珠托架 KWD-020-SNS-C2-H-1

滚珠滑块，SNS，规格 20，CS 钢，高精度，中度预紧，不带滚珠链

R162282322

滚珠滑块，SNS，规格 20，CS 钢，高精度，中度预紧，带滚珠链

R16228232Y

R16228232Z

R162282420

滚珠托架 KWD-020-SNS-C2-N-1

滚珠滑块，SNS，规格 20，CS 钢，标准精度，中度预紧，不带滚珠链

R16228242Z

R162282220

滚珠托架 KWD-020-SNS-C2-P-1

滚珠滑块，SNS，规格 20，CS 钢，精密精度，中度预紧，不带滚珠链

R162282222

滚珠滑块，SNS，规格 20，CS 钢，精密精度，中度预紧，带滚珠链

R16228222Y

R16228222Z

R162282820

滚珠托架 KWD-020-SNS-C2-X-1

滚珠滑块，SNS，规格 20，CS 钢，极精密精度，中度预紧，不带滚珠链

R162282822

滚珠滑块，SNS，规格 20，CS 钢，极精密精度，中度预紧，带滚珠链

R16228282Y

R16228282Z

R162283820

滚珠托架 KWD-020-SNS-C3-X-1

滚珠滑块，SNS，规格 20，CS 钢，极精密精度，高预紧，不带滚珠链

R162283822

滚珠滑块，SNS，规格 20，CS 钢，极精密精度，高预紧，带滚珠链

R16228382Y

R16228382Z

R167129320

滚珠托架 KWD-025-BNS-C0-H-1

滚珠滑块，BNS，规格 25，CS 钢，高精度，无预紧，不带滚珠链

R167129322

滚珠滑块，BNS，规格 25，CS 钢，高精度，无预紧，带滚珠链

R167129420

滚珠托架 KWD-025-BNS-C0-N-1

滚珠滑块，BNS，规格 25，CS 钢，标准精度，无预紧，不带滚珠链

R167129422

滚珠滑块，BNS，规格 25，CS 钢，标准精度，无预紧，带滚珠链

R167121320

滚珠托架 KWD-025-BNS-C1-H-1

滚珠滑块，BNS，规格 25，CS 钢，高精度，低预紧，不带滚珠链

R167121322

滚珠滑块，BNS，规格 25，CS 钢，高精度，低预紧，带滚珠链

R16712132Y

R16712132Z

R167121420

滚珠托架 KWD-025-BNS-C1-N-1

滚珠滑块，BNS，规格 25，CS 钢，标准精度，低预紧，不带滚珠链

R167121422

滚珠滑块，BNS，规格 25，CS 钢，标准精度，低预紧，带滚珠链

R16712142Y

R16712142Z

R167121220

滚珠托架 KWD-025-BNS-C1-P-1

滚珠滑块，BNS，规格 25，CS 钢，精密精度，低预紧，不带滚珠链

R167121222

滚珠滑块，BNS，规格 25，CS 钢，精密精度，低预紧，带滚珠链

R16712122Y

R16712122Z

R167229320

滚珠托架 KWD-025-CNS-C0-H-1

滚珠滑块，CNS，规格 25，CS 钢，高精度，无预紧，不带滚珠链

R167229322

滚珠滑块，CNS，规格 25，CS 钢，高精度，无预紧，带滚珠链

R167229420

滚珠托架 KWD-025-CNS-C0-N-1

滚珠滑块，CNS，规格 25，CS 钢，标准精度，无预紧，不带滚珠链

R167229422

滚珠滑块，CNS，规格 25，CS 钢，标准精度，无预紧，带滚珠链

R167221320

滚珠托架 KWD-025-CNS-C1-H-1

滚珠滑块，CNS，规格 25，CS 钢，高精度，低预紧，不带滚珠链

R167221322

滚珠滑块，CNS，规格 25，CS 钢，高精度，低预紧，带滚珠链

R16722132Y

R16722132Z

R167221420

滚珠托架 KWD-025-CNS-C1-N-1

滚珠滑块，CNS，规格 25，CS 钢，标准精度，低预紧，不带滚珠链

R167221422

滚珠滑块，CNS，规格 25，CS 钢，标准精度，低预紧，带滚珠链

R16722142Y

R16722142Z

R166529320

滚珠托架 KWD-025-FKS-C0-H-1

滚珠滑块，FKS，规格 25，CS 钢，高精度，无预紧，不带滚珠链

R166529321

R166529322

滚珠滑块，FKS，规格 25，CS 钢，高精度，无预紧，带滚珠链

R166529323

R166529420

滚珠托架 KWD-025-FKS-C0-N-1

滚珠滑块，FKS，规格 25，CS 钢，标准精度，无预紧，不带滚珠链

R166529421

R166529422

滚珠滑块，FKS，规格 25，CS 钢，标准精度，无预紧，带滚珠链

R166529423

R166521320

滚珠托架 KWD-025-FKS-C1-H-1

滚珠滑块，FKS，规格 25，CS 钢，高精度，低预紧，不带滚珠链

R166521321

R166521322

滚珠滑块，FKS，规格 25，CS 钢，高精度，低预紧，带滚珠链

R166521323

R16652132Y

R16652132Z

R166521420

滚珠托架 KWD-025-FKS-C1-N-1

滚珠滑块，FKS，规格 25，CS 钢，标准精度，低预紧，不带滚珠链

R166521421

R166521422

滚珠滑块，FKS，规格 25，CS 钢，标准精度，低预紧，带滚珠链

R166521423

R16652142Y

R16652142Z

R165329320

滚珠托架 KWD-025-FLS-C0-H-1

滚珠滑块，FLS，规格 25，CS 钢，高精度，无预紧，不带滚珠链

R165329322

滚珠滑块，FLS，规格 25，CS 钢，高精度，无预紧，带滚珠链

R165329420

滚珠托架 KWD-025-FLS-C0-N-1

滚珠滑块，FLS，规格 25，CS 钢，标准精度，无预紧，不带滚珠链

R165329422

滚珠滑块，FLS，规格 25，CS 钢，标准精度，无预紧，带滚珠链

R165321320

滚珠托架 KWD-025-FLS-C1-H-1

滚珠滑块，FLS，规格 25，CS 钢，高精度，低预紧，不带滚珠链

R165321321

R165321322

滚珠滑块，FLS，规格 25，CS 钢，高精度，低预紧，带滚珠链

R165321323

R16532132Y

R16532132Z

R165321420

滚珠托架 KWD-025-FLS-C1-N-1

滚珠滑块，FLS，规格 25，CS 钢，标准精度，低预紧，不带滚珠链

R165321421

R165321422

滚珠滑块，FLS，规格 25，CS 钢，标准精度，低预紧，带滚珠链

R165321423

R16532142Y

R16532142Z

R165321424

滚珠托架 KWD-025-FLS-C1-N-2

R165321220

滚珠托架 KWD-025-FLS-C1-P-1

滚珠滑块，FLS，规格 25，CS 钢，精密精度，低预紧，不带滚珠链

R165321222

滚珠滑块，FLS，规格 25，CS 钢，精密精度，低预紧，带滚珠链

R16532122Y

R16532122Z

R165321120

滚珠托架 KWD-025-FLS-C1-S-1

滚珠滑块，FLS，规格 25，CS 钢，超精密精度，低预紧，不带滚珠链

R165321122

滚珠滑块，FLS，规格 25，CS 钢，超精密精度，低预紧，带滚珠链

R16532112Y

R16532112Z

R165321920

滚珠托架 KWD-025-FLS-C1-U-1

滚珠滑块，FLS，规格 25，CS 钢，超级精密精度，低预紧，不带滚珠链

R165321922

滚珠滑块，FLS，规格 25，CS 钢，超级精密精度，低预紧，带滚珠链

R16532192Y

R16532192Z

R165321820

滚珠托架 KWD-025-FLS-C1-X-1

滚珠滑块，FLS，规格 25，CS 钢，极精密精度，低预紧，不带滚珠链

R165321821

R165321822

滚珠滑块，FLS，规格 25，CS 钢，极精密精度，低预紧，带滚珠链

R165321823

R16532182Y

R16532182Z

R165322320

滚珠托架 KWD-025-FLS-C2-H-1

滚珠滑块，FLS，规格 25，CS 钢，高精度，中度预紧，不带滚珠链

R165322322

滚珠滑块，FLS，规格 25，CS 钢，高精度，中度预紧，带滚珠链

R16532232Y

滚珠滑块，FLS，规格 25，CS 钢，高精度，中度预紧, 带滚珠链

R16532232Z

R165322420

滚珠托架 KWD-025-FLS-C2-N-1

滚珠滑块，FLS，规格 25，CS 钢，标准精度，中度预紧，不带滚珠链

R165322220

滚珠托架 KWD-025-FLS-C2-P-1

滚珠滑块，FLS，规格 25，CS 钢，精密精度，中度预紧，不带滚珠链

R165322222

滚珠滑块，FLS，规格 25，CS 钢，精密精度，中度预紧，带滚珠链

R16532222Y

滚珠滑块，FLS，规格 25，CS 钢，精密精度，中度预紧, 带滚珠链

R16532222Z

滚珠滑块，FLS，规格 25，CS 钢，精密精度，中度预紧, 不带滚珠链

R165322120

滚珠托架 KWD-025-FLS-C2-S-1

滚珠滑块，FLS，规格 25，CS 钢，超精密精度，中度预紧，不带滚珠链

R165322122

滚珠滑块，FLS，规格 25，CS 钢，超精密精度，中度预紧，带滚珠链

R16532212Y

R16532212Z

R165322920

滚珠托架 KWD-025-FLS-C2-U-1

滚珠滑块，FLS，规格 25，CS 钢，超级精密精度，中度预紧，不带滚珠链

R165322922

滚珠滑块，FLS，规格 25，CS 钢，超级精密精度，中度预紧，带滚珠链

R16532292Y

R16532292Z

R165322820

滚珠托架 KWD-025-FLS-C2-X-1

滚珠滑块，FLS，规格 25，CS 钢，极精密精度，中度预紧，不带滚珠链

R165322822

滚珠滑块，FLS，规格 25，CS 钢，极精密精度，中度预紧，带滚珠链
