REXROTH输送机3842547995

REXROTH输送机3842547995，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH输送机

3842547995

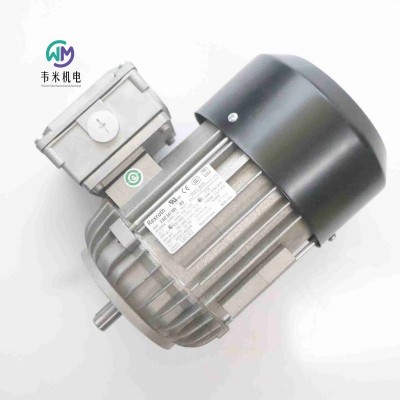

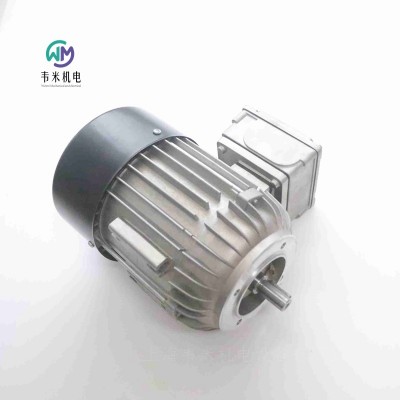

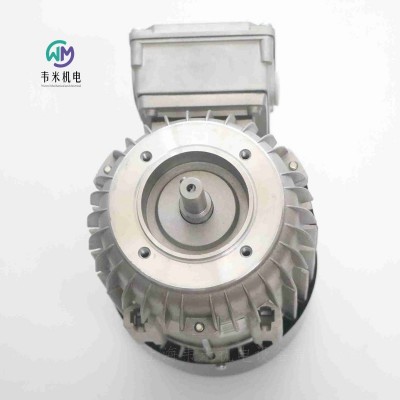

三相异步电机 MOTOR 230/400V450W50HZ-265/460V520W60HZ

力士乐REXROTH附件齿轮

3842563318

附件齿轮 GS 14-2 I=4,8:1

力士乐REXROTH基本单元 90+ AL DIRECT

3842546121

基本单元 AL，VFplus 90，直接

安装技术  链式输送系统 VarioFlow plus  VarioFlow plus 铝合金系统  驱动装置和回转装置 AL  基本单元 90+ AL DIRECT

基本单元 AL，VFplus 90，直接

AL 直接基本单元 + 驱动组件 = 整套端部驱动机构

滑动导轨在端部驱动机构中滑动，从而降低了噪音

驱动组件可安装于左/右侧（电机、联轴器、法兰）

使用标配的一体式六角空心轴驱动平行的输送段或输送桥

球轴承由不锈钢 (1.4301) 制成，两侧均带有密封件，并填充了符合FDA的润滑脂

平行输送段之间的间隙小可低至零

侧面部件带有用于安装侧向导轨支架或类似部件的凹槽

在倾斜的输送段上必须使用链轮，以防链条下滑

技术参数

结构尺寸 [b] [mm] 90

供货范围 含紧固件

供货提示 已装配：封闭式链条护板

材料说明

六角轴 至结构尺寸 160：PA，从结构尺寸 160 起：不锈钢 1.4301 + PA

外壳：压铸铝，银色粉末涂层

滚珠轴承：不锈钢 1.4301/FDA

连接件：钢，镀锌

链条导板：PA

链轮：PA

有效链条长度 [m] 2x 0,2

有效滑动条板长度 [m] 0,881

所需配件

摩擦条：长度计算

电机支架

驱动组件

推荐配件

主动或被动桥接组件

同步驱动连接组件

重量 [kg] 4.01

力士乐REXROTH运输链 160+ FLAT T7 L2898

3842571251

扁平输送链用于物料的直接输送，或者通过工件托盘的间接输送

安装技术  链式输送系统 VarioFlow plus  输送链  扁平输送链条  运输链 160+ FLAT T7 L2898

链节可以与其他相同结构尺寸的链条类型组合使用。通过在扁平链节上钻孔，可以简单地紧固上部结构。链板底部安装了对中工具。z大钻孔至 ?5 mm，因为在这个位置上在链式输送机中没有干扰轮廓

技术参数

结构尺寸 [b] [mm] 160

供货范围 成套，包括链销和铰链栓

长度 [L] 2898.0

材料说明

铰链栓：PA66

链节：POM

链销：不锈钢 1.4301

重量 [kg] 5.3

力士乐REXROTH运输链 160+ FRICT T7 L2898

3842571254

静摩擦链条可实现输送上坡段或者下坡段的物料。所有链节带有静摩擦面 (AZ=1)（AZ = 节距）

安装技术  链式输送系统 VarioFlow plus  输送链  平顶链  运输链 160+ FRICT T7 L2898

通过定期清洁可以保持抓取力。链板不适合于输送边缘锋利的物品。

结构尺寸 [b] [mm] 160

供货范围 成套，包括链销和铰链栓

长度 [L] 2898.0

材料说明 铰链栓：PA66

链节：POM

链销：不锈钢 1.4301

静摩擦片：TPE Shore 70A

重量 [kg] 5.7

力士乐REXROTH驱动桥3842999083

AS 2/B-150 MA=M 驱动模块

安装技术  输送系统 TS 2plus  纵向输送皮带和齿形皮带  皮带和齿形皮带输送段单元的部件  驱动桥 AS 2/B-150 MA=M

AS 2/B-150 MA=M 驱动模块

该驱动模块 AS 2/B-... 用于驱动自建输送装置内的输送介质皮带或者用作一个横向段，所述输送装置包含一个输送段、一个返回装置和一个输送带。

输送介质：皮带（适用于EPA）

电机连接：可选择通过电缆/插头或接线盒进行电机连接

电机安装在中间时，只能采用 0° 和 90° 位置。电机安装在右侧或左侧时，安装角度可任意选择

特殊型号根据要求供货

可堆积运行

技术参数：

ESD 是

干燥室 [%rF] <1

传送方向的轨道宽度 [b max] [mm] 1200

传送方向的轨道宽度 [b min] [mm] 160

堆积运行中的输送段负载 [kg] 150

额定速度 [vN]

0 m/min ohne Motor und ohne Getriebe

12 m/min

15 m/min nicht m?glich bei f = 60 Hz

18 m/min

6 m/min

9 m/min

电机连接 [AT]

K = Klemmenkasten

S = Kabel/Stecker

输送介质长度 [lAS] [mm] 660

供货范围 包含紧固件，用于安装至 ST 2/… 输送段，以及安装在邻近的回转单元上。

驱动模块 AS 2/B-150

供货提示 完全装配

提示 可个性化地订购宽度类型

-值 [mm]

1040

1200

160

240

320

400

480

640

800

净室分级 ISO 第 7 级

输送介质 皮带（适用于 EPA 中的应用）

所需配件 滚轮轨 RB 2，用于相邻的纵向段和长度小于 320 mm 的工件托盘

滚轮轨套装 RB 2/UM 2，用于带有相邻纵向段的横向段

博世力士乐在各个行业实现面向未来生产的装配技术。提供可无缝集成到生产 IT 中的智能和模块化硬件和解决方案。从进货到生产和出货的各个流程，帮助您计划、设计和持续改进。我们的产品组合覆盖由铝型材制成的流动式货架和框架、符合人体工程学的装配工作站到全自动生产线的输送系统。基于数十年的实践经验，复杂而独特的多功能装配技术进一步不断发展。

基本机械元件

灵活性强：源自装配系统

如果为特定用途单独定制作业环境，则更加高效。从框架、围栏、特殊的系列化生产机械和ESD传导系统，到材料供应和链接的工作站或生产线，博世力士乐灵活的装配系统可为任何行业的任何任务提供快捷、完整的解决方案。

30多年前，博世引进了一套模块化系统，而如今我们的模块化系统所包含的零件远远超过1500个。其实这个创意相当简单：系统基于铝型材，型材上设有“连续的”纵向割缝。

由于系统的改进、面向客户的服务和全面的服务支持，包括免费的规划，我们的模块化系统可提供您需要的一切，以打造高效的作业环境。

力士乐VE 2 挡停器

0842900300

气动挡停器

倾斜挡停器；可打开，不会对工件托盘的接触面造成磨损

不容许采用可反转运行

将一个或多个堆积工件托盘停止在确定的工件托盘止动表面。当压力释放后，挡停器通过弹簧关闭，同时工件托盘停止。安装在辊道内，直接装于输送段。

工件托盘的总重  200kg

工作温度  0 ... +60℃

需要的压缩空气接口  4 ... 6bar

气动压入配合 φ  4mm

包括用于安装至 ST 2/... 输送段的紧固材料

气动元件

0842900300

版本VE 2

分离器VE 2

气动分离器

翻车机；工件载体接触面无磨损的开口

不允许反向操作

可与WT 2/E、WT 2、WT 2/F和WT 2/LS组合使用

产品特性

交货通知单

安装

额定速度[m/min]

6,9,12,15,18

材料参考

外壳：PA 6，锁定手柄：黄铜，锁定锁：PA 66

交货范围

包括用于安装在输送线ST 2/…上的安装材料。。。，气动元件

工件载体总质量[mG][kg]200.

工作温度[T]0 ...+60°C

气动插入式接头[?][mm]4.

所需压缩空气连接[pmax][bar]6.

所需压缩空气连接[pmin][bar]4.

笔记

应要求提供高温分离器

工件载体总质量[mG]乘以[kg]

200,140,100,70,50

推荐配件

后挡板VE 2/RS，开关支架SH 2/。。。，职位查询

重量[kg]0.430
