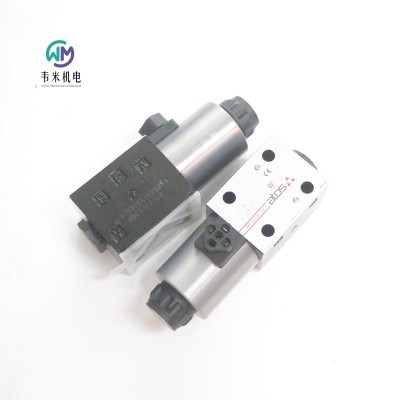

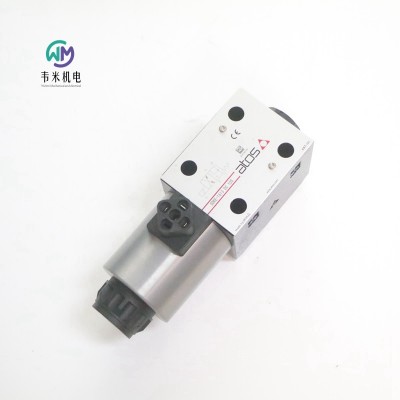

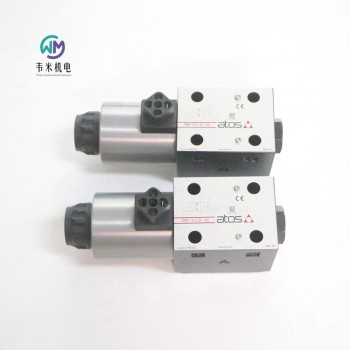

ATOS电磁阀SDKE-1613 DC 10S

ATOS电磁阀SDKE-1613 DC 10S，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

意大利ATOS阿托斯电磁阀

DKE型电磁换向阀

直动式，ISO 4401标准，10通径

滑阀型，两位或三位.直动式，带北美认证标准cURus比例电磁铁。

电磁铁组成部分:

湿式螺纹芯管，直流和交流芯管不一样，带手动应急按钮。

直流线圈之间或交流线圈之间可互换，无需易于替换。

标注型线圈保护等级为IP65，可选的线圈保护等级为IP67，带AMPJunior Timer插头或加长引线插头。

5腔型阀体适用于所有的直流阀，和/F、FV安全型交流阀。

标准型交流阀阀体为3腔型。

具有多种可互换的阀芯。

壳体铸造成型，内部流道大，压力损失小。

安装界面: ISO 4401标准，10通径

流量:150l/min

压力:350bar

阀机能

61=单电磁铁,中位加端位，弹簧对中

63=单电磁铁，2端位，弹簧偏置

67=单电磁铁，中位加端位，弹簧偏置

71=双电磁铁，3位，弹簧对中

75 =双电磁铁，2端位，机械定位

主要特征，密封和油液

安装位置  除脉冲操作时的-170*(无弹簧）型阀必须水平安装外，其余任意位置

底板表面精度  粗糙度指标Ra0.4,平面度0.01/100 (Iso 1101标准)

MTTFd值符合EN ISO 13849标准  150年

环境温度  标准型= -30°C ~+70°C;/PE选项=-20°C ~+70°C;/BT选项= -40°℃ ~+70℃

密封,推荐油液温度

NBR密封(标准型)=-20℃ ~+60°℃，对HFC液压油= -20°C ~ +50°c

FKM密封(VPE选项)=-20°C ~ +80℃

HNBR密封(BT选项)=-40°℃ ~ +60°C,对HFC液压油= -40°C~+50°C

推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s

油液清洁度  ISO 4406标准21/19/16口NAS 1638 10级,安装过滤精度为25um的进油过滤器.(B10≥75推荐值)

液压油 密封类型 类别 标准

矿物油 NBR，FKM,HNBR HL，HLP,HLPD,HVLP,HVLPD DIN 51524

不含水抗燃油液 FKM HFDU,HFDR ISO 12922

含水抗燃油液 NBR，HNBR HFC ISO 12922

工作压力 P,A,B口为350bar;T口直流电磁铁为210bar(选项Y为250bar) ;交流电磁铁为160bar

流量 150l/min，见7节的工作极限

线圈特征

绝缘等级 符合欧洲EN ISO 13732-1和EN ISO 4413标准，直流线圈表面温度为H(180C)级，交流线圈表面温度为F(155°C)级

保护等级符合DIN EN 60529标准 IP65(带666,667,669插头或E-SD正确安装)

相对负载因子 100%

电压波动范围 士10%

认证标准 cURus北美认证标准

备注

选项

A=电磁铁安装在油口B端（仅对单电磁铁阀)。对标准型，电磁铁安装在油口A端。

WP=带用橡胶帽保护的应急手动按钮。

WPD/KE-DC =(仅对直流供电电源）带机械定位的手动应急按钮，需单独订货。

L,L1,L2,L3,LR,L7,L8=控制切换时间的装置(仅对直流电磁铁)。

L7和L8仅对阀芯类型0/1，1/1，3/1，4和5

Fl, FV= 5腔型阀体适用于直流和交流供电电源，带接近式位置开关用于监测阀芯位置。

Y=外泄，仅对直流型电源，若T口压力高于大允许压力时，选用此选项。

DIN 43650的电气/电子插头型号，需单独订货。

666=标准型插头符合IP-65保护等级，适用于直接连接在电源上。

667=同666，但内置信号指示灯

669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC110V和230V-lmax 1A)

阀芯

0和3阀芯也有0/1和3/1型。此时，中位回油将受限制。

1阀芯也有11型，它们都具有特殊的形状，以减少切换时液压冲击。

1I9型，不得电时封闭油口，同时避免了由于内部泄露导致A，B口增压。

控制切换时间的装置

此类装置仅适用于直流供电的电磁铁（5腔体电磁阀)，由于能够控制切换时间，因此减少液压回路中油路的冲击。图中标示了各种不同的切换装置。

L:控制并调节阀芯两个运动方向的切换时间:切换时间的调节是通过拧紧拧松调节元件（调节塞)实现自我调节的。

L1/L2IL3:控制阀芯两个运动方向的切换时间，但切换时间是固定的(流量恒定)。节流器安装在阀体上，φL1 = 1.25 mm; φL2 = 1 mm; φL3 = 0.75 mm;

LR:控制和调节阀芯从B→A运动方向的切换时间。该装置不影响反方向A→B运动方向的切换时间

(标准时间)。

L7IL8:通过校准节流器（流量恒定）控制阀芯向两个方向移动。节流器安装在电磁铁支座上。

安装调节装置的通道必须充满油，才能正常工作。

意大利ATOS阿托斯电磁阀订货型号：

DKE-1610 DC 10

DKE-1613/A DC 10/PE

DKE-1614/FV-X 24DC 30

DKE-1631/2 DC 10

DKE-1631/2/A DC 10

DKE-1713 DC 10

DKE-1752/2 DC 10

SDKE-1613 DC 10S 24V

ATOS电磁阀SDKE-1613 DC 10S
