ATOS比例减压阀RZGA-A-033/80/M 35

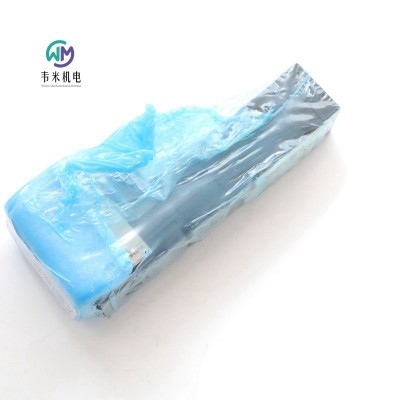

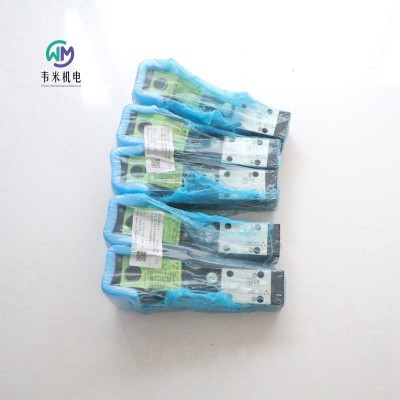

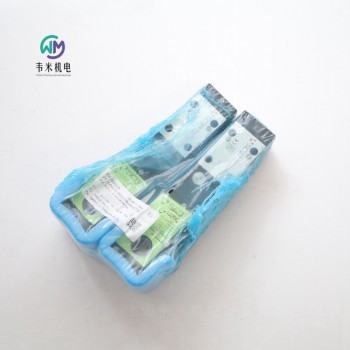

ATOS比例减压阀RZGA-A-033/80/M 35，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

阿托斯ATOS防爆型比例减压阀

直动式或先导式，不带传感器 - 通过 ATEX,IECEx,EAC,PESO或cULus认证

RZGA-A, HZGA-A；KZGA-A, AGRCZA-A

防爆型比例减压阀，直动式或先导式，用于开环压力控制。

配有防爆型比例电磁铁，通过防爆认证，可在具有潜在爆炸性环境的危险工况中安全操作。

认证证书：

ATEX,IECEx,EAC和PESO多重认证适用于天然气组 II 2G和粉尘类 II 2D

ATEX和IECEx多重认证适用于天然气组 I M2（矿井用）

cULus北美认证适用于天然气组 C&D

RZGA-A, HZGA-A，直动式或先导式：

规格：06通径 - ISO 4401

标准流量：12和40 l/min

KZGA-A，先导式：

规格：10通径 - ISO 4401

标准流量：100 l/min

AGRCZA-A，先导式：

规格：10和20通径 - ISO 5781

标准流量：160和300 l/min

压力：250 bar

电子放大器防爆阀上的电子放大器出厂设置电流限制。请将相关联的防爆型比例阀的完整编码也列在放大器的订单中。

放大器型号

E-BM-AS-* /A

类型  数字式

形式  DIN导轨式

E-BM-AES-* /A

类型  数字式

形式  DIN导轨式

主要特征

安装位置 任意位置

安装面粗糙度符合ISO 4401标准 可接受的粗糙度指标，Ra≤0.8，推荐Ra 0.4 - 平面度 0.01/100

MTTFd值符合EN ISO 13849标准 75年；150年仅对RZGA-010

环境温度范围 标准型 = -20℃ ~ +70℃ /PE选项 = -20℃ ~ +70℃ /BT选项 = -40℃ ~ +70℃

存储温度范围 标准型 = -20℃ ~ +80℃ /PE选项 = -20℃ ~ +80℃ /BT选项 = -40℃ ~ +70℃

表面防护 镀锌层黑色钝化 - 盐雾试验(EN ISO 9227标准)＞200h

遵守细则

防爆保护，

- 隔爆型外壳“Ex d”

- 粉尘燃点保护外壳“Ex t”

RoHs指令2011/65/EU，版2015/65/EU

REACH规则(EC)n°1907/2006

液压特性 - 基于油温50℃，ISO VG46 矿物油

P,A,B,X口压力 [bar]  315

T,Y口压力 [bar]  210

滞环[压力的%]  ≤ 1.5

线性度[压力的%]  ≤ 3

重复精度[压力的%]  ≤ 2

电气特性

功耗  35W

绝缘等级  H级（180°C）电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范

相关电缆夹保护级别  多重认证：IP66/67，符合DIN EN60529标准UL认证：防雨外壳，通过UL认证

负载因子  连续工作（ED=100%）

电缆规格和温度 - 电源和接地电缆必须符合以下特性

多重认证 组 I 和组 II

电源：线圈连接线截面 = 2.5mm²

接地：

内部接地线横截面 = 2.5mm²

外部接地线横截面 = 4mm²

cULus认证：

适用于 I 级 I 区，天然气组C

符合UL 1309认证标准的船舶用编织电缆

镀锡铜绞线

铜丝编织层

编织层整体防渗套

任何列出的（UBVZ/UBVZ7）船用电缆，额定电压为300V min，15A min。3C 2.5 mm（14 AWG），适用温度范围至少为-25℃至+110℃

注：对于I类线路，只有当低于10A的保险丝连接到电磁铁接线的负载端时，才允许使用3C 1.5 mm AWG 16电缆规格。

电缆夹 - 仅适用于多重认证

带螺纹连接的电缆夹 GK-1/2”，1/2”NPT或M20x1.5, 用于标准电缆或编织电缆，必须单独订购，见技术样本KX800

注：电缆夹接入口螺纹上应使用545型乐泰密封胶

选项

O= 水平电缆接口，在垂直空间有限的情况下选择

P= 集成式压力限制器

AGRCZA-*/P可提供机械压力限制器，作为对抗高压的保护。出于安全原因，出厂预调的机械压力限制器是完全卸载的（压力）。

首次调试时，压力设定值必须稍微高于比例控制的压力调节值。

按照以下步骤来设定机械压力限制器的压力：

给放大器提供输入参考信号。系统压力将不会增大，直到机械压力限制器仍然处于卸荷状态

顺时针旋转调节螺母 直到系统压力增加到一个稳定值，与参考输入信号下压力设定值相对应

顺时针旋转调节螺母 ，再多旋转1或2圈，确保在比例阀工作期间，机械压力限制器仍然关闭

R=集成单向阀用于自由反向流动

AGRCZA-*/R带集成式单向阀，用于A→B自由反向流动

单向阀 - 开启压力=0.5bar

螺堵

意大利阿托斯ATOS防爆型比例减压阀订货型号：

RZGA-A-010/32/M 23

RZGA-A-010/32/GK 24

RZGA-A-033/80/M 35

RZGA-A-033/80/GK 34

RZGA-A-033/80/PA-GK

RZGA-A-033/80/PA-GK/7

RZGA-A-033/80/M/7 33

RZGA-A-010/100/PA-M/7

KZGA-A-031/180/NPT 23
