电机MSC060-3U30-N401-1BCK-NTNN

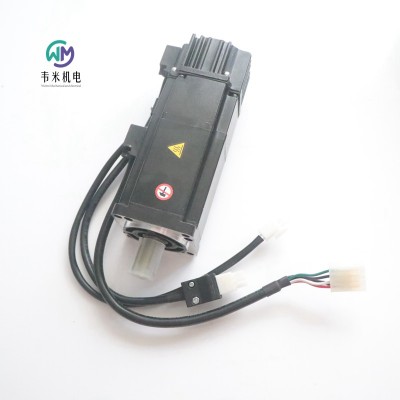

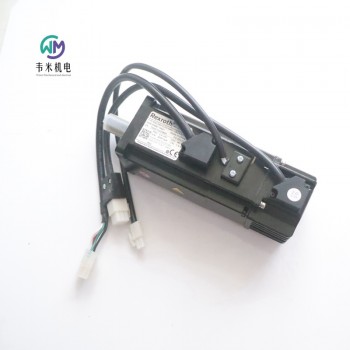

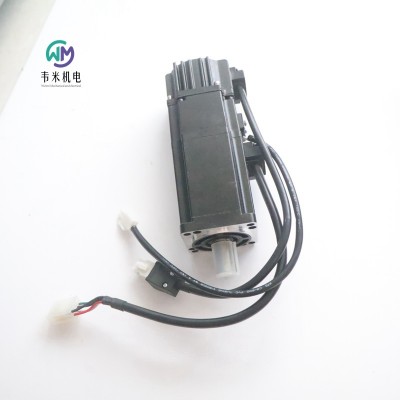

力士乐电机MSC060-3U30-N401-1BCK-NTNN，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH伺服电机

MSC系列

产品信息

概述信息

力士乐MSC系列电机（永磁同步电机）包括4个法兰尺寸、15个型号以及400 W至7.5 kW功率范围内的多种变体。与力士乐IndraDrive ACS01伺服驱动器配合使用，可满足不同工业应用的需求。

基本特征：

产品三相永磁同步电机

环境温度  0…40℃

防护等级  IP67

冷却类型  自然冷却

安装高度  高于海平面1000米

绝缘等级 155℃（F）

编码器  23位，单圈或多圈值编码器

电气连接  安培插头（400 W、750 W）

航空插头（其他电源）

24伏直流电制动装置，可选

轴封标准件

带螺纹孔和可拆卸键槽的轴

电机铭牌

产品信息显示在电机铭牌上。

TYP：类型代码

MNR：材料编号

SN：序号

FD：生产日期

P（N）：额定功率

n（N）：额定转速

U（N）：额定电压

I（N）：额定电流

Encoder：编码器信息

Brake：制动器信息（选配）

电力电缆CKL0103

电力电缆在电机的三相输入功率和驱动器的输出之间建立了电气连接。MSC130的刹车电缆集成在电源电缆中，而MSC060、MSC080和MSC180则需要单独的刹车电缆。

编码器电缆CKG0103

编码器电缆连接电机编码器和驱动编码器接口，为驱动控制提供所需的反馈。

制动器电缆CKB0103

根据要求，如果选择带制动器的电机，请为MSC060、MSC080或MSC180选择合适的单独的制动器电缆。

操作和维护

5.1操作、运输和贮存

本产品应在以下环境条件下使用：

—环境温度：0…+40℃

—高度：0至1000米

—相对湿度：5…95%

—湿度：1至29克/立方米

—无结露现象

运输时应避免冲击或震动，并保持原包装，吊装前应使用电机自带的有眼螺栓，并确认有眼螺栓连接可靠。禁止拉出电机和编码器的出线。

产品应存放在远离阳光的干燥无尘室内环境中。环境温度为-20…+60℃，相对湿度小于80%。

使用安全须知

—请仔细阅读本说明书。在本文件所述的操作条件外使用电机被定义为“非预期用途”。

—本产品需与力士乐ACS变频器配套使用。

—检查铭牌、电机和配件。

—在调试机器之前，请确认电气连接以及电气和机械的安全性。

德国力士乐REXROTH伺服电机订货号和型号：

R988119940 MSC060-3U30-N401-1ACK-NTNN

R988119941 MSC060-3U30-N401-1BCK-NTNN

R912008283 MSC080-3U30-N751-1BCK-NTNN

R988114070 MSC080-3U30-N751-0BCK-NTNN

R988114094 MSC130-3M20-N152-1APK-NTNN

R988114083 MSC130-3M20-N102-1BPK-NTNN

R988114103 MSC130-3M20-N302-1BPK-NTNN

R988123909 MSC180-3H15-N442-0BPK-NTNN

R988114119 MSC180-3M15-N752-1BPK-NTNN

R988114115 MSC180-3M15-N552-1BPK-NTNN

力士乐电机MSC060-3U30-N401-1BCK-NTNN
