力士乐电磁阀4WE10R50/EG24N9K4/M

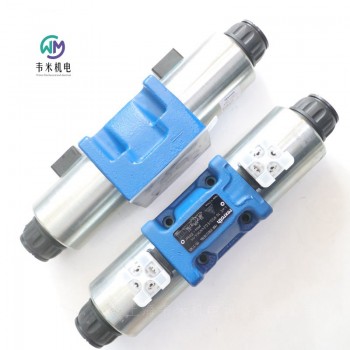

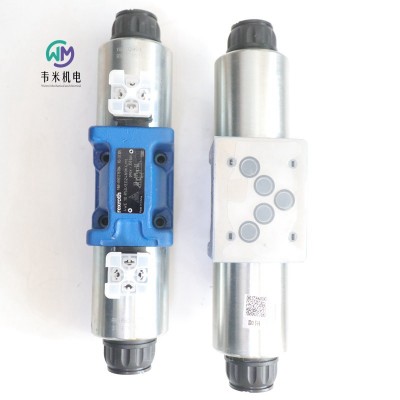

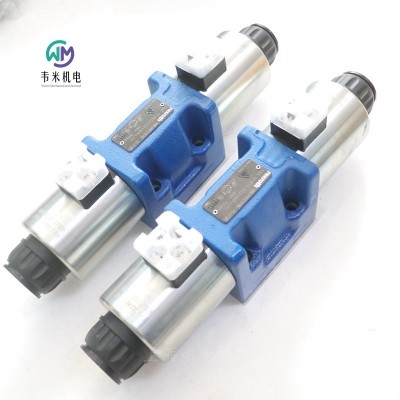

力士乐电磁阀4WE10R50/EG24N9K4/M，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH电磁阀4WE10R5X/EG24N9K4/M

R901278784 4WE10R50/EG24N9K4/M

标称尺寸10，符号R，磁驱动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

滑阀

直动式

产品特性

连接类型 ISO 4401-05-04-0-05

压力[bar] 350

体积流量[l/min] 105

活塞符号 符号R

控件 磁性驱动

连接类型 板式结构

标称尺寸 10

操作类型 磁性驱动

连接数 4

开关位置数量 3

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封件 NBR

重量[kg] 5.5

力士乐REXROTH带电磁启动的直动式方向滑阀

WE 10...E

规格 10

组件系列 5X

大工作压力 350 bar

大流量 160 l/min

三位四通、二位四通或二位三通型号

油口安装面符合 ISO 4401-05-04-0-05

高功率线圈，可选旋转 90°

电气连接作为单个或对中连接

可选择与 PWM 连接器（快速切换放大器，节能）搭配使用

辅助操纵装置，可选

当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU

电磁线圈是经过认可的组件，带有 UR 标记，可选

通过 CSA C22.2  139-13 认证，可选

WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。该阀控制流体的启动、停止和方向。

该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧 。在断电状态下，控制阀芯由复位弹簧保持在中间位置或初始位置（版本 "O" 除外）。接通液压油中的电磁铁时，控制阀芯从其静止位置到所需的终端位置。这样可根据所选符号发出所需的流体方向。

在关闭电磁铁后，控制阀芯将被推回至中间位置或初始位置（带 "OF" 器的阀和不带弹簧类型 "O" 的阀除外）。

辅助操作可在磁铁不通电的情况下手动切换阀门。

液压系统必须正确通风，以确保能够发挥正常功能。

不带弹簧复位 "O"（仅适用于符号 A、C 和 D）

这种型号为带两个切换位置和两个电磁铁且不带器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。

不带弹簧复位，带器 "OF"（仅适用于符号 A、C 和 D）

这种型号为带两个开关位置和两个电磁铁且带器的方向阀。控制阀芯通过器固定在相应的切换位置。因此，在操作过程中，无需向电磁铁施加电流，这有助于节能操作。

型号 "73...A12"（软切换行为）

控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。

与标准阀相比，换向行程（测量为加速度值 a）可以减少约 85 %，具体取决于控制阀芯的型号（参见 "加速度值"）。

注意：

连接两个或多个阀门的泄油管路中的压力峰值可能导致带有器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。

由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。

节流插件

根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。

德国力士乐REXROTH电磁换向阀订货号和型号：

R900911869 4WE10E3X/CW230N9K4

R901349736 3WE10A50/OFEG205N9K4/V

R901278791 3WE10B50/EG24N9K4/M

R900944371 4WE10D33/CG220N9K4/V

R901487117 4WE10C50/EW230N9K4/M

R900598925 4WE10D33/CW110N9K4

R900912496 4WE10D33/CW230N9K4

R900923393 4WE10D33/CW230N9K4/V

R901336181 4WE10D50/EG205N9K4/M

R901382182 4WE10D50/EG110N9K4/V

R901344560 4WE10D50/EG220N9K4/V

R901339383 4WE10D50/EG220N9K4/M

R901278760 4WE10D50/EG24N9K4/M

R901483529 4WE10D50/EW230N9K4/M

R901529623 4WE10D50/EW230N9K4/V

R901344562 4WE10D50/OFEG220N9K4/M

R901278763 4WE10D50/OFEG24N9K4/M

R901341857 4WE10D73-50/EG24N9K4/A12M

R901278761 4WE10E50/EG24N9K4/M

R900595532 4WE10EA33/CG24N9K4

R901278780 4WE10EB50/EG24N9K4/M

R901278768 4WE10G50/EG24N9K4/M

R901487114 4WE10G50/EW230N9K4/M

R900597986 4WE10H33/CG24N9K4

R901278779 4WE10HA50/EG24N9K4/M

R901349517 4WE10HB50/EG24N9K4/M

R900593805 4WE10J33/CW230N9K4

R901278744 4WE10J50/EG24N9K4/M

R901325488 4WE10J50/EG24N9K4/MH

R901327207 4WE10J50/EG205N9K4/M

R901320114 4WE10J73-50/EG24N9K4/M

R901341855 4WE10J73-50/EG24N9K4/A12M

R901278782 4WE10JA50/EG24N9K4/M

R901278774 4WE10Q50/EG24N9K4/M

R901278784 4WE10R50/EG24N9K4/M

R901349519 4WE10RB50/EG24N9K4/M

R901333735 4WE10T50/EG24N9K4/M

R900591664 4WE10D3X/OFCG24N9K4

R901278781 4WE10F50/EG24N9K4/M

R901278778 4WE10U50/EG24N9K4/M

R901349658 4WE10Y73-50/EG24N9K4/A12M

力士乐REXROTH电磁阀R901529623

液压方向短管阀 4WE10D5X/EW230N9K4/V

R901529623 4WE10D50/EW230N9K4/V

公称尺寸 10，符号 D，电磁操作，230 V AC 50/60Hz

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

产品属性

连接图 ISO 4401-05-04-05

产品系列 WE10../E

工作压力[bar] 350

流量[l/min] 145

滑阀符号 符号D

连接类型 底板安装

大小 10

驱动类型 电磁阀驱动

端口数 4.

切换位置数量 2.

电源电压 230伏交流电50/60Hz

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

符合性说明 CE–低压指令2014/35/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 3.3

力士乐REXROTH电磁阀R901487114

液压方向短管阀 4WE10G5X/EW230N9K4/M

R901487114 4WE10G50/EW230N9K4/M

公称尺寸 10，符号 G，电磁操作，230 V AC 50/60Hz

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 WE10../E

工作压力[bar] 350

流量[l/min] 112

滑阀符号 符号G

连接类型 底板安装

大小 10

驱动类型 电磁阀驱动

端口数 4.

切换位置数量 3.

电源电压 230伏交流电50/60Hz

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

符合性说明 CE–低压指令2014/35/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.

力士乐REXROTH电磁阀R901483529

液压方向短管阀 4WE10D5X/EW230N9K4/M

R901483529 4WE10D50/EW230N9K4/M

公称尺寸 10，符号 D，电磁操作，230 V AC 50/60Hz

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 WE10../E

工作压力[bar] 350

流量[l/min] 145

滑阀符号 符号D

连接类型 底板安装

大小 10

驱动类型 电磁阀驱动

端口数 4.

切换位置数量 2.

电源电压 230伏交流电50/60Hz

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

符合性说明 CE–低压指令2014/35/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.28

力士乐REXROTH电磁阀R901382182

液压方向短管阀 4WE10D5X/EG110N9K4/V

R901382182 4WE10D50/EG110N9K4/V

公称尺寸 10，符号 D，磁铁操作，110 V DC

高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 WE10../E

工作压力[bar] 350

流量[l/min] 135

滑阀符号 符号D

连接类型 底板安装

大小 10

驱动类型 电磁阀驱动

端口数 4.

切换位置数量 2.

电源电压 110伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

符合性说明 CE–低压指令2014/35/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 4.1

力士乐REXROTH电磁阀R901327207

液压方向短管阀 4WE10J5X/EG205N9K4/M

R901327207 4WE10J50/EG205N9K4/M

公称尺寸 10，符号 J，磁铁操作，205 V DC

高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 WE10../E

工作压力[bar] 350

流量[l/min] 150

滑阀符号 符号J

连接类型 底板安装

大小 10

驱动类型 电磁阀驱动

端口数 4.

切换位置数量 3.

电源电压 205伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

符合性说明 CE–低压指令2014/35/EU

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 5.5

力士乐REXROTH电磁阀R901320114

液压方向短管阀 4WE10J73-5X/EG24N9K4/M

R901320114 4WE10J73-50/EG24N9K4/M

公称尺寸 10，符号 J73，磁铁操作，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 WE10../E

工作压力[bar] 350

流量[l/min] 160

滑阀符号 符号J73

连接类型 底板安装

大小 10

驱动类型 电磁阀驱动

端口数 4.

切换位置数量 3.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 5.53

力士乐REXROTH电磁阀R901278791

液压方向短管阀 3WE10B5X/EG24N9K4/M

R901278791 3WE10B50/EG24N9K4/M

公称尺寸 10，符号 B，磁铁操作，24 V DC

高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。

滑阀

直接驱动

产品属性

连接图 ISO 4401-05-04-05

产品系列 WE10../E

工作压力[bar] 350

流量[l/min] 120

滑阀符号 符号B

连接类型 底板安装

大小 10

驱动类型 电磁阀驱动

端口数 3.

切换位置数量 2.

电源电压 24伏直流电

电子连接器 3极连接器（2+PE）

电气连接说明 符合EN 175301-803的3极连接器（2+PE）

液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.04

力士乐REXROTH电磁阀4WE10Y73-5X/EG24N9K4/A12M

R901349658 4WE10Y73-50/EG24N9K4/A12M

标称尺寸10，符号Y73，磁驱动，24 V DC

高功率范围的工业液压阀。根据液压符号可靠切换油流向

滑阀

直动式

产品特性

连接类型 ISO 4401-05-04-0-05

压力[bar] 350.

体积流量[l/min] 120

活塞符号 符号Y73

控制 磁性驱动

连接类型 板式结构

标称尺寸 10.

操作类型 磁性驱动

连接数 4

开关位置数量 2

电源电压 24伏直流电

电气插头 设备插头3针（2+PE）

电气连接说明 符合EN 175301-803的装置插头3针（2+PE）

压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.02
