钢管外径在线检测解决方案及设备选型

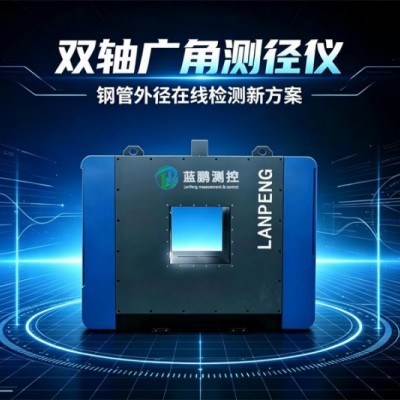

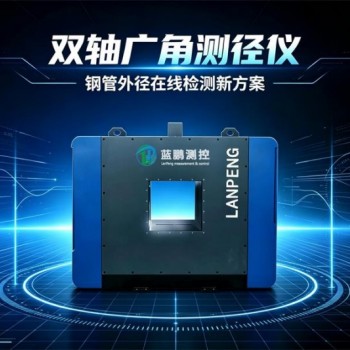

钢管外径检测看似简单，但真要在产线上实现稳定可靠的在线测量，需要解决测量精度、环境适应、数据管理和系统对接等一系列问题。JG02G-SG系列双轴广角测径仪提供了一套相对完整的解决方案，下面从五个维度拆解。

一、测量方案：光电非接触，双轴广角

测量方式采用光电非接触测量，每组测头由发射端和接收端组成，发射端用高亮度LED光源（z高3000mcd），接收端用CCD配合广角镜头采集信号。双轴布置可以同时获取管材截面两个方向的直径信息，计算椭圆度。测量频率z高2000Hz，高速轧制时数据不遗漏。

二、防护方案：全封闭加吹扫

轧钢车间环境恶劣，粉尘、水汽、电磁干扰三重考验。全封闭外壳三防设计，加上风刀吹扫装置持续清洁光学窗口。这套防护方案的核心思路是"少维护"——不是靠人工频繁清洁来保持精度，而是通过设备自身的设计减少维护需求。

三、数据管理方案：从采集到存储到追溯

测量软件运行在工控机上，实时显示管材截面z大/z小直径、平均值、椭圆度等。尺寸波动趋势可对应到管材具体位置，超差数据红色报警。历史数据存储超过1年，精确到秒级查询。温度系数自动修正功能可对接高温计实现热膨胀补偿。误差过大时放入标准棒校准恢复精度。

四、系统对接方案：多协议覆盖

通信接口涵盖RS422、RS232、RS485、RJ45和继电器干接点。串口支持Modbus-RTU，网口支持Modbus-TCP、OPC-UA、S7、MQTT。继电器干接点传递开关量信号。不管你的产线用PLC、DCS还是MES、ERP，基本都能找到对应协议对接。选配智能模块后可与MES、ERP、PDA提供数据对接服务，还能通过手机APP实时查看测量数据。

五、选型方案：四型号覆盖主流需求

SG150：轧材直径1-130mm，精度正负0.03mm，适合小规格精密管材。

SG300：轧材直径1-280mm，精度正负0.06mm，适合中等口径管材。

SG400：轧材直径1-380mm，精度正负0.06mm，适合较大口径管材。

SG500：轧材直径1-480mm，精度正负0.06mm，适合大口径管材。

底座支持手动调高，可选配自动调高。高温产线建议选配测温仪。多规格切换频繁的产线建议选配智能模块实现自动调高。

这套方案从测量到防护到数据到对接到选型，五个环节形成了闭环，不是单纯的"一台测量设备"，而是钢管外径检测的整体解决思路。
