钢管在线直径、椭圆度、直线度集成测量仪 让管材数据透明

您的钢管产线上，是否还在用“卡尺+平台尺+人眼”的老三样来把控质量？

一根管要测外径、算椭圆度、量弯曲，数据记在纸上，录入电脑还要二次核对。一旦尺寸超差流入市场，退货、索赔、信誉受损接踵而至。

当行业标杆已经用一套集成设备实现“过管即检”，您的质检体系，是时候升级了。

三项指标，一台直线度测量仪器，在线全自动完成

外径实时测量：光电非接触式无损测量，测量频率达到2000Hz，外径精度能达到±0.01mm。

椭圆度同步计算：同一截面双向采集，自动算出z大与z小直径差值，椭圆度超标立即触发声光报警。

直线度全长度解算：采用3台仪器共同组成，前后两台数据拟合直径，中间数据与直线对比，得到实时在线米直线度，替代传统人工拉线法。

集成式方案对比分体式方案的核心优势

相比“单台测径仪+单台直线度仪”的分体组合方案，集成测量仪的价值优势十分显著：

成本更优：单台设备共用机架、控制系统与数据平台，采购成本较分体组合降低30%左右，同时减少后续运维成本；

占地更少：单机架部署，产线占用空间减少，适配产线空间紧张的改造场景；

数据一致：同一系统、同一时间基准采集的数据，避免分体设备数据不同步、无法对应同一根管材的问题；

运维便捷：统一校准、统一维护，减少多设备管理的人力投入；光电测头无运动磨损部件，长期运行可靠性强。

主要适配产线与应用场景

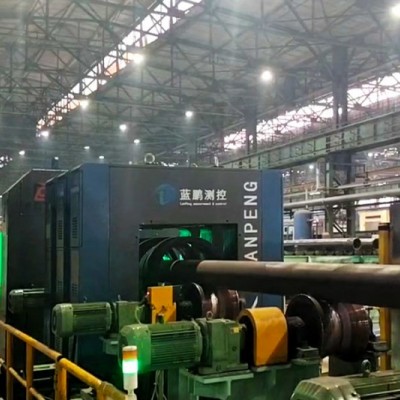

无缝钢管产线：部署于定径机后、精整线入口，实时监控轧制尺寸与直线度波动，及时调整轧制工艺，降低废品率与返工成本；

焊接钢管产线：ERW直缝焊管、螺旋焊管成型后全检，管控圆度与管体直度，保障后续管端加工、防腐工序的适配性；

表面处理产线：热镀锌、涂塑、防腐产线成品终检，把控出厂交付质量，减少尺寸不合格导致的客诉与退换货；

精密管材产线：液压管、轴承管、石油专用管等高精密品类的全尺寸质控，满足行业高标准公差要求；

精整仓储入库线：替代人工离线抽检，实现入库前全根全参数检测，为每根管材建立完整质量档案，实现质量可追溯；

无论是新建智能产线，还是对旧线进行质检改造，都可方便安装直线度测量仪，实现多数据实时检测。
