圆钢椭圆度在线检测方法及精度要求解析

椭圆度是圆钢质量控制的核心指标之一。简单说就是同一截面上z大直径和z小直径的差值。椭圆度超标，圆钢在使用中受力不均，可能引发工程问题。用人工卡尺量椭圆度？同一截面至少要量2个方向，要量准得量更多方向，热态下根本做不到。

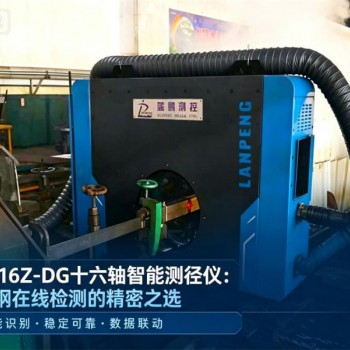

JG16Z-DG系列十六轴智能测径仪怎么测椭圆度？精度能做到多少？这篇说说技术细节。

椭圆度的定义和标准

椭圆度 = 同一截面z大直径 - z小直径。有些标准用绝对值，有些用相对值（椭圆度/标称直径×100%）。无论哪种定义，测量的前提是：同一截面上要有足够多的方向的直径数据。

四轴测径仪测4个方向，八轴测8个方向，十六轴测16个方向。方向越多，z大值和z小值的捕捉越准确，椭圆度计算越接近真实值。

十六轴测椭圆度的优势

JG16Z-DG的十六组测头以均匀角度间隔分布在测量区域周围，每个截面同时采集16个方向的外径数据。十六组测头同步触发，确保16个方向的数据来自同一截面同一时刻。

同步这一点很关键。如果测头不同步，轧材在高速移动，不同时刻采到的数据对应不同截面位置，算出来的椭圆度就不是真实截面形态，而是不同截面的拼凑值，误差可能不小。

十六轴比八轴多了8个方向，截面拟合更精细。对于椭圆度较大或者形状不规则的圆钢，十六轴能更准确地捕捉到z大直径和z小直径所在的方向，椭圆度计算更可靠。

精度指标

JG16Z-DG40-A型圆钢精度±0.01mm，重复性0.005mm。DG70-A型圆钢精度±0.02mm，重复性0.01mm。这意味着椭圆度的测量精度在±0.01-0.02mm级别，对于大多数轧钢产品的公差要求来说是够用的。

要达到这个精度，需要几个条件同时满足：LED光源亮度3000mcd保证成像清晰、冷却循环系统维持恒温、高压吹扫保证视窗清洁、温度系数自动修正消除热膨胀误差。少了哪一环，精度都会打折。

数据显示和报警

主控室液晶显示器实时显示管材截面的z大直径、z小直径、平均值、椭圆度，以及各路测头的分项测量值。操作工一眼就能看出椭圆度是否超标。

测量数据在设定范围内显示绿色，超差时变红色并声光报警。不需要操作工盯着数字对比，颜色就是信号。

尺寸波动趋势预报功能可以实时显示椭圆度沿轧材长度方向的变化趋势。如果椭圆度在逐渐变大，操作工在超差之前就能预判，提前调整轧机，而不是等出了不合格品再补救。

数据存储和追溯

测量数据存储时间大于1年，支持导出Excel，时间精确到秒。可以查询某一时刻的椭圆度数据，做批次追溯和统计分析。

输入管材长度和速度后，超差的椭圆度能定位到管材的具体位置。哪一段椭圆度超标了、超了多少，光标移过去就能看到。对追溯缺陷原因和调整轧制工艺是直接的依据。

椭圆度在线检测不是新鲜事，但测得准不准、测得全不全、数据用不用得起来，差距很大。十六轴同步采集、2000Hz高频采样、完善的防护和数据处理软件，这几样凑齐了，椭圆度检测才能真正做到"在线"而不是"在线假装检测"。
