在线测径仪：汽车线生产线上的智能“把关人”

汽车线适用于车辆仪表线路，大灯、座椅、雨刮器等整车低压连接、电动车辆、燃料电池车辆和混合动力车辆，用于驱动电力传输。其品质关乎着汽车的使用情况，在线测径仪是一种专门用于测量汽车线路（如电线、电缆等）直径的设备。

一、定义与用途

汽车线测径仪是一种高精度的测量工具，广泛应用于汽车制造、电子制造等行业中，用于测量汽车线路（包括但不限于电线、电缆）的直径，以确保其符合设计和生产要求。通过测量，可以及时发现线路直径的偏差，从而避免潜在的安全问题。

二、工作原理

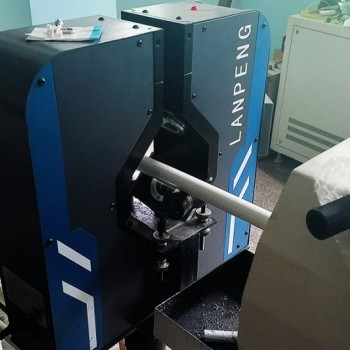

测头形成平行光视场，被测汽车线通过视场后，会形成与汽车线外径相同尺寸的阴影，通过光学系统将含有被测物阴影的图像投影到CCD上。通过图像处理算法，可以计算出线路的直径。这种方法具有测量速度快、精度高等优点。

三、测量范围

在线测径仪是一个大的系列产品，常规规格的测径仪的测量范围有0-15mm、0-40mm、0-70mm、20-100、20-150、0-165、55-185、105-235、155-285，生产厂家可根据自己生产的规格选择常规性测径仪，此外亦可以根据实际需求定制测量范围。

四、测量精度

不同规格的测径仪测量精度不同，但总的来说优于0.08mm，测量小尺寸的设备测量精度一般为0.01mm，更高精度需要定制。

无、产品特点

* 实时测量：实时显示测量值，数据刷新 1~10次/秒可设置。

* PID控制：实时反馈，实现工业现场闭环控制。

* 超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。

* 数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。

* 外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。

* 接口形式：模拟量0~10V\4~20mA。

* 数字接口 RS422/RS485（二选一）。

汽车线测径仪是一种高精度、易于使用且多功能的测量工具，在各种线缆、电缆、管材、棒材等行业生产中发挥着重要作用。通过合理选择和使用在线线测径仪，可以确保产品的质量和安全性。
