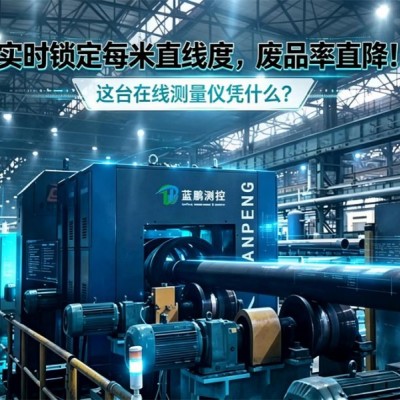

ZG06-D/SG系列在线动态米直线度测量仪 长材产线质检

在金属棒材、无缝管材、陶瓷管材等长材的生产制造中，直线度是衡量成品质量的核心指标。人工检测效率难以匹配高速产线节奏，还容易受人为操作、读数误差的影响，难以及时捕捉产线的质量波动。

针对生产环节的直线度检测痛点，保定市蓝鹏测控自主研发ZG06-D/SG 系列在线动态米直线度测量仪（专利号ZL2021 2 1644266.1），依托物方远心光电检测技术，实现产线运行过程中的非接触式实时动态检测，为长材生产企业搭建在线化、数字化的全流程质量管控体系。

直线法测量，弯曲方向无盲区

这款在线直线度测量仪采用三组物方远心光电传感器沿长材行进方向排布，同步采集被测物三个点位的坐标位置数据。系统通过前后两组测头的位置值拟合出基准直线，中间点位的实际测量值与该基准线的偏移量，即为对应位置的直线度误差。

与单方向检测设备不同，设备内部每路测量单元均采用两路呈90°交叉分布的光电测头，同时捕捉长材在水平、垂直两个方向的位置偏差。这一设计彻底打破了单一检测面的局限，无论长材向任意方向弯曲，设备都能精准捕捉到真实的直线度尺寸，避免因弯曲方向偏离检测面导致的漏检、误判问题。

硬核硬件配置，适配复杂生产工况

自研光电测头：高亮度、寿命长、频率高、散热好；

机械结构好：一体式安装、结构稳定、落位方便；

适配高温场景：搭配冷却循环系统，适配更多严苛的生产环境。

扩展接口多：接口丰富，可与产线任意设备系统对接。

智能软件，打通数字化管控链路

硬件性能之外，直线度测量仪搭载蓝鹏新一代测量软件，基于工控机运行，界面简洁直观，一线操作人员无需复杂培训即可快速上手。

软件可实时显示被测物的直径、椭圆度、米直线度误差、整根直线度数据，同时精准标注超差数值与对应位置；

支持多维度声光报警，既可设置整根产品的直线度超差报警，也可针对管材两端500mm范围单独设置报警阈值，满足不同产品、不同行业的质量管控标准；

支持产品规格、标称直径、公差阈值等参数自定义，快速适配多规格产品切换生产；

配备标准直棒校准功能，当设备长期运行出现精度偏移时，放入标准直棒即可快速校准，恢复测量精度；

所有测量数据自动存储，单根产品的完整检测记录可留存1年以上，方便企业进行质量追溯、生产数据分析与工艺优化；

设备运行状态实时监测，异常状态自动报警，同时支持远程软件升级，无需技术人员到场即可完成系统迭代，运维成本更低。

多型号覆盖，按需定制适配多样需求

目前ZG06-D/SG系列在线动态米直线度测量仪已推出多款标准型号，覆盖不同测量量程，满足不同行业、不同规格长材的检测需求：

•ZG06-DG70：测量范围 0-70mm，适配直径 1-60mm 的长材，直径测量精度≤±0.02mm，直线度测量精度≤±0.2mm/m；

•ZG06-SG150：测量范围 20-150mm，适配直径 30-140mm 的长材，直径测量精度≤±0.04mm，直线度测量精度≤±0.3mm/m；

•ZG06-SY400：测量范围 40-400mm，适配直径 60-380mm 的长材，直径测量精度≤±0.05mm，直线度测量精度≤±0.3mm/m。

除标准型号外，还可根据企业的产线工况、被测物规格、安装条件等需求定制检测方案。

对于长材生产企业而言，在线化的直线度检测是提升品质管控效率、降低不合格品流出的核心环节。ZG06-D/SG系列在线动态米直线度测量仪凭借精准的检测能力、稳定的工况适配性与完善的数字化功能，实现产线全流程实时质量监控，帮助企业在提升生产效率的同时，筑牢产品质量防线，是长材生产企业提质降本的可靠检测设备。
