广角光电测头测量原理解析 大尺寸工件检测的实用之选

在工业非接触尺寸检测领域，被测工件尺寸越大，对测头视野的要求就越高。广角光电测头（常简称为广角测头）解决了大视野测量的痛点。

一、广角测头的核心构成与测量原理

广角测头本质上是一款大视角的光电测头，核心由高精度CCD采集电路搭配广角光学镜头组合而成。广角镜头通过优化的光学结构设计，能够大幅拓展成像视角。

与广角测头配套使用的光源为LED条形光源。这类光源的长度没有固定的通用规格，需要结合测头本身的视野角度、现场的实际安装工作距离来计算确定。

二、广角测头的核心优势与使用要点

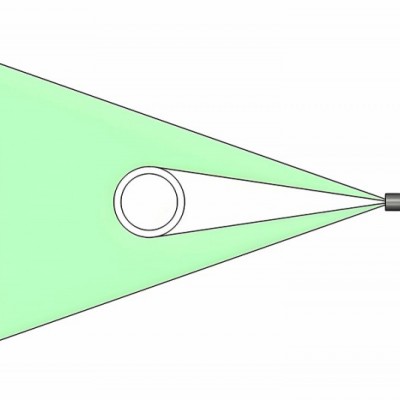

广角测头z突出的优势，就是视野范围大，具备测量比镜头自身口径更大物体的能力。对于大直径管材、宽幅板材等工件的外径、宽度尺寸检测，单台广角测头即可覆盖完整的被测截面。

不过受广角镜头的光学特性影响，工件成像的尺寸会随物距（即工件到镜头的距离）的变化而发生改变，物距的微小偏差都会直接反映到z终的测量数值上。因此在实际测量应用中，使用广角测头必须配合物距修正机制，通过算法对不同物距下的成像比例进行校准补偿，才能在大视野的基础上，保障测量结果的准确可靠。

三、广角测头的适用场景

凭借大视场、非接触、可实现在线动态检测的特点，广角测头可应用于多个工业生产场景：冶金行业的大直径圆钢、钢管外径在线检测，橡塑行业的宽幅板材，以及五金加工、建材生产等领域的大尺寸工件产线质量管控。

四、结语

作为大尺寸测量场景的解决方案，广角测头兼顾了检测范围与使用灵活性，搭配适配的LED条形光源与成熟的物距修正算法，能够满足多数工业产线快速、精准的检测需求。
