中山钢带测宽测厚仪技术说明：从结构到应用的系统介绍

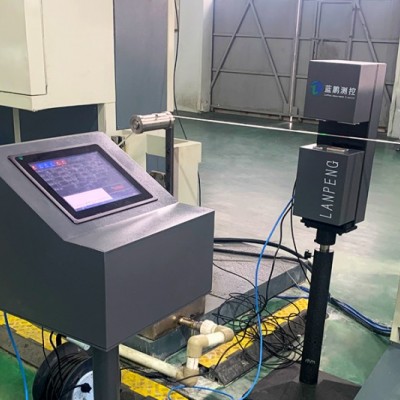

测宽测厚仪介绍

测宽测厚仪主体为C型测量车。采用光电测宽与激光测厚的方式实现宽度尺寸与厚度尺寸检测。

1）测宽测厚仪的底座根据现场需求设计，可选移动式或固定式。

2）C型测量车内固定安装有测量宽度的光电测头和测量厚度的激光位移传感器。

3）测量厚度的每个激光位移传感器的测量量程为20mm，测量点与板材中心线对齐固定安装。

钢带测宽测厚仪测量系统技术参数

1）宽度测量范围（mm）：80～150；

2）宽度测量精度（mm）：≤±0.03；

3）厚度测量范围（mm）：0.5～2.5；

4）厚度测量精度（mm）：≤±0.02；

5）厚度测量点数：1；

6）数据输出协议：RS485；

测宽测厚仪系统主要功能

1）系统参数设置：可设置故障通道、通信端口、报警控制、刷新频率等。

2）产品参数设置：可设置或接收上机组批次信息，并将批次信息传递到下游的打标机组；可设置或接收上机组产品规格、外形尺寸的标称值、正负公差等参数。

3）数据存储、生成报表并打印的功能：所有检测的数据，以检测的批次、合同号、牌号等分类进行存储，便于后续数据查询，同时可以按需求进行数据调取、编辑、修改。存储数据保存时间≥1年。可根据买方要求生成指定报表并打印，报表可手动编辑。

测宽测厚仪验收

厚度：2.5mm，测量精度≤±0.02mm

宽度：80～150mm，测量精度≤±0.03mm

量具

千分尺（计量有效期内，精度为±0.001mm）；

方法

按验收期间的生产任务选取不同规格产品，以买方提供的不同产品规格表及数量表和实际的测量对比表作为验收依据。板材选取10个厚度测量点和10个宽度测量点，每一测量点手工重复测量3次并记录。然后，将记录的数据与其对应的设备测量数据分别计算、比照。若手工测量厚度数据与设备测量数据比照的厚度偏差≤±0.01mm，宽度偏差≤±0.01mm，，则视为精度验收通过。

测宽测厚仪被用于各种带材、板材、带钢、钢带等的宽度厚度尺寸在线检测，自动化程度高，具备自动测量、自动显示、自动超差声光报警、数据分析、数据自动记录等功能，减少了人工操作的工作量和误差，提高了生产效率和管理水平。
