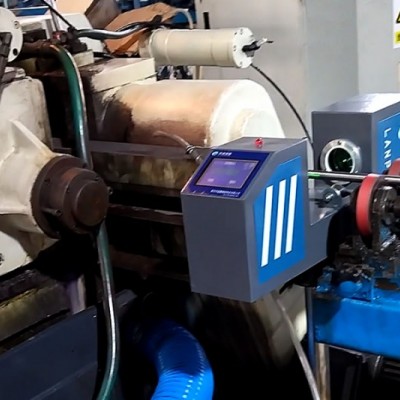

济宁铜棒的高速非接触在线外径测量方案

铝青铜棒、硅黄铜棒、铬镐铜棒、锡青铜棒等等各种类型的铜棒，都能通过在线测径仪进行非接触式无损在线检测，在实际生产中展现出显著优势。

测量原理

光电测量原理，被测物通过物方远心平行光视场时，会留下边界清晰且与铜棒外径尺寸相同大小的阴影，通过小孔成像、线阵CCD等实现外径尺寸的准确检测。

JG01/Z-DG40型号技术参数（其它多种型号可选）

测量范围：0-40mm；

轧材直径：0.1-30mm；

测量精度：±0.01/±0.005mm；

测量频率：500/2000Hz；

外形尺寸（L×W×H）：590×130×200mm；

重量：10KG；

普通型功能简述

*  实时测量：实时显示测量值，数据刷新 1~10次/秒可设置。

*  PID控制：实时反馈，实现工业现场闭环控制。

*  超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。

*  数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。

*  外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。

*  接口形式：模拟量  0~10V\4~20mA。

*  数字接口  RS422/RS485 （二选一）。

产品优势

非接触测量：避免了传统接触式测量对铜棒表面的损伤，保证了铜棒的产品质量。

高速测量：采用高速测量技术，能够满足铜棒生产线的高速生产需求，提高生产效率。

高精度测量：测量精度达到微米级，能够准确检测铜棒外径尺寸的微小变化，为产品质量控制提供可靠数据支持。

智能化控制：可检测测量数据实时传输给控制系统，实现测量系统的自动化控制和实时监测，操作方便，降低了操作人员的劳动强度。

适应性强：可适应不同直径范围和生产工艺要求的铜棒测量，具有良好的通用性和扩展性。

无论是普通民用铜棒的大批量生产，还是特种铜棒的定制化制造，在线测径仪都能进行高精度无损智能检测，有力推动铜棒生产行业向高效、智能方向发展。

网站名称：保定市蓝鹏测控科技有限公司

可根据客户需求提供解决方案，定制产品。
