陕西亚川余压监控系统YC-YZ5000产品说明

系统介绍：

为了确保疏散通道的余压在火灾发生时能够处于有效的受控状态，既能阻止烟气的扩散，又能使逃生者比较轻松打开防火门逃生，保护人员安全疏散，我公司严格按照国家标准CB50016-2014《建筑设计防火规范》和GB51251-2017《建筑防排烟系统技术标准》，研发了YZ系列余压监控系统。该系统是集工业计算机技术、通讯、抗电磁干扰、数字传感技术及工业现场总线控制技术于一体的智能化系统，可以对疏散通道的余压状态进行24小时实时自动巡检，对处于非正常状态的余压给出报警指示。在发生火情时，该系统可以自动调控机器加压送风系统的送风量，也可在消控中心对其进行远程控制。

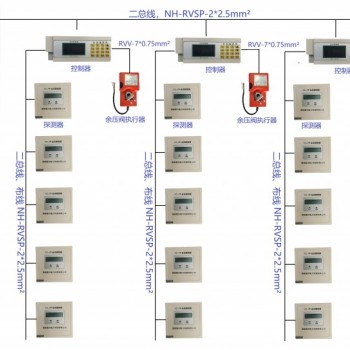

系统组成：

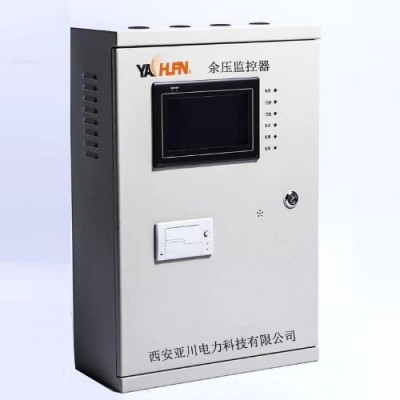

YC-YZ5000系列余压监控器主机

一、应用与特点

1.完全满足国家标准GB51251-2017《建筑防烟排烟系统技术标准》

2.与余压控制器、余压探测器、余压阀执行器等配接，灵活构建大容量疏散通道余压监控系统

3.可通过余压控制器监控疏散通道余压变化，适应现代建筑复杂多变的要求

4.极强的抗干扰能力，可以长距离通信

5.按键式/触摸式，可带64台余压控制器

6.通信输出回路4回路

二、技术参数

产品型号：YZ5000

环境温度：-20℃-+50℃

通讯总线：CAN总线

安装方式：壁挂

供电电压：AC220V±20%50Hz

海拔高度：<4000米

通信输出：通信/4回路

产品规格：带64台余压控制器

显示功能：7寸全彩触摸屏，全中文显示

报警功能：声光报警显示报警位置及数据

通信距离：1200m

布线方式：NH-RVSP-2x2.5m㎡有极性，建议手拉手连接

环境湿度：<95%

打印功能：微型热敏中文打印

防护等线：IP30

外形尺寸：450x600x180(mm)

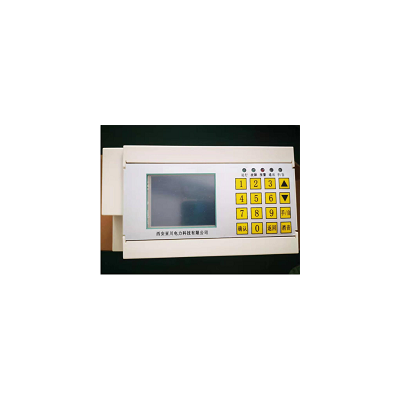

YC-YKX系列余压控制器

一、应用与特点

1.完全满足国家标准GB51251-2017《建筑防烟排烟系统技术标准》；

2.可监控疏散通道上余压、以 PID 控制方式控制泄压阀，调节余压在安全范围内；

3.向监控器(主机)反馈现场工作状态，联动余压探测器调节泄压阀；

4.现场就地取消防电源作为工作电源，可以灵活构建大容量余压监控系统；

5.每个回路可带载128只余压探测器；

6.可以持续调节泄压阀的开启角度；

7.二总线通讯；

8.外形尺寸:179x100x77mm导轨式安装。

二、技术参数

工作电压：AC220V

工作电流：550mA

通讯方式：二总线

安装方式：导轨式安装

相对湿度：5%~90%，不结露

环境温度：-20℃-+70℃

防护等级：IP30

外形尺寸：179x100x77(mm)

YC-YP系列余压监控探测器

一、应用与特点

1.采用高精度MEMS传感器及数字化技术，可以检验正压、负压或压差

2.工作电压为DC24V安全电压

3.反馈疏散通道余压的压力状态和故障信息

4.86盒式安装方式

5.二总线通讯

6.外形尺寸：86x86x35mm

二、技术参数

产品型号：YC-YP

通讯方式：二总线

工作电压：DC24V

安装方式：86盒式

响应时间：0.5~+30s，可设置

环境温度：-20℃~+70℃

防护等级：IP54

外形尺寸：86x86x35(mm)

YC-YH系列余压阀执行器

一、应用与特点

1.根据余压探测器信号对泄压阀进行调节；

2.高使用寿命；

3.使用安全可靠的DC24V安全电压供电；

4.可使用手动按钮实现手动操作；

5.施工方便，节约成本；

6.旋转角度90度，力矩24/16/8Nm。

二、技术参数

产品型号：YC-YH

旋转角度：90度

工作电压：DC24V

环境温度：-30℃~+50℃

相对温度：5%~95%，不结露

力矩：24/16/8Nm

防护等级：IP65

位置指示：机械指示
