电机测试底座vs试验平台：到底是不是“一家人”？一篇分清楚

在电机测试车间里，有一类设备看起来毫不起眼——它不像测功机那样显眼，也不像传感器那样，但整个测试系统离开它就转不起来。

这东西就是电机测试底座。

很多刚入行的工程师容易把它和电机试验平台混为一谈，以为是一回事。其实它们是两样东西，各干各的活。

电机测试底座是干什么的

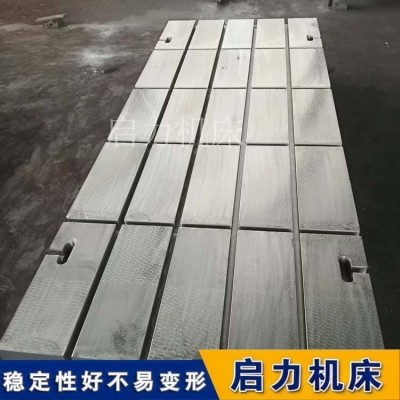

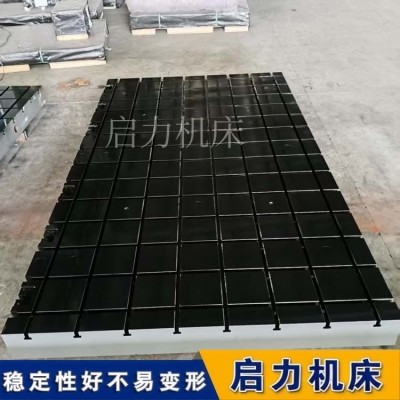

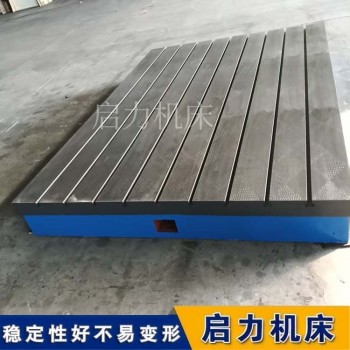

简单来说，电机测试底座是连接电机与试验平台之间的“转接件”。试验平台是一块大铁板，上面有标准的T型槽，用来固定各种设备。但不同型号的电机，底脚安装孔的位置、大小、高度都不一样。总不能每换一种电机就在试验平台上重新打孔吧？

这时候就需要电机测试底座了。

它根据具体电机的型号定制，带有专用的安装孔和定位销孔，直接把电机固定在底座上，再把底座固定在试验平台上。电机换了，只需要换对应的底座，试验平台不用动。可以把它理解成一个“转换插头”——一头适配电机，一头适配平台。

底座长什么样

电机测试底座的结构看起来比较简单。它多为金属材质，表面设计有电机安装孔和定位销孔，部分底座还带有高度调节功能。

常见的材质有三种：

铸铁底座——用HT250、HT300灰铸铁或者QT500、QT600球墨铸铁铸造而成。优点是刚性好、减振能力强，铸铁的阻尼系数是钢材的6到10倍，能有效吸收电机运行时的振动。缺点是重量大，搬动不方便。研发实验室和高精度测试场合用得比较多。

钢材焊接底座——用Q235钢板焊接而成。优点是成本低、重量轻，缺点是抗震性和长期稳定性不如铸铁。预算有限或者测试频率不高的场合用得多。

花岗岩底座——热稳定性好、无内应力，能长期保持精度。缺点是加工难度大、成本高、不耐冲击。只有超计量测试才会用到。

底座和试验平台有什么区别

很多人分不清这两个概念，其实它们的定位完全不同。

试验平台是“全局基准” ——它是整个测试系统的基础，所有设备都安装在这块大铁板上。它负责提供高精度的基准面，保证所有设备的安装位置统一、准。

测试底座是“局部转接件” ——它只负责把某一台电机固定到试验平台上。尺寸紧凑，只适配对应型号的电机。

说得再直白一点：试验平台是“地基”，测试底座是“专用的固定支架”。地基只有一个，但固定支架可以根据不同的电机换很多个。

精度要求也不一样。试验平台的平面度要达到0级或1级标准，平面度在0.05mm/m以内。底座只要求安装孔位精度和对接同轴度≤0.05mm，对平面度没有严格的要求。

底座在测试系统里扮演什么角色

电机测试底座虽然不参与数据采集，但它的重要性一点不低。

电机在运行中会产生扭矩反作用力、周期性振动和冲击载荷。底座要把这些力稳稳接住，不能晃、不能变形。如果底座刚性不够，电机一启动就开始晃动，测出来的扭矩、转速数据就会掺进干扰信号。

所以底座的核心任务就三个：撑得住——承载电机的重量和运行冲击；稳得住——保证电机轴和测功机轴始终在一条直线上；隔得开——吸收电机自身振动，隔离地面传来的杂散振动。

什么时候需要专用底座

不是所有电机测试都需要定制底座。如果测试任务长期固定、只测一种型号的电机，可以直接把电机固定在试验平台上。但如果需要频繁更换不同型号的电机进行测试，专用的电机测试底座就能大幅提升换型效率。

试验平台是“不动”的，测试底座是“常换”的。各司其职，配合使用，才能兼顾测试精度和换型效率。
