能耗监测管理系统DD521多功能能耗仪表
能耗监测管理系统DD521多功能能耗仪表
能耗监测管理后台系统
概述：
能耗监测后台系统能耗管理系统以计算机、通讯设备、数据采集装置为基本工具，概据建筑不同功能区域的能耗特点及现场情况采用现场总线、光纤网络、无线通讯等一种或多种结合的最有组网方式，对建筑水、电、燃气、供冷、供热及其他能源等实现能耗数据采集、统计分析、远程管理和集中监控等功能，实现合理规划和利用能源，降低能源消耗，提高经济效益。
能耗监测与节能管理系统配置采用国际标准的硬件和软件接口，具备与智能照明、暖通空调等其他智能建筑系统对接功能，真正实现对建筑各类用能的“监、管、控”一体化管理。
能耗设计结构：
产品类型
功能说明
现场设备层
由智能监控仪表、单/三相电度表、远程水表、热能表等仪表和各种类型的采集器组成，负责现场能耗数据采集及预处理，再通过网络层上传数据。
网络通讯层
由通讯管理机、网络交换机、通信介质等组成，负责将数据进行协议转换，并将数据上传到数据处理中心。
系统管理层
由监控主机、监控软件、UPS电源、打印机等组成，负责数据解析、分析、管理，执行和管理能耗监测相关操作。

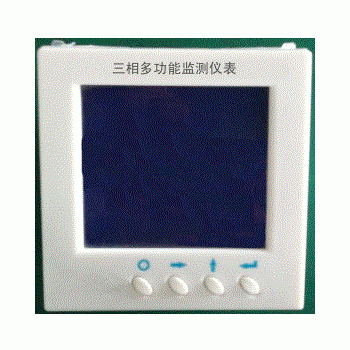

DD521三相多功能能耗仪表
1 装置简介
1.1 概述
DD521三相多功能能耗仪表以工业级微处理器为核心，处理速度高，能够提供高精度的三相电压、电流和功率等基本测量数据，并具有复费率、需量计算、谐波计算、历史电能记录、最大最小值记录、定值越限等功能；通过 RS-485 通讯方式与上位机实现数据交换，可实现智能化的电能管理。
DD521采用段码液晶显示，易于读取数据。
DD521三相多功能能耗仪表有着广泛的用途，可以应用于各种智能建筑用电领域、工业用电管理系统及能效管理系统。
2 技术指标
2.1 环境条件
环境温度：-25℃～+70℃
贮存温度：-40℃～+85℃
相对湿度：5%～95%（无冷凝）
大气压力：70 kPa～106 kPa
海拔高度：＜3000m
2.2 工作电源
电源电压：95～250VAC/DC，47～440Hz
功率消耗：＜2W
2.3 电压线路
额定电压 Un：57.7V L-N/100V L-L～400V L-N/690V L-L
测量范围：5V~1.2Un
启动电压：5V
频率：45Hz~65Hz
功率消耗：＜0.02VA/相@220V
2.4 电流线路
额定电流 In：5A、1A
测量范围：4mA~2.0In
启动值：4mA
功率消耗：＜0.15VA/相
2.5 开关量输入（DI）
4 路开关量输入
额定电压：24VDC，内激励
事件分辨率：1ms
2.6 开关量输出（DO）
2 路电磁式继电器输出
接通容量：5A 连续，250V AC/30V DC
分断容量：L/R=40ms，10000 次
220V DC，0.1A
110V DC，0.3A
48V DC，1A
动作/返回时间：＜10ms
2.7 过载能力
电压线路：1.2 倍额定电压，连续工作；2 倍额定电压，允许 1s
电流线路：2.0 倍额定电流，连续工作；20 倍额定电流，允许 1s
