能耗监测管理后台系统西安厂家

陕西亚川智能科技有限公司专业提供能耗监测管理系统和水电联合管理系统解决方案和一体化服务。

能耗监测管理后台系统西安厂家

概述：

能耗监测后台系统能耗管理系统以计算机、通讯设备、数据采集装置为基本工具，概据建筑不同功能区域的能耗特点及现场情况采用现场总线、光纤网络、无线通讯等一种或多种结合的最有组网方式，对建筑水、电、燃气、供冷、供热及其他能源等实现能耗数据采集、统计分析、远程管理和集中监控等功能，实现合理规划和利用能源，降低能源消耗，提高经济效益。

能耗监测与节能管理系统配置采用国际标准的硬件和软件接口，具备与智能照明、暖通空调等其他智能建筑系统对接功能，真正实现对建筑各类用能的“监、管、控”一体化管理。

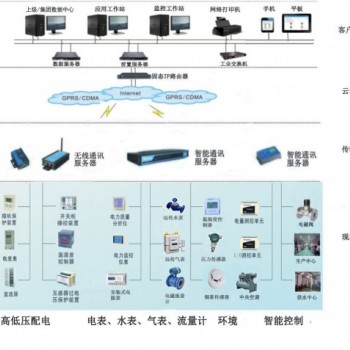

能耗设计结构：

 DD521 三相多功能能耗仪表

 1 装置简介

  1.1 概述

     DD521三相多功能能耗仪表以工业级微处理器为核心，处理速度高，能够提供高精度的三相电压、电流和功率等基本测量数据，并具有复费率、需量计算、谐波计算、历史电能记录、最大最小值记录、定值越限等功能；通过 RS-485 通讯方式与上位机实现数据交换，可实现智能化的电能管理。

    DD521采用段码液晶显示，易于读取数据。

    DD521三相多功能能耗仪表有着广泛的用途，可以应用于各种智能建筑用电领域、工业用电管理系统及能效管理系统。

 2 技术指标
  2.1 环境条件
  环境温度：-25℃～+70℃
  贮存温度：-40℃～+85℃
  相对湿度：5%～95%（无冷凝）
  大气压力：70 kPa～106 kPa
  海拔高度：＜3000m
  2.2 工作电源
   电源电压：95～250VAC/DC，47～440Hz
    功率消耗：＜2W
  2.3 电压线路
    额定电压 Un：57.7V L-N/100V L-L～400V L-N/690V L-L
    测量范围：5V~1.2Un
    启动电压：5V
    频率：45Hz~65Hz
    功率消耗：＜0.02VA/相@220V
  2.4 电流线路
   额定电流 In：5A、1A
    测量范围：4mA~2.0In
    启动值：4mA
    功率消耗：＜0.15VA/相
  2.5 开关量输入（DI）
   4 路开关量输入
    额定电压：24VDC，内激励
    事件分辨率：1ms
  2.6 开关量输出（DO）
   2 路电磁式继电器输出
    接通容量：5A 连续，250V AC/30V DC
    分断容量：L/R=40ms，10000 次
    220V DC，0.1A
    110V DC，0.3A
    48V DC，1A
    动作/返回时间：＜10ms
  2.7 过载能力
   电压线路：1.2 倍额定电压，连续工作；2 倍额定电压，允许 1s
    电流线路：2.0 倍额定电流，连续工作；20 倍额定电流，允许 1s
  2.8 电能脉冲
   脉冲常数：1000、3200imp/kWh，1000、3200imp/kvarh
   脉冲宽度：80ms±20ms
  2.9 时钟
   日计时误差：≤±2s/天
  2.10 通信接口
    1 路 RS-485 接口
    接口类型：RS-485，二线方式
    工作方式：半双工
    通信速率：1200、2400、4800、9600、19200、38400 bit/s
    通信协议：MODBUS-RTU
  2.11 端子螺丝紧固力矩
    工作电源端子：0.5N2m
    电压测量端子：0.5N2m
    电流测量端子：1.3N2m
    其他端子：0.5N2m
