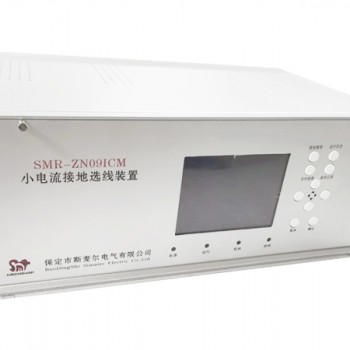

智能小电流接地选线动作报告-斯麦尔
由于小电流接地选线采用先进的相对方向判断原理,所以一定要保证信号极性正确,否则会出现误判,无法正确选线,所以要认真检查接线,对于同一间隔内并列出线双线应在各条电缆上穿零序电流互感器,然后将零序电流互感器二次侧同名端并联后引入装置,对于同一间隔带两种不同负荷的线路,则分别引零序信号线至装置,零序电压、零序电流信号线校对正确后,对应引入装置输入信号的端子排上。
小电流接地系统在我国主要是指中性点不接地或经消弧线圈接地系统。在变电站,单相接地故障的发生几率高,其故障的特征表现在以下几个方面:
1. 单相表现为不完全接地的时候,故障相的电压降低,而非故障相的电压则会升高,非故障相的电压会大于相电压,小于线电压,零序电压表现出明显的升高状况。
2. 单相表现为完全接地的时候,此时故障相电压表现为零,非故障相电压会直接升高为线电压,零序电压会提高到100V左右。无论那种情况,系统三相电压均能保持对称,不影响对负荷的供电,系统可以持续运行一段时间,但长时间运行可能击穿绝缘薄弱部位,使事故扩大。
变电站在针对小电流接地选线进行改进的过程中,不能从单一的角度出发,必须要充分的考虑一些变化中的影响因素。
电力系统属于动态系统,其运行形式十分复杂。在实际的操作过程中,运行状态或者数值发生改变,通常是用的继电保护需要通过离线计算的方法让它的整定值稳定,而在电力系统操作的过程中它的数值是不会发生不变的,也不会随着电力系统操作情况的变化而进行调整整定。因此在电力系统运行过程中的保护已经成为很多电力单位重点研究的对象。
