实验室专用铁地板，解决微振干扰与水平失准，保障数据准

实验室铁底板“拆解”：长啥样、干啥用，一篇讲透它的底

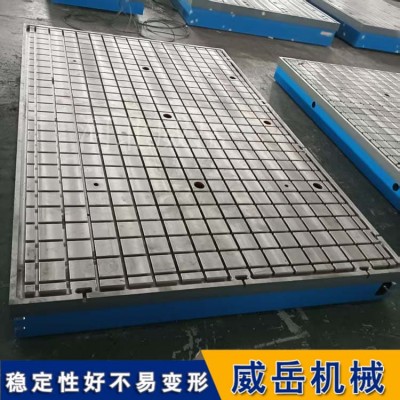

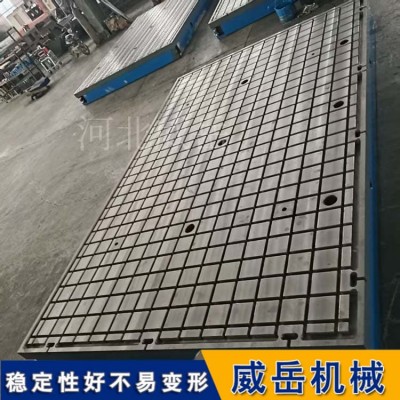

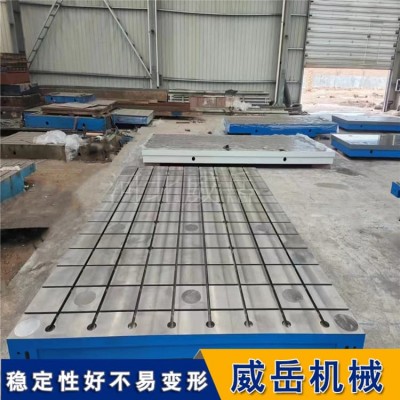

在发动机测试间、材料检测室或者电机实验室里，经常能看到地面铺着一块铁灰色的平台，各种设备用螺栓固定在台面上进行运转和测试。这块铁灰色的平台就是实验室铁地板。

实验室铁地板的基本概念

实验室铁地板是专门用于实验室环境的基础承载平台。它的核心任务是为发动机、测功机、检测仪器等设备提供一个稳固的安装基准，保证实验和检测过程中设备位置稳定、数据可靠。

与普通车间地面不同，实验室铁地板是经过专门设计和加工的金属平台。它采用高强度铸铁材质，工作面的平整度有明确的精度等级要求，表面开有T型槽用于固定设备，内部设计有加强筋结构来提升整体刚度。

铁地板的构造组成

实验室铁地板由几个主要部分构成。

主体台面是铁地板的工作区域，直接承载设备和工件。台面经过加工，平面度达到相应的精度等级要求。台面厚度根据平台尺寸和承载要求确定，从几十毫米到上百毫米不等。

T型槽系统是铁地板区别于普通钢板的重要特征。工作面上开有若干条纵向的T型槽，配合T型螺栓和压板使用，可以灵活固定不同尺寸和形状的设备。常规槽宽有14毫米、18毫米、22毫米、28毫米几种规格。

内部加强筋是铁地板刚度的保障。台面下方设计有纵横交错的网格状加强筋，在保证承载刚度的同时控制了整体重量，也使载荷传递更加均匀。

地脚螺栓固定系统用于将铁地板固定在混凝土地面上，通过可调螺母实现水平度的精细校准。

铁地板起什么作用

实验室铁地板的作用可以概括为四个字：稳、平、隔、调。

稳指的是提供稳定的安装基础。设备在运转过程中会产生振动和冲击力，铁地板依靠自身重量和与地面的牢固连接，把这些力吸收和分散掉，保证设备不会晃动。

平指的是提供平整的安装基准面。铁地板工作面的平面度经过精加工，设备安装在这个基准面上，能够保持准确的轴线对中和位置关系。

隔指的是隔离地面振动。加装了减振垫的铁地板，可以把车间里其他设备传来的地面振动隔离开，避免环境振动干扰测试数据。

调指的是灵活调整设备布局。T型槽系统配合螺栓压板，可以快速安装、拆卸和调整设备位置，适应不同的测试任务。

用在哪些地方

实验室铁地板的应用场景比较广泛。

发动机和电机测试是常见的用途。发动机实验室里，发动机和测功机需要固定在同一个基准面上，保证两者轴线对中，铁地板提供了这个基准。

测量和仪器校准是另一个主要场景。测量室的基准平台需要长期保持平面度稳定，为量具校验、零件尺寸检测提供可靠基准。

材料力学试验同样需要铁地板。拉伸试验、抗压试验、疲劳测试过程中，试验机产生的载荷和振动需要靠安装基础来吸收和分散。

自动化设备研发调试也是铁地板的应用场景之一。研发阶段设备布局调整频繁，T型槽系统可以灵活适应多变的实验布局。

和普通铸铁平台有什么区别

实验室铁地板和普通铸铁平台的主要区别在于使用场景和功能要求。普通铸铁平台主要用作划线、检验、装配的基准面，放在固定的工位上，环境相对稳定。实验室铁地板需要承载运转中的设备，承受持续的振动和动态载荷，对安装固定和减振的要求更高。铁地板通常带有地脚螺栓固定系统，需要安装在地面上，而小型铸铁平台可以直接放在桌面上使用。

实验室铁地板虽然不直接参与数据采集和测量，但它是整个测试系统的基础。没有一块稳定的铁地板，上面再好的设备也难以发挥应有的作用。
