电焊条偏心仪TY-3C电焊条偏心测量仪使用方法

恒戈电焊条偏心仪TY-3C电焊条偏心测量仪

山东恒戈焊材有限公司是一家致力于焊材制造业的发展，从事成套电焊条生产线机械设备和电焊条技术服务和特种合金电焊条和电焊条辅料的研发、加工、制造及销售为一体的综合性焊材供应商。公司凭借强大的技术力量和经济实力为基础，致力于为客户提供完善的焊材产品服务。以优惠的价格，为客户提供完善的产品服务。因此，我们得以控制和保证产品具备稳定的质量。 公司拥有电焊条加工机械设备和精湛的生产技术。

电焊条偏心测量仪器产品简介:
本偏心仪在焊条厂用于对2.0mm ,2.5mm,3.2mm,4.0mm,5.0mm,5.8mm,直径焊芯的电焊条偏心测量。
原理：
供入的工频电经变压器降压后，供给L1、L2，调整电桥的平衡电阻，使电桥平衡。当铁磁性焊条放入二线圈L1、L2中间时，因药皮是非磁性材料，假设焊条偏心，且焊芯正靠近于某一线圈，那么两线圈阻抗也就不对称，原先调整好的线圈失去平衡，通过电表的指示直接反应出焊条的偏心值。
电焊条偏心仪性能：
使用电源：交流220±10V
功耗：10W
使用环境温度：0℃-40℃
仪器重量3kg
电焊条偏心测量仪使用方法：
将电源插入带地线的三孔插座，打开开关，指示灯亮。

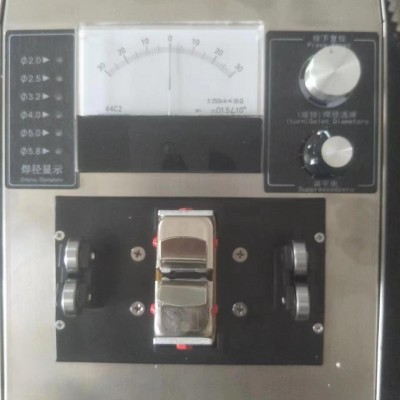

将仪器面板右上方的规格选择按扭按至被测焊条相应规格指示位置，调节平衡电位器，使指针指向零位。
将焊条置于支架上，慢速旋转一周并观察表头指针，左右偏摆的值之和即为焊条的偏心值。（仪表的分格为0.01mm）
偏心度与偏心值的换算：
焊条偏心度=2△/(D+d)=2(T1-T2)/(T1+T2)
其中：
△—指针左右偏摆值之和
D—被测焊条药皮外径
d—被测焊条焊芯直径
焊条规格选择的标定：
先将仪器电源接通，打开开关，调节调零电位器，使输出指示为零，将所测焊条置于支架上，并转动焊条，使指示仍为零，用一已知厚度的平坦非金属片（如纸，一般用厚度为10um左右），在前后传感器的钨钢与焊条间插入，偏左偏右的指示之和应与插入的非金属片厚度相等，如有差别，请调整衰减电位器至与之相符。
