电力系统故障录波屏打印机接口

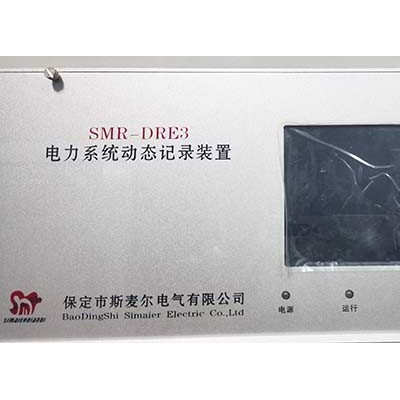

故障录波装置相当于是控制主机，信息通过显示器屏幕直观显示出来，通过鼠标键盘可操控界面。显示器如同电视机一样，主要是用来显示当前装置的运行信息。故障录波系统就是整套装置的“心脏”。鼠标键盘是用来向系统输入操作命令和信息的设备。

故障录波器中的暂态录波只有在线路发生故障时，软件上设计的会自动录波，存于暂态文件夹中。基本上不需要人工操作，只有在线路发生故障时后，可以作为查看发生故障的时间、状态及故障线路距离等，作为故障分析处理的依据。

暂态录波在正确配置了系统元件与装置记录的各个通道之间的关联关系基础上，还需要正确配置“运行定值”，即暂态录波的启动判据，运行定值是故障录波能否正确启动暂态录波的关键，必须严格按照调度部门下达的定值单进行整定。

暂态录波文件的输出方式有两种：第一，连接打印机，打印故障信息报告；第二，将暂态录波文件拷贝到USB设备。这两种操作需要在文件管理菜单下完成，根据故障录波屏的按键操作以及显示屏界面提示完成操作。

故障录波器装置在从启动后，DSP不停地以1000Hz采样频率向CPU发送实时采样值，CPU利用实时采样值，生成实时监测数据，同时将这些数据保存，成为稳态连续记录数据。装置每分钟生成一个连续记录文件。1分钟连续记录文件以“1分钟记录周期”的时间间隔无缝隙的集合。

故障录波只是一种使用工具，要是想深入了解故障特点，必须对故障发生时电流、电压等电气量变化规律以及波形特点进行研究分析，才能应对各类故障。

对称分量法：电网中故障大多是不对称故障（单相、两相接地等），当电网发生该类故障时，故障点电流、电压不再对称，需要引入分量法进行短路计算。

故障录波分析系统主要功能使对保护单元保存的故障录波数据进行处理和分析。具体功能有故障点的选择、各通道数据的波形显示、波形的谐波分析、差分分析、向量分析、阻抗分析以及保护特性分析等等。波形、差分、向量、阻抗和保护特性等分析都要求用图形显示。

电流增大、电压降低为同一相别，零序电流相位与故障相电流同向，零序电压与故障相电压反向

金属性接地故障时，故障相电压超前故障相电流约80度左右；零序电流超前零序电压约100度左右，负序电流超前负序电压约100度左右；

在电力系统中如果有较多的接地中性点，则零序阻抗相对较小，单相短路电流较大；

如果是中性点不接地系统，忽略电容电流后，其零序阻抗接近无穷大，单相接地故障相电流为零；
