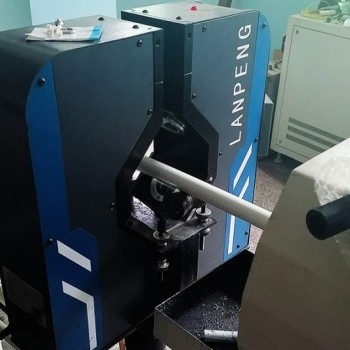

JG02-D/SG、JG02Z-D/SG 系列 双轴测径仪

1.测量原理：

2.测头布置形式：

   双轴测量使用圆形制品的双向直径、椭圆度测量；扁钢的宽度、厚度，方钢、角钢的边长测量

3.测头

蓝鹏自主研发光电测头，采用铝合金制作，散热性能良好

每组测头由一个发射端和一个接收端组成

采用高亮度LED光源，z高亮度可达3000mcd

测量频率500HZ（可选2000HZ）

正常使用寿命在80000小时以上

4.主盘部件

   测头安装在铸件主盘上，测头与水平方向45°夹角布置，可以有效降低灰尘，水渍积落在视窗框，延长视窗的维护周期。

5.拖轮定位组件

测径仪可配置拖轮帮助定位，保证光纤，线缆等被测物稳定通过测径仪。

6.拓展接口

硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。

RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

7.支撑/底座

  搭配蓝鹏自制丝杆调节底座，可适用不同产线高度，调节方便

8.测量界面/功能

测量仪自带嵌入式工控机，搭配蓝鹏新一代测量软件，操作方便，可选配外接数码管屏

9.设备整套示意图

10.应用范围：

设备可用于低温轧制管材、直缝焊接管材、冷轧螺纹钢、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径、椭圆度检测。

11.功能描述：

普通型*实时、连续、非接触测量：实时两个直径值，数据刷新 1~10次/秒可设置。

* PID控制：通过1个通道的测量值或者2个通道的测量值的平均值实时反馈，实现工业现场闭环控制。

*超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。

*数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。

*外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。

*输出接口：模拟量0~10V、4~20mA

数字接口  RS422/RS485 （二选一）

智能型

*高精度CCD芯片

* 实时测量：实时显示测量值，数据刷新 1~10次/秒可设置。

*数据存储功能

*手机APP远程监控

*手机APP保修功能

*无线通讯功能

* PID控制：实时反馈，实现工业现场闭环控制。

*多个产品参数的提前预设

*超差报警：根据设置的产品相关参数，实现产品测量值超差时声光报警。

*数据输出：测量结果可通过模拟量（电压或电流可选）或数字量（RS422或485可选）实时输出，实现现场设备组网连接。

*外设输出：可通过外接一个数码管屏实现数据的异地显示（选配），通过RS422接口连接PC机实现数据显示和存储（选配）。

*接口形式：模拟量0~10V、4~20mA

数字接口 RS422/RS485

USB接口

12.技术参数：

型号 测量范围（mm） 轧材

直径（mm） 测量精度（mm） 重复性（mm） 测量频率（Hz） 外形尺寸（mm）（L×W×H） 重量（KG）

普通型 智能型 普通型 智能型 普通型 智能型

JG02/Z-DG15 0-15 0.1-10 ±0.006 ±0.003 0.002 0.001 500 2000 540×210×450 30

JG02/Z-DG40 0-40 0.1-30 ±0.01 ±0.01 0.01 0.005 500 2000 592×210×565 79

JG02/Z-DG70 0-70 1-55 ±0.02 ±0.02 0.01 0.005 500 2000 760×210×740 96

JG02/Z-DG80 0-80 1-65 ±0.03 ±0.02 0.01 0.005 500 2000 1140×220×1080 155

JG02/Z-DG100 0-100 1-85 ±0.04 ±0.03 0.01 0.005 500 2000 1250×220×1200 200

JG02/Z-SG100 20-100 35-85 ±0.04 ±0.02 0.02 0.01 500 2000 780×250×730 125

JG02/Z-SG150 20-150 35-135 ±0.04 ±0.02 0.02 0.01 500 2000 840×250×800 150

JG02/Z-SG165 20-150 0.5-150 ±0.04 ±0.02 0.02 0.01 500 2000 840×350×800 180

JG02Z-SG185 55-185 70-170 ±0.04 ±0.02 0.02 0.01 500 2000 900×250×850 180

注：设备型号中版本号随技术升级变化，订货型号以合同约定为准。其他型号可定制。

网站名称：保定市蓝鹏测控科技有限公司

可根据客户需求提供解决方案，定制产品。
