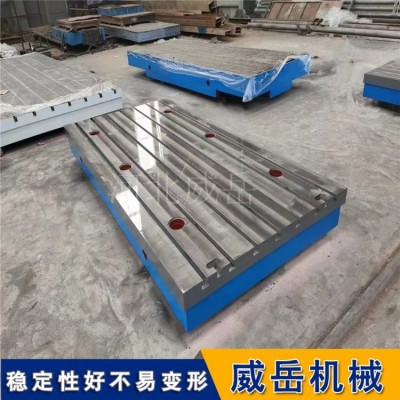

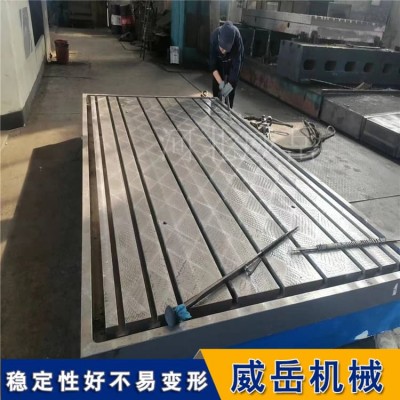

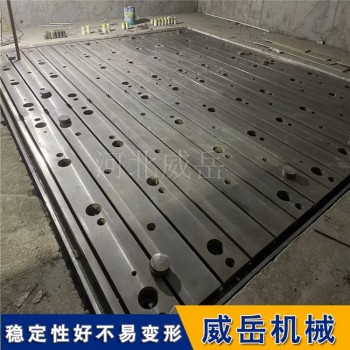

电机测试专用T型槽平台 带孔铸铁板研磨防震工作台

T型槽平台定义与分类：从基础结构到重型应用的3大类型详解

在工业生产与测试领域，T型槽平台是不可或缺的基准设备，但很多人对其定义与分类一知半解——有人将其简单等同于“带槽的铁板”，却忽略其结构设计与性能差异；有人混淆不同类型的适配场景，导致选型失误。本文先明确T型槽平台的核心定义与基础结构，再从承载、精度、场景三大维度拆解分类，尤其聚焦重型平台的特殊要求，帮你建立系统认知。

一、T型槽平台核心定义：不止是“带槽的板”

T型槽平台是一种以铸铁（灰铸铁、球墨铸铁为主）为基材，表面加工有标准化T型槽，用于设备固定、工装定位、精度检测的工业基准件。其核心价值并非“承载”，而是通过“高精度工作面+可调节T型槽”，为设备提供统一基准，确保安装精度与测试数据可靠。

从结构看，T型槽平台由三部分组成：

工作面：平台顶部平整区域，需经磨削（粗糙度Ra≤1.6μm），是精度基准的核心，平面度误差直接决定设备安装精度；

T型槽：沿工作面加工的槽体（截面呈“T”形），槽宽18-40mm、槽距150-300mm，用于插入T型螺栓固定设备，槽位精度（平行度、间距误差）需≤±0.05mm；

支撑结构：平台底部的筋板（呈十字形或井字形分布），厚度10-20mm，作用是分散负载、增强刚性，避免平台受压变形（如20t平台筋板间距需≤250mm）。

二、按承载能力分类：从轻型到重型的差异

承载能力是T型槽平台核心的分类维度，直接决定适配设备重量，三类平台差异显著：

1.轻型T型槽平台（承载≤5t）

核心参数：材质多为HT250灰铸铁，工作面厚度30-50mm，筋板间距300-400mm，T型槽宽18-22mm（适配M12-M16螺栓）；

精度等级：以1级为主（平面度≤0.04mm/m），部分为0级（≤0.02mm/m）；

适配场景：小型电机测试（5kW以下）、电子元件检测、教学实验，如家电电机质检线用1000×1500mm轻型平台，日均检测200台电机，轻便且成本低（单台1.2-1.8万元）。

2.中型T型槽平台（承载5-20t）

核心参数：材质为HT300灰铸铁或QT500-7球墨铸铁，工作面厚度50-80mm，筋板间距250-300mm，T型槽宽24-30mm（适配M20-M24螺栓）；

精度等级：以0级为主，部分高精度场景用00级（平面度≤0.01mm/m）；

适配场景：工业电机测试（10-100kW）、机床工作台、汽车零部件加工，如某车企用2000×3000mm中型平台组装变速箱，承载12t部件时挠度≤0.02mm，确保装配精度。

T型槽平台的定义与分类，本质是对“精度、承载、场景”需求的响应——从轻型平台的轻便经济，到重型平台的强韧可靠，从1级的粗用适配到00级的支撑，每类平台都有明确的定位。只有先理解这些基础认知，才能在选型时避开“用轻型装重型”“用1级”的误区，真正选到适配需求的平台，为工业生产与测试筑牢基准基础。
