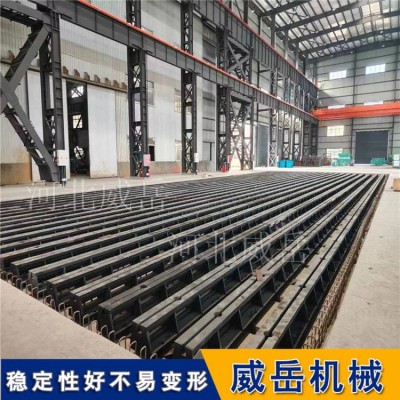

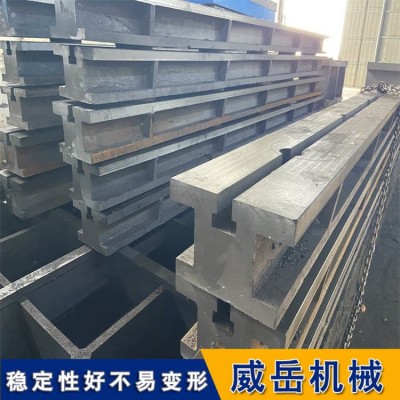

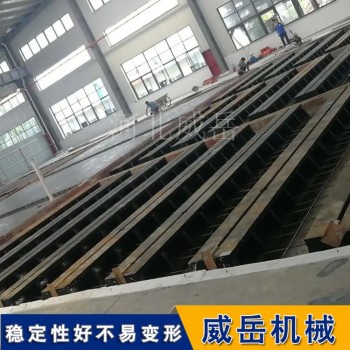

T型槽铸铁地轨 结构强度稳定性 车间设备基础导轨

T型槽地轨选型指南：5大关键参数避免设备安装误差

T型槽地轨选型不当，易引发设备安装误差——承载不足会导致地轨变形（安装后水平度偏差超0.05mm/m），槽体规格不匹配会造成设备固定松动（振动幅值超0.01g），精度等级选低了则直接影响设备同轴度（误差超0.1mm）。作为设备移动与定点的基准，地轨选型需紧扣核心参数，才能从源头规避安装问题。本文梳理5大关键选型参数，教你匹配需求，确保设备安装精度达标。

一、承载能力：按“设备重量+安全系数”选型，避免变形误差

承载能力是地轨选型的首要参数，直接决定安装后是否因过载变形。

计算方法：需按“设备重量+工装重量+测试负载”的1.2倍选承载能力（安全系数1.2），如10t设备需选12t以上地轨；若设备有冲击负载（如电机堵转测试），安全系数需提升至1.5，避免瞬时过载导致地轨变形。

材质适配：轻载（≤5t）选HT250灰铸铁，中载（5-20t）选HT300灰铸铁，重载（＞20t）必选QT600球墨铸铁（抗拉强度≥600MPa）。某重工企业曾因重载设备选了HT300地轨，使用3个月后地轨中部下凹0.03mm，导致设备同轴度误差超0.08mm，返工更换QT600地轨后问题解决。

选型误区：仅按设备重量选型，忽略工装与负载，易造成“小马拉大车”，地轨年变形量超0.02mm，安装精度持续衰减。

二、精度等级：按“安装精度要求”匹配，避免基准误差

地轨精度直接决定设备安装基准的准确性，需根据设备要求对应选型。

精度分级与适配：

1级地轨（平面度≤0.05mm/m）：适配普通设备定点（如车间工具存放架），安装精度要求低（误差≤0.1mm）；

0级地轨（平面度≤0.02mm/m）：用于设备安装（如电机测试台、数控机床导轨），确保安装同轴度误差≤0.03mm；

00级地轨（平面度≤0.01mm/m）：科研级场景（如装配），安装精度要求≤0.005mm。

实测验证：选型时需索要精度检测报告，看“每米平面度误差”，避免用1级地轨装设备，导致安装后设备振动超标（幅值超0.008g）。

三、槽体规格：按“固定螺栓+设备底座”适配，避免固定误差

槽体规格（槽宽、槽距）不匹配，会导致设备固定松动或无法安装，需对应。

槽宽选型：按设备固定螺栓直径选（螺栓直径+4-6mm=槽宽），如M16螺栓选22mm槽、M24螺栓选30mm槽，避免“槽宽过大螺栓晃动”（固定后设备位移超0.02mm）或“槽宽过小螺栓卡滞”（无法安装）。

槽距选型：按设备底座固定孔间距选，优先选标准槽距（150mm、200mm、300mm），若设备孔距特殊，可定制非标准槽距（误差±0.05mm）。某汽车厂曾因槽距与电机底座孔距偏差10mm，不得不焊接转接板，导致安装后电机同轴度误差超0.05mm，后期更换匹配槽距地轨后精度达标。

T型槽地轨选型的核心是“参数与需求匹配”——承载够、精度对、槽体合、材质适、长度足，才能从源头避免设备安装误差。选型时需提前核算设备重量、明确安装精度、确认使用环境，同时索要材质报告、精度检测报告，确保参数真实可溯源。选对地轨不仅能保障设备安装精度（误差≤0.03mm），还能延长地轨使用寿命（达10年以上），为设备稳定运行筑牢基准基础。
