线径仪：原理与操作指南 多行业适用

线径仪是用于测量各种线状物直径的仪器，材质、温度等对检测无影响，可应用于0.1mm以上的外径尺寸检测，琴弦、铜线、铝线、线缆、电缆、胶管、塑料管、玻璃管、水管、纸管、纱线、纺织线、缝合线等均可检测。

测量原理

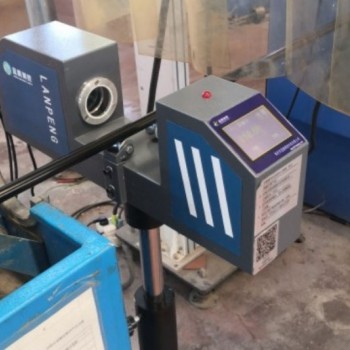

线径仪采用物方远心光路和成像法进行在线尺寸检测。检测的核心部件为光电测头，每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光通过发射透镜形成平行光视场射向接收镜头。平行光再由接收透镜聚焦，通过位于焦点位置的光阑小孔后在接收单元上成像。当视场中通过被测物时，被测物遮挡的部位将在接收单元的芯片上呈现出边界清晰的阴影。通过光电转换和数字化处理，即可通过阴影的宽度计算出被测物的直径。

主要功能

1、实时测量线径；

2、自动、手动两种方式都可进行电机转速的调节，控制输出0V~10V电压；

3、具有超限报警提示功能；

4、具有外接显示功能；

操作指南

开机

电源检查无误后，按下开关，上电开机，进入主界面。

说明：

主界面中包含标称值（型号）、工作模式、报警指示、测量值、调节电压、工作模式切换键和设置键。

参数设置

按“型号”键，进入型号的选择和设置界面，点击对应项的数值可以修改数据。按“保存”键保存退出，已经设置的产品型号下次开机保留。

开始测量

点击开始测量，即可完成自动化的检测与显示。

关机

测量完成后，关机，拔掉电源接口即可。

如需进行存储，可连接接口，将测量数据传输到计算机上进行存储。

（更多操作说明详情见使用说明书）

线径仪又称测径仪、直径测量仪、外径测量仪、在线测径仪等，并且多种类型设备可供选择，如激光测径仪、光电测径仪、单轴测径仪、双轴测径仪、大直径测径仪等。
