智能高频开关电力操作电源系统基本组件（二）
地址设置
地址选择开关决定充电模块与监控模块通讯时的二进制地址，拨码向上拨代表二进制为0，向下拨代表二进制数1；模块地址是监控模块识别各充电模块的唯yi标志，同一系统中模块的地址设置不能相同。
模块的地址设置开关为5位，因此模块的地址设置范围为2 5＝32，也就是说，在挂在同一条通讯线上（对应监控模块的一个串口）的模块数不能超过32个，但监控模块中z多可以设置的模块数为64，这是可以通过将模块分成两组，连接到不同的通讯线上（即监控模块不同的串口）来解决。
模块地址设置为二进制数，在监控模块中设置模块的地址为十进制数，

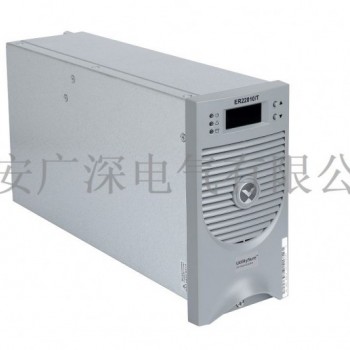

充电模块显示内容：充电模块的led可以显示模块的输出电压和输出电流，其切换通过面板上的显示切换开关来切换。显示电压为3位，显示电压jing确为0.1a，显示误差为±1个字。

注意：
未经许可，严禁擅自打开模块外壳。否则，由此造成的设备损坏以及人身伤害我司概不负责。同时，由此造成的技术秘密的泄漏，我司保留追究相关法律责任的权利。

6 模块信号转接板（bi选件）
每一个充电模块都对应一套模块信号转接板组件，包含以下物品：

组件应该在系统装配之前组装好，其组装步骤如下：
1、焊接大号插针电缆。
根据设计选取需要长度的电缆，电缆型号选择如下表所示：

2、分别将焊接好的电缆的插针插入一体化插座
注意：
插座第4脚应连接系统保护地pe(系统外壳)，按照标准采用黄绿色导线。
3、关于一体化插座的固定
一体化插座的固定可以采用开槽圆柱头轴位螺钉进行固定（此螺丝我司不提供，请设计时予以考虑）

一体化插座可以固定死，由于充电模块的输出插座留有一定的间隙，允许其固定位置有1～2mm的偏差。

注意：
模块输出转接板已经和一体化插座焊接在一起，固定组件时的安装的开孔尺寸一定考虑可以将整个插座放入！
此外，我们同时提供模块插框，一个模块插框可以容纳三个充电模块。
也可以设计其他的固定方式，但不管采用何种方式，需要按照模块的尺寸和背板的尺寸来严格设计一体化插座的位置

充电模块的装配尺寸
设计模块的插框时，应保z整个充电模块刚好能够插入插框，模块后部通过一体化插座固定，保z其上下和左右方向的固定，通过模块卡锁槽位的设计，保z其前后方向固定其尺寸，槽位的shen度为12mm。

注意：
充电模块与系统在结构上为松散连接，系统运输时必须将充电模块拆下，单独包装发运。否则，将造成充电模块损坏。

4、均流通讯线
电缆长度根据实际的设计柜体来选择，电缆一般选择四芯屏蔽电缆，也可以选择非屏蔽电缆。电缆的两头直接和信号转接板的j3、j4相连。

注意：
在选择多芯电缆时，对于多余的电缆请不要作任何连接，否则可能导致通讯质量的下降，造成通讯中断的故障。

当母排所连接的充电模块数量比较多时，需要在模块通讯线上并接抗干扰组件。这些组件已经焊接在信号转接板上，这时需要设置抗干扰适配组件的跳线。注意，对于一个系统，只需要短接其中一个充电模信号块转接板上的jp1和jp2即可，将其他所有模块转接板上的跳线断开。
