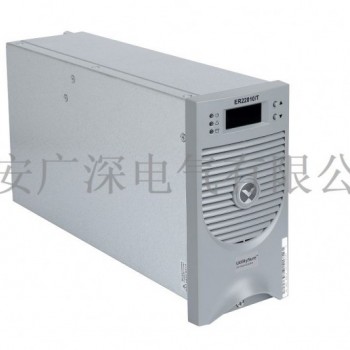

艾默生ER22010/T整流模块代理商广深直流屏

艾默生ER22010/T整流模块工作原理及参数介绍

一、艾默生ER22010/T整流模块工作原理介绍

(1) 三相交流输人首先经防雷处理和EMI滤波。该部分电路可有效吸收雷击残压和电网尖峰，保Z模块后级电路的安全。

(2) 三相交流经整流和无源PFC后转换成高压直流电，经全桥PWM电路后转换为高频交流，再经高频变压器隔离降压后整流输出。

(3) 模块控制部分负责PWM信号产生及控制，保Z输出稳定，同时对模块各部分进行保护，提供“四遥”接口。

(4) 模块采用无源PFC技术，功率因数达到0.9以上。采用高频软开关技术。模块转换效率大幅提高，zui高可达95%。

(5) 模块采用自然冷却方式，减少了风扇噪声和飞尘。

(6) 模块监控采集电源工作参数并显示后上传给主监控，接受主监控指令对电源进行控制，通过显示、按键校准模块参数，设置模块运行状态。

二、ER22010/T产品参数

输入电压：323V～475V（三相三线制）

输入电流：≤6A

交流输入频率：45Hz～65Hz

效率：92％

输入功率因数：≥0.92

ER22010/T 系列整流模块输出特性

输出电压范围

176V～320V

额定输出电流：10A

zui大输出电流：11A（输出电压 260V）

电压上升时间：3～8 秒（软启动时间）

输出恒流范围：10％～110％

稳流精度：≤±0.5％（20％限流测试）

负载电压纹波系数：≤0.1％

稳压精度：≤±0.5％

温度系数（1/℃）：≤0.2‰

均流不平衡度：≤±3％（50％～100％额定负载）

广深直流屏技术服务中心为发电厂、水电站、光伏电站、石化、冶金、煤矿、水泥等行业提供直流电源产品代理销售和维修升级改造技术支持服务，包括变电站直流屏安装、直流屏维修、直流屏故障分析、直流屏改造、直流屏备件保障和蓄电池测试维护等服务,如需了解更多产品及资讯,欢迎来电咨询！
