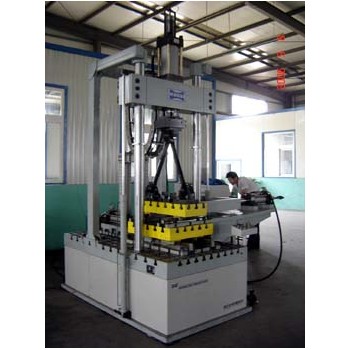

电液伺服钢管弯曲疲劳试验台

序号

项    目

指  标

备   注

1

适用空心管材尺寸范围

外径范围：（25.4～88.9）mm

壁厚范围：（2.1～7.6）mm

2

适用空心管材力学性能：

屈服强度≥785 MPa；

抗拉强度≥793 MPa；

3

试验台架所用弯曲模板

弯曲半径

2种。分别为1219.2mm（48 in）

和1828.8mm（72 in）；

4

z大试验负荷（kN）

动态±150；静态±150

轴向缸筒

5

频率范围（Hz）

0.01～2.0， 连续可调。

6

分辨率（Hz）

0.001

7

试验波形

正弦波、方波、三角波、斜波、组合波

8

静态负荷精度

优于±1%

9

动态平均负荷波动度

≤±1% F.S

10

动态负荷振幅波动度

≤±2% F.S

轴向缸筒

11

位移传感器行程（mm）

±175

轴向缸筒

12

位移准确度

±1%

轴向缸筒

13

增压器增压比

1：3.5

14

连续油管试验内压范围：（MPa）

0-70MPa， 连续可调

增压器

15

内压力测量精度

≤±1% F.S

增压器

16

直径测量精度

≤0.1mm

位移传感器

17

试验台主机尺寸（mm）

LXWXH=2060x1000X1890

18

伺服液压源

流量:63L/min

压力:21MPa；

过滤精度:5um

19

控制器动态采集速率

所有通道5kHz速率进行同步反馈采集；

20

伺服液压源尺寸（mm）

LXWXH=1640x1000X1150

21

配备动力电源

交流380V、50Hz、30kW；

交流220V、50Hz、2kW；
