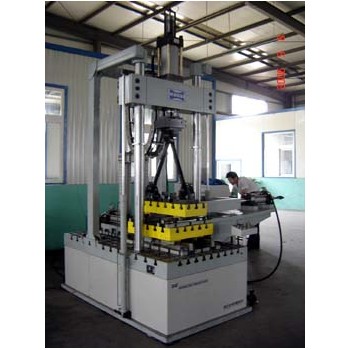

多节管件连接套总成弯扭复合旋转疲劳试验系统

任何机构都有它的缺陷性，反旋转弯曲疲劳断料机构在加工零件的过程中由于受到弯扭交变载荷的作用，即旋转过程中同时要受到时刻变化着的弯矩的作用，使得弯扭机构主轴旋转的时候是偏心的，所以会产生振动和噪声，容易引起事故。

多节管件连接套总成弯扭复合旋转疲劳试验系统采用多节管件连接，真实模拟工况的试验方案，采用电网回馈施加负载的加载方式，其z大的两个特点：

（1）能量回馈，不但节能，而且本身不发热，无需象磁粉制动器和涡流加载器那样需要水冷。

（2）加载特性好，从零转速一直到额定转速都可以保持恒扭矩特性，不像涡流加载器那样低转速时加不上加载的弊病,从而可以模拟各种工况的下的负载（例如零转速工况）。

技术要求：

1、采用电网回馈加载方式。

2、扭矩范围：0－10000N.m

3、转速范围：0－300rpm

4、扭矩测量精度：＋/－ 0.2％F.S

5、转速测量精度：0.1％＋1rpm

6、扭矩控制精度：0.2％

7、转速控制精度：0.1％

8、测量显示参数：扭矩，转速数字显示或曲线，（电流，电压，频率， 电流、电压的瞬时波形和有效值）
