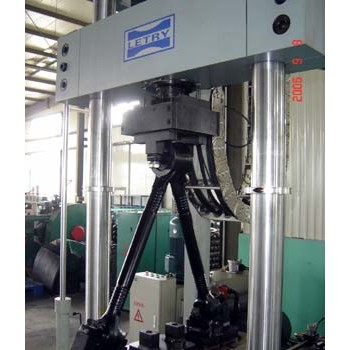

商用车球铰三维加载耐久试验系统

商用车球铰三维加载耐久试验系统，主要用于推力杆球铰、减振橡胶弹性体衬套，在规定的负荷下完成橡胶衬套总成的推拉、扭转和摆动动态加载耐久疲劳试验。试验加载波形有正弦波、三角波、梯形波等多种类型可选。是广泛适用于科研院所、国防人防、大专院校、汽车零部件制造、交通运输等行业理想的高性价比的试验设备。

一、试验机的主要功能：

1、可完成静力试验和疲劳试验；

2、拉、压、扭、摆可分别激振和复合激振；

3、能输出刚度测量结果；

4、试验条件参数和测试数据自动存盘，方便用户操作；

5、自动标定试验机准确度，自动调零；

6、可选择负荷、位移、扭矩、角度等多种控制方式，并可平滑切换；

7、具有位移、负荷、扭矩、角度等波形显示形态，实时显示函数和反馈曲线；

8、具有单独和累计计数功能；

9、具备试验次数和疲劳条件设置停机功能；

10、具有设定负荷、位移、力、角度的超限保护功能；

11、具有卸载保护功能：液压回路压力突降或无压力，设备急停；

12、具有超载保护和急停功能。

二、试验机主要技术指标

1、径向动态试验负荷：±300kN；

2、径向z大行程：±100mm；

3、径向负荷精度：±1%F.S；

4、径向振幅波动度：±2%F.S；

5、动态扭转试验扭矩：不小于±50Nm；

6、扭矩精度：±1%F.S；

7、z大摆角：±15o；

8、z大扭角：±15o；

9、扭矩精度：±1%F.S；

10、试验频率：0.1～3Hz（依试验幅频特性而定）。
