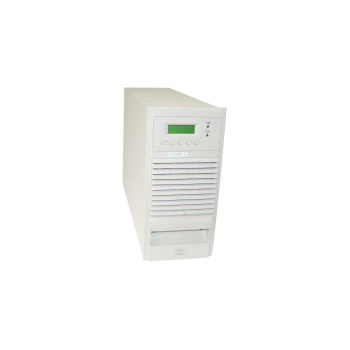

风冷模块GF22020-6/-8系列技术指标
一、风冷模块GF22020-6/-8系列技术指标
模块GF22020-6/-8系列模块技术指标如下所示:
型号：GF22020-6/-8
输入额定电压：380VAC±20%（三相交流）
输出额定值：20A/230V
电压调节范围:198～286V
输出限流范围:10%～105%额定电流（105%限流点）
稳压精度:≤0.5%
稳流精度：≤0.5%
纹波系数:≤0.1%
转换效率：≥92%（额定输入、额定输出）
动态响应:恢复时间≤200μs，超调≤±5%（20%负载跃变到80%负载）
输出短路回缩：回缩电流≤40%额定电流，可恢复
输出过压告警：可由模块监控模块或监控模块设置；
输出过压保护:295±5VDC，不可恢复（需手动恢复）
输出欠压告警：由监控设置；
输入欠压保护：295±5VAC（恢复电压305±5VAC）---交流电压正常后，自动恢复工作
输入过压保护:465±5VAC（恢复电压455±5VAC）
过温保护：80℃±5（恢复温度：65℃±5）---降温后自动恢复
冷却方式:温控风冷
外形尺寸:136mm×284mm×445mm（宽×高×深）
模块净重：≤15Kg
二、风冷模块GF22020-6/-8系列选型及配置
用户使用GF22020系列模块时，可以采用我司提供的托架；亦可由我司提供相应配件，由用户组装。
1、模块散热设计
模块采用强po风冷散热方式，因此在设计电力电源系统时，需要进行模块的散热风道设计。即在安排模块位置时，应该保bao模块前后散热风道的畅通，模块前端必须保留15～20cm 进风口。模块后方尽量少安装温度敏感部件，设计时应避免将直流采样盒、霍尔传感器、配电监控盒等部件安置在模块风道附近。
注意:
设计机柜时，请考虑模块散热进风风道设计。
2、模块电源配电设计
为了方便充电模块的单个维护，模块交流输入进线处应分别设置单独的空气开关。模块不应直接连接到系统交流母线上，推荐空开额定容量为20A。
3、安装托架
GF22020系列模块有3种托架供使用：2位托架、3位托架和4位托架。开孔图及托架图详见关于PXZ1A-220/20（XX）的介绍。
注意，对于GF11040模块，如有需要，只提供2位和3位托架，不提供4位托架。
4、转接板设计
用户不采用我司托架时，整流模块配置有一套航空组件（航空组件定义如图4所示），用户自行组装。配件清单如表3所示（对应一个模块）。
航空组件上的转接板RZ10H9X2上，J2和J3是模块间的通讯/均流连接口，用4P电缆线连接在一起即可；J1为2位凤凰端子连接器，用来与上位机通讯接口的连接；JP1是一个3位的跳针，用于设置系统485通讯口的匹配电容（电容量为0.1uF），出厂默认设置为跳针帽在关闭位置，对于一套系统，设置其中一个转接板跳针的跳针帽到打开位置。
注意:
一套系统中，航空组件转接板上的跳针帽只能有一个设置到开启位置。
