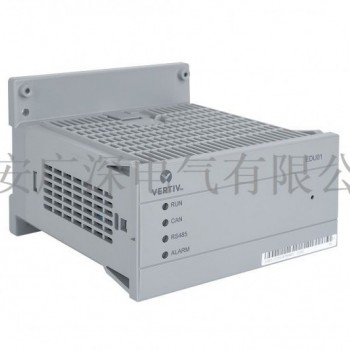

EDU01艾默生监控单元常见故障及排查方法

一、系统硅链无法调节按以下步骤排chu：

1、确认设置的硅链型号是否和实际一致，220v7 级硅链/2205 级硅链/110v7 级硅链/110v5级硅链，系统中的硅链控制继电器按照常开模式接入。

2、确认系统是 EDU01 自动调节还是手动或第三方调压装置调节，如果是手动或第三方调压装置调节，EMU10(MA)点ji系统配置，键入 123456->直流母线参数设置->EDU01 参数设置->硅链控制方式选“无硅链控制”。

3、如果 EMU10 设置正确，EDU01 接线正确，需检查系统上硅链继电器线圈两端的续流二极管是否接反，如果接反会烧坏 EDU01 模块，需正确接线、更换 EDU01 模块。

二、艾默生监控模块EDU01 通信bu良

EDU01 通信bu良需区别 EDU01 模块是否使用协议转换功能：非协议转换功能通信bu良、协议转换功能通信bu良；如下

1、非协议转换功能通信bu良按以下步骤

2、EDU01 在非协议转换功能工作时，通过 CAN 口与 EMU10(MA)连接通信，先排chu EDU01的 C+、C-端口与 EMU10(MA)的 CAN2 口的接线：+线接+线，-线接-线，在系统通讯走线上应遵循 CAN 总线规则，即所有 CAN 设备均应串接在同一条总线上；总线的两端应设置阻值 120Ω的匹配电阻。如图所示，EMU10(MA)内置匹配电阻，应默认为总线的一个终端，其他设备依次挂在总线上，总线末端设置 120Ω匹配电阻。（若末端设备为监控配电单元则可以通过跳线方式增加匹配电阻，若为整流模块则需外接 120Ω电阻；通讯线推荐使用屏蔽双绞线，屏蔽层应单端接地。）

3、EMU10(MA)对系统中 EDU01 进行正确的设置：主界面点ji进入系统配置，键入密码 090508，进入直流屏参数设置，点ji系统参数设置对 EDU01 进行参数配置。EDU01 个数可设置范围为 1~2，根据实际 EDU01 地址拨码设置地址，可设置范围 220~227；
