直流屏常见故障维修 电力电源交流配电处理方法 广深

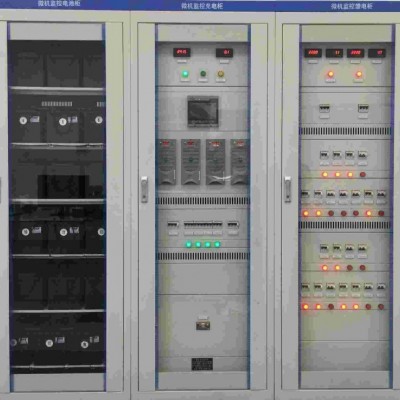

艾默生直流屏交流配电单元基本组件为一路交流输入时所需的器件，包括一只输入开关，模块开关与模块数量相同。如果交流输入为两路时，选两只相同容量的输入开关，同时增加自动切换器件，不选切换开关；需要设计手动控制功能时，需要选择一只切换开关。直流屏交流配电单元一般由以下器件组成：进线开关    (63A、100A、125A)、C级防雷器（YD40K385QH或VH40TA385M）、D级防雷SPD12Z 、指示灯AD11-22/21-9GZ（红）、交流采样板（A1M61S1 ）、模块开关S253S-16A/3P ，切换开关 LW39B-16D242/4，交流接触器GSC1-50/80/9511N、自动切换盒PFU-2。



一般来讲，直流屏交流配电部分故障分为三类：



1.直流屏输入侧交流电压采样不准确

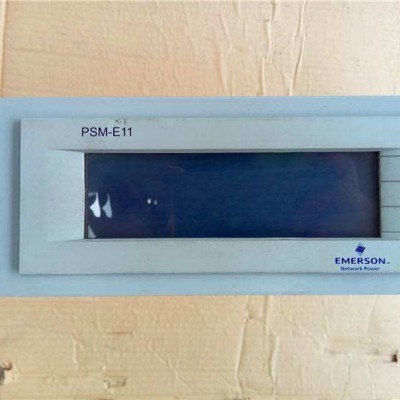

一般逐个分析判断是否以下原因造成：判断是否A1M61S1交流采样板故障，可用万用表测量交流采样板输出电压，正常交流采样信号为380V对应1.5V输出；另外在矿山、钢铁、石油等非电力行业应用时，如果交流电源波形严重畸变也可能导致交流电压采样不准确；PFU-12、PFU-13配电监控盒或者PSM-E10（PSM-E11、PSM-E20）监控模块故障将导致交流电压采样不准确。



2.PFU-2交流自动切换盒异常

检查电缆连接是否正确，错误连接将导致PFU-2交流自动盒损坏；错误的使用交流接触器的辅助触点也会导致PFU-2交流自动切换盒损坏；判断是否正确使用零线，零线连接错误将使PFU-2交流自动切换盒无法工作；判断A1M61S1交流电压板有无故障，采样错误也将导致交流自动切换工作异常。



3.交流输入空开跳闸

一般由以下原因引起：交流输入部分短路可能导致交流输入空开跳闸；交流输入空开辅助触点损坏可能导致监控模块显示交流输入空开跳闸的告警；交流输入空开的辅助触点的工作电源异常，也将导致告警的发生。
