1．艾默生直流屏PFU-13开关量采集模块功能描述

艾默生直流屏PFU-13开关量采集模块是一个馈出空开状态采集模块。当系统需要监测的馈出支路开关量大于24路时需要增加PFU-13开关量采集模块。每个开关量采集模块可监测24路开关量，典型应用是检测各分屏的馈出开关的跳闸和状态。

2．可接入的信号量

24路馈出支路空开跳闸告警信号或空开状态信号。

通过判断开关量对应接点12Vdc的接通与否判断其状态。支路开关量为常闭或常开（由监控设置）触点接入。

3．外形尺寸

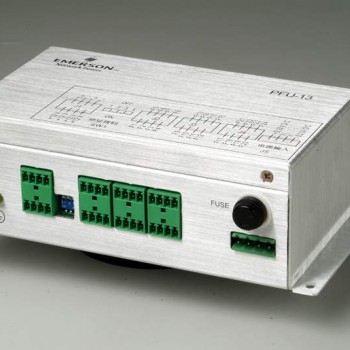

艾默生直流屏PFU-13开关量采集模块外形及尺寸见图所示。

图1-1 PFU-13开关量采集模块外形及尺寸（单位：mm）

4．端子接口定义

艾默生直流屏PFU-13开关量采集模块接线采用螺栓压接型接插件端子，方便使用。

各端子定义如下表所示。

表1-1 PFU-13端子定义

5．地址拨码开关说明

SW1为PFU-13开关监测模块的地址拨码开关，用于与PSM-E20监控模块通信时地址识别。

开关拨到OFF表示1，ON表示0。4位拨码形成一个4位十六进制值，再加上80就是PFU-13z终的地址值。对应关系见下表。

表1-2 SW1地址拨码位置和地址值的对应关系

6．与下级设备的连接

同PFU-12直流电源配电监控模块，但只能连接馈出支路告警开关量和状态量。馈出支路可选择告警量\状态量\12告警12状态\1告警23状态。

综上，PSM-E20监控单元、PFU-12配单监控和PFU-13开关量扩展盒组成了艾默生的直流屏监控系统，这一代的监控系统已是gao等级变电站的配置监控系统，前几年艾默生推出了EMU10监控模块为he心的监控系统，在今后的文章中会陆续介绍艾默生在直流屏监控系统新的设计思路和解决方案。
