艾默生直流屏JYM-II JYM-IIA绝缘仪故障维修 广深

在前几个专题，讨论了直流屏充电模块、监控模块和防雷系统常见故障分析和处理方法，本专题主要就艾默生(EMERSON)绝缘监测仪（包括JYM-M2主机和JYM-S2从机）的故障判断和处理作一介绍。

JYM-II或JYM-IIA主机故障处理：

正常情况下，艾默生(EMERSON)JYM-II或JYM-IIA绝缘仪主机面板的电源指示灯在上电之后将一直常亮。运行灯在整定或支路巡检时隔2秒闪烁一次，其它运行状态下为常亮。告警灯在报出I段或II段母线绝缘下降时常亮，否则熄灭。如果主机出现以下异常情况，请按照提示排除故障。如果故障仍然不能排除，请联系艾默生公司。

1．JYM-II或JYM-IIA主机上电后，主机前面板的指示灯都不亮。

绝缘仪内部辅助电源没有输出。查看I段输入接线是否正确，正负极性有没有接反。然后用万用表检测I段输入是否有80～320Vdc的电压。

2．直流屏监控模块出现绝缘仪主机通讯故障告警

查看直流屏中监控模块（PSM-E20、PSM-E10、PSM-E11）和JYM-II或JYM-IIA主机的通讯线连接是否正常。T＋、T－端是否对应。监控模块中关于绝缘仪主机的通讯口、主机地址（应为96）设置是否正确，如果不正确，重新设置后复位监控模块。

3．模拟接地故障时，JYM-II或JYM-IIA绝缘仪主机不报系统绝缘故障

检查JYM-II或JYM-IIA绝缘仪主机的机壳是否与机柜地（大地）可靠连接。绝缘告警门限设置值是否过小。实际模拟接地电阻是否大于告警门限。

4．直流屏监控模块出现母线交流过大告警

母线对地存在较大的工频交流信号，请用示波器查看并排除交流干扰。

艾默生JYM-I老式的绝缘仪（已停产，只保障备件供应和维修）的故障处理也可参照上文。

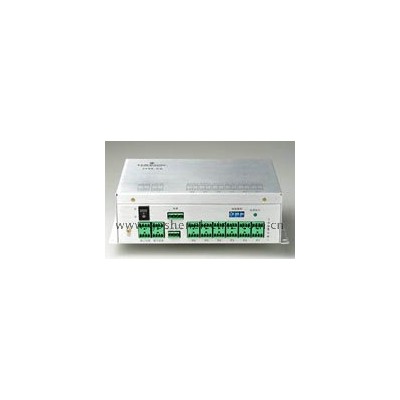

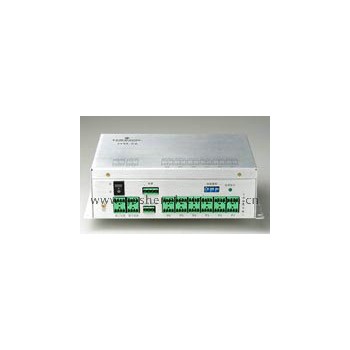

JYM-S或JYM-S2从机故障处理：

正常情况下，JYM-S或JYM-S2从机的运行灯在整定或支路巡检时每切换一个支路（约2S）闪烁一次，其它时间为常亮。如果从机出现以下异常情况，请按照提示排除故障。如果故障仍然不能排除，请联系艾默生公司。

1．JYM-S或JYM-S2从机上电后，运行灯不亮

从机内部辅助电源没有输出。查看电源输入接线是否正确。正负极性有没有搞反。用万用表检测电源输入是否存在80～320Vdc的电压。

2．直流屏监控模块（PSM-E20、PSM-E10、PSM-E11）出现某一从机通讯中断告警

JYM-II或JYM-IIA绝缘仪主机与从机的通讯线连接是否正确。有多个JYM-S或JYM-S2从机时要确认从机与从机的级联端子接线是否正确。从机地址拨码是否正确，从机地址要连续设置，且任意两个从机地址不能重复。例如绝缘仪只监控一段母线，所带从机数为5个（包括主机自带的地址为0的从机），则其余4个从机地址要连续拨码为1～4。若绝缘仪监控两段母线，两段母线上所带从机都为10个（包括主机自带的地址为0的从机），则I段上其余从机地址要连续拨码为1～9，II段上的从机地址要连续拨码为16～25。

3．模拟接地故障时，直流屏监控模块出现系统绝缘故障告警，但未出现支路接地故障告警

先确认接地支路的互感器连接是否正常，整定完后若支路互感器连接正常，则支路电阻会显示为111.0k，否则会显示为100.0k。查看是否有母线交流过大告警，母线对地存在较大工频交流电压时，不执行支路巡检，故查不出接地支路。若前两个原因都不是，再用监控模块查看该支路的接地电阻和电容数据。若支路接地电阻显示为113k或117k，表示该支路互感器信号受到干扰，须复位从机以便重新整定并检测。艾默生认证合作伙伴广深直流屏技术服务中心销售艾默生直流屏部件备件并提供技术支持 。
