从结构到使用介绍孔板流量计

从结构到使用介绍孔板流量计，欢迎了解我们的产品！这款产品的特点就是可量身定制，可以很好地满足煤矿使用需求。另外，我们还提供售后服务，为您的使用提供了更加便捷的保障。希望您能够喜欢这款产品，并选择它。

组成结构

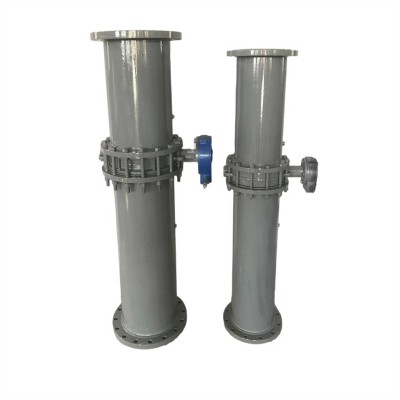

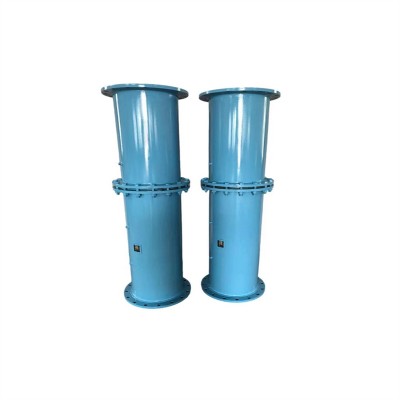

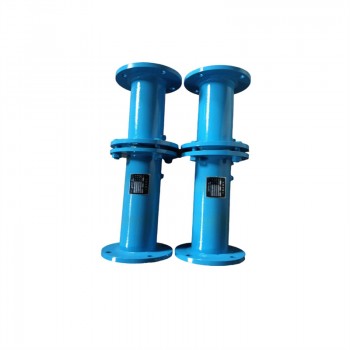

本孔板流量计采用一体化安装结构，主要由以下部分组成：

1.测量主体：包含孔板、测量管段，孔板为中心带孔的板式构件，固定于测量管段内部，是实现流量测量的关键元件；测量管段两端设连接法兰，用于与抽采管路对接。
2.压差检测组件：包含高压取压口、低压取压口，分别对应孔板前后的管路空间，用于采集流体流经孔板时产生的压差信号，配套差压仪表可实现数据读取。
3.连接配件：涵盖法兰垫片、固定螺栓、取压管接头，用于保障测量主体与抽采管路的密封连接，同时稳固压差检测组件的安装。
4.防护部件：设备外部设简易防护罩，覆盖取压口及连接部位，避免井下粉尘、煤渣侵入取压通道，减少取压通道堵塞概率。

使用介绍

（一）使用规范

1.日常监测时，定期读取差压仪表上的压差数据，结合标定的换算公式，计算对应的瓦斯抽采流量，做好数据记录。
2.确保流量计与抽采管路处于连通状态，阀门保持正常开启，不得随意关闭截断流体，避免影响系统运行监测。
3.若需调整监测数据范围，需更换适配孔径的孔板，更换前需关闭管路阀门，排空管路内流体，完成更换后再重新开启阀门。

（二）维护要点

1.定期检查取压通道是否堵塞，若有粉尘、煤渣堆积，可通过专用工具清理，恢复取压通道通畅，保障压差采集准确。
2.每3～6个月对法兰连接部位进行一次紧固检查，拧紧松动螺栓，更换老化、破损的法兰垫片，避免密封泄漏。
3.定期清洁孔板表面，若孔板处附着煤尘、杂质，可在停机状态下拆卸流量计，对孔板进行清理，确保流通孔道畅通。
4.差压仪表需按照配套仪表的使用规范维护，定期校验仪表读数的准确性，若仪表出现故障，及时更换或检修。每次成交，都是一份关于信任愿意的约定，我们希望在每次合作中，赢得您长期的信赖与欢心，这款产品实用又便利，选择我们更省心。
